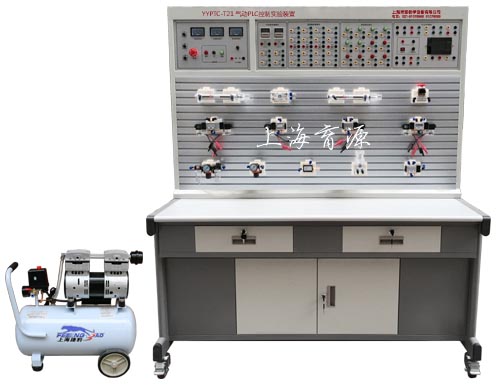

YYPTC-T21 气动PLC控制实训装置 （导线连接、铝槽、钢台）
一、实验台组成
YYPTC-T21 气动PLC控制实验装置为铁质双层亚光密纹喷塑结构。美观大方，坚固耐用，操作方便。基本配置为：气动实验元件1；气动实验PLC控制模块1套；低噪音空压机1台；利用此套实训设备既可进行气动控制的基本回路及其应用实验，如实现气-电控制，气控制，电控制等。
YYPTC-T21 气动PLC控制实训装置 （导线连接、铝槽、钢台）
二、主要技术参数
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤2kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音无油空气压缩机：工作电源：AC220V；电机功率：550W公称容量20L；额定输出气压0.8Mpa 。
7、电器控制单元：
（1）电源模块：电源部分别配有一个380V电压表、直流电压表、电流表，监视装置的输入交、直流电源及电流指示。启动/停止按钮主要用于控制气泵是否通电。提供电气控制电路中的AC220V交流电压、DC24V直流电压。
（2）PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输出。
（3）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
三、主要特点
1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带"T"沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
4、采用静音空压机，为实训室提供一个较好的实训环境。
5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广 。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、残压排除回路
24、自动与手动运用回路
25、双手操作回路
26、PLC编程软件学习和使用
五、配置清单：
|
序号
|
名 称
|
型 号
|
数量
|
备注
|
|
1
|
实训桌 |
|
1 张 |
|
|
2
|
实训台 |
|
1台 |
|
|
3
|
PLC主机模块 |
三菱FX1S-20MR |
1 块 |
|
|
4
|
电源模块 |
|
1 块 |
|
|
5
|
继电器控制模块 |
|
1 块 |
|
|
6
|
PLC控制按钮模块 |
|
1 块 |
|
|
7
|
静音无油空气压缩机 |
|
1台 |
|
|
8
|
单作用缸 |
QGX25ⅹ100 |
1只 |
|
|
9
|
双作用缸 |
QGX25ⅹ100 |
2只 |
|
|
10
|
旋转气缸（透明） |
|
1只 |
|
|
11
|
三联件 |
AC2000 |
1只 |
|
|
12
|
减压阀（带压力表） |
AR2000 |
1只 |
|
|
13
|
手动换向阀 |
H210-08 |
2只 |
|
|
14
|
单电磁换向阀（二位三通）常开 |
3V210-8 |
1只 |
|
|
15
|
单电磁换向阀（二位三通）常闭 |
3V210-8 |
1只 |
|
|
16
|
单电磁换向阀（二位五通） |
4V210-8 |
2只 |
|
|
17
|
双电磁换向阀（二位五通） |
4V220-8 |
1只 |
|
|
18
|
双电磁换向阀（三位五通） |
4V230-8 |
1只 |
|
|
19
|
单气换向阀（二位五通） |
4A210-08 |
2只 |
|
|
20
|
双气换向阀（二位五通） |
4A220-08 |
2只 |
|
|
21
|
行程阀（机控） |
MOV-2 |
1只 |
|
|
22
|
行程阀（按钮） |
MOV-3 |
1只 |
|
|
23
|
行程阀（按钮带锁） |
MOV-3A |
1只 |
|
|
24
|
或门型梭阀 |
KV-08 |
2只 |
|
|
25
|
快速排气阀 |
QE-02 |
2只 |
|
|
26
|
单向节流阀 |
ASC-08 |
2只 |
|
|
27
|
单向节流阀（装在缸体上） |
JSC601 |
7只 |
|
|
28
|
单向阀 |
1/4 |
2只 |
|
|
29
|
顺序阀（透明） |
|
1只 |
|
|
30
|
气容 |
|
1只 |
|
|
31
|
消声器 |
1/8 |
2只 |
|
|
32
|
消声器 |
1/4 |
1只 |
|
|
33
|
三通（T型三通） |
Φ6 |
4只 |
|
|
34
|
三通（Y型减径三通） |
Φ8-Φ6 |
1只 |
|
|
35
|
四通 |
Φ6 |
4只 |
|
|
36
|
气管 |
PU6ⅹ4 |
20米 |
|
|
37
|
磁性开关 |
|
4只 |
|
|
38
|
编程电缆（适配器） |
三菱 |
1条 |
|
|
39
|
实验导线 |
|
1包 |
|
|
40
|
工具箱 |
|
1个 |
|
|
41
|
内六角扳手 |
|
3把 |
|
|
42
|
螺丝刀 |
|
2把 |
|
|
43
|
剪刀 |
|
1把 |
|
|
44
|
活动板手 |
|
1把 |
|
|
45
|
尖嘴钳 |
|
1把 |
|
|
46
|
气孔塞头 |
Φ6 |
10只 |
|
| 47 |
气动实训说明书 |
|
1册 |
|
| 48 |
三菱PLC编程软件、程序软件 |
光盘 |
1盘 |
|
