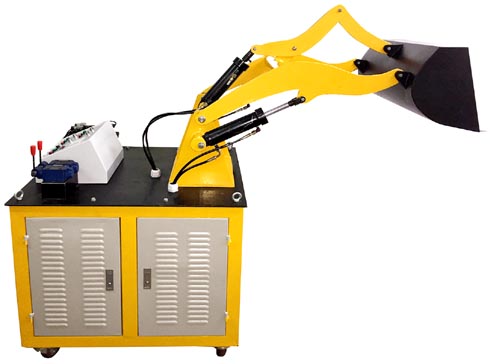

YYHTC-ZZJ型装载机液压系统与PLC控制实训装置

　　　　　　　　　
　　　　　　　　　　　　　YYHTC-ZZJ型装载机液压系统与PLC控制实训装置
一、概述
　　YYHTC-ZZJ型装载机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工程等土石方施工及矿山采掘等行业。液压装载机仿真模型具有体积小、重量轻、操作方便和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力一种新型综合实训设备。
二、技术参数
　　1、输入电源：三相五线，AC380V．允差±l0%，50Hz；
　　2、装置容量：≤2kVA；
　　3、工作环境温度：－5℃～40℃；
　　4、工作湿度：≤90%(40℃时)；
　　5、液压泵站：
　　（1）系统额定压力6.3MPa；
　　（2）变量叶片泵-电机1套：采用内轴一体式安装，噪音低；变量叶片泵：额定流量8L∕min，压力7MPa；电机：交流380V电压，功率1.5kVA。
　　6、电器控制单元
　　（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路输入8路继电器输出。
　　（2）配有控制模块：电源模块，PLC主机控制模块，PLC控制按钮模块等。
　　7、外形尺寸：800mm×650mm×1400mm。
三、性能及特点
　　1、装载机液压系统与PLC控制实训装置主要由装载机实训台、液压泵站、液压元件和手动控制器件、可编程控制器（PLC）等组件组成。
　　2、装载机实训台为铁质双层亚光密纹喷塑结构。
　　3、电气操作在控制台上方，液压站放置于液压台底部。整体结构紧凑协调，美观大方，牢固性强。
　　4、装载机械是按照实物的结构与缩小比例制作模拟现场操作,能够真实地体现机械的实际工况，使学生在实践中了解机械的各部件结构及工作原理，
　　5、实训控制采用手动控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。
　　6、液压部件采用胶管连接, 液压元件采用工业液压元件；
　　7、泵站采用电机-泵一体化结构，增加性能的稳定性，同时减小使用过程中的噪音；
　　8、工作电压AC380V，对地漏电保护，电器控制采用直流24V，有过压保护，防止误操作损坏设备。
四、主要功能
　　1、装载机机构及工作原理观摩、拆装实验；
　　2、液压工业应用领域的认识与了解；
　　3、液压回路的搭接实训等；
　　4、可完成铲斗转动、动臂升降等动作；
五、装载机液压系统与PLC控制实训装置配置清单

序号 名    称 型  号 数量 备注
1 装载机实训装置 800mm×650mm×1400mm 1台
2 PLC主机模块 三菱FX1S-20MR 1块
3 电源模块   1块
4 PLC控制按钮模块   1块
5 举升油缸   2只
6 铲斗油缸   1只
7 三位四通手动换向阀 4WMM6C50BF 2只
8 三位四通电磁换向阀 4WE6E60/EG24NZ5L 2只
9 拉杆   1套
10 铲斗   1个
11 动臂   1件
12 底座   1件
13 油管   19条
14 支架   1套
15 连接件   1套
16 连杆   1套
17 机泵组 泵站系统 1套
18 L-HL46号液压油   30L
19 工具 泵站系统 1套
