YY-18F 四合一透明液压传动实验装置

一、概述
　　为了适应在短暂课堂时间内，完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且，使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作。
　　同时，YY-18F 透明液压演示系统对实验回路之一进行组合实验时，使80% 的透明液压元件闲置，能否进行利用YY-18F 四合一透明液压传动演示系统，在增加与保证实验项目及功能的前提下，根据在同一课时做不同演示实验的原则，有效利用透明液压元件进行优化组合，使产品的性能价格下降40% 。

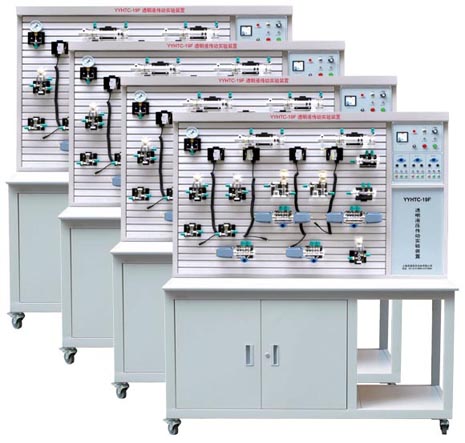

YY-18F 四合一透明液压传动实验装置

二、透明液压传动实验装置特点
　　1、可通过多台不同的实验回路进行对比，加深对液压回路原理的理解。
　　2、多台可同时操作运行，运行不同回路。
　　3、可只需要一套液压元件，便可同时组成不同回路，节省元件资源。
　　4、备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带"T"沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
　　5、电气控制简单，方便易行。采用独立的继电器控制单元进行电气控制。
　　6、实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。
三、透明液压传动实验装置技术参数
　　1、电源：输入220V 50Hz
　　2、电气控制面板：它具有三组功能电路。控制组一按钮控制换向阀1，控制组二按钮控制换向阀2，控制组三按钮控制换向阀　　　3，输入控制电路的常闭按钮均串联常闭停止输入插孔，其他控制电路均并联常开输入插孔，利于外接控制，每组电路的换向1、换向2与换向3都具有互锁输出功能。
　　3、实验专用齿轮泵站：油泵电机：Z250 直流电动机，功率：250W，并配专用稳压直流调速器，调速范围：0-1700rpm
　　4、电磁换向阀：AC24V 吸力30N
　　5、尺寸大小：1330mm×650mm×1750mm（每台）
四、透明液压传动实验装置基本实验项目
　　1、用手动换向阀的换向回路。
　　2、用中位机能换向阀的用锁回路。
　　3、用液控平向阀的闭锁回路。
　　4、压力调定回路。
　　5、二级压力控制回路。
　　6、用减压阀的减压回路。
　　7、用增压缸的增压回路。
　　8、用H型换向阀的卸载回路。
　　9、进油节流调速回路。
　　10、回油节流调速回路。
　　11、调速齿轮泵的换向调速回路。
　　12、调速齿轮泵和调速阀组成的复合调速回路。
　　13、流量阀短接的速度换接回路。
　　14、用调速阀串连联的二次进给同路。
　　15、用调速阀并联的二次进给同路。
　　16、用顺序阀的顺序动作回路。
　　17、用压力继电回的顺序动作回路。
　　18、用行程开关控制的顺序动作回路。
　　19、用行程换向阀的顺序动作回路。
　　20、串联液压缸的同步回路。
　　21、用先导型溢流阀控制的换向回路
五、透明液压传动实验装置液压元件
　　压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，"O"型三位四通电磁换向阀，"H"型三位四通电磁换向阀，"M"型三位四通电磁换向阀，"Y"型三位四通电磁换向阀，"P"型三位四通电磁换向阀，压力继电器，行程开关等。
