YYPTC-21CS 气动PLC控制实训装置（铝槽、钢台、组态软件控制）

一、概述
　　气动PLC控制实训装置,是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。YYPTC-21CS 气动PLC控制实训装置除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （PLC）学习及其基本应用实验等，是机电完美结合的典型实验设备。
　　气动PLC控制实训装置，适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。

YYPTC-21CS 气动PLC控制实训装置（铝槽、钢台、组态软件控制）

二、实验台组成

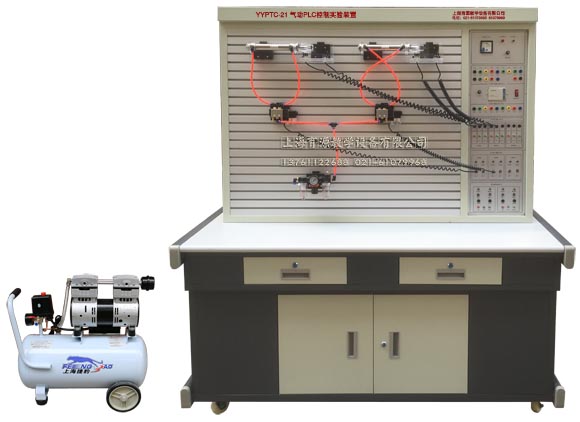

　　YYPTC-21CS 气动PLC控制实训装置为铁质双层亚光密纹喷塑结构。美观大方，坚固耐用，操作方便。基本配置为：气动实验元件1；气动实验PLC控制模块1套；低噪音空压机1台；利用此套实训设备既可进行气动控制的基本回路及其应用实验，如实现气-电控制，气控制，电控制等。
三、技术指标：
　（一）主要技术参数
　　1、输入电源：220V．允差±l0%，50Hz；
　　2、装置容量：≤1kVA；
　　3、工作环境温度：－5℃～40℃；
　　4、工作湿度：≤90%(40℃时)；
　　5、外形尺寸：1500mm×650mm×1750mm
　　6、静音无油空气压缩机：工作电源：AC220V；电机功率：780W,公称容量165L/min ,额定输出气压1Mpa .
　　7、PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输入／8路继电器输出。
　　8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
　　9、组态仿真软件：能通过PLC与计算机通讯，实现组态监控。
　（二）主要特点
　　1、气动传动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
　　2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放气动元件等。
　　3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带"T"沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
　　4、采用静音空压机，为实训室提供一个较好的实训环境。
　　5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控、组态软件等控制功能。
　　6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
　　7、气动PLC控制实验装置集各种真实的气动元件，继电器控制单元、PLC编程及MGGS组态监控技于一体，功能强大，适应范围广。
四、实验项目：
（一）气动PLC控制基本实训回路
　　1.单作用气缸的换向回路
　　2.双作用气缸的换向回路
　　3.单作用气缸速度控制回路
　　4.双作用气缸单向调速回路
　　5.双作用气缸双向调速回路
　　6.速度换接回路
　　7.缓冲回路
　　8.二次压力控制回路
　　9.高低压转换回路
　　10.计数回路
　　11.延时回路
　　12.过载保护回路
　　13.互锁回路
　　14.单缸单往复控制回路
　　15.单缸连续往复动作回路
　　16.直线缸、旋转缸顺序动作回路
　　17.多缸顺序动作回路
　　18.双缸同步动作回路
　　19.四缸联动回路
　　20.卸荷回路
　　21.或门型梭阀的应用回路
　　22.快速排气阀应用回路
　　23、PLC编程软件学习和使用
　　24、PLC与计算机的通讯，在线调试、监控
　　25、PLC控制的液压基本回路实训（优化控制）
（二）组态仿真画面演示控制的气动控制实训项目
　　1、单作用气缸的换向回路
　　2、双作用气缸的换向回路
　　3、单作用气缸速度控制回路
　　4、双作用气缸单向调速回路
　　5、双作用气缸双向调速回路
　　6、速度换接回路
　　7、缓冲回路
　　8、二次压力控制回路
　　9、高低压转换回路
　　10、计数回路
　　11、延时回路
　　12、过载保护回路
　　13、互锁回路
　　14、单缸单往复控制回路
　　15、单缸连续往复动作回路
　　16、直线缸、旋转缸顺序动作回路
　　17、多缸顺序动作回路
　　18、双缸、同步动作回路
　　19、回缸联动回路
　　20、卸荷回路
　　21、或门型梭阀的应用回路
　　22、快速排气阀应用回路
五、基本配置
　气动元器件配备：（储放在抽屉里）
　　空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、常开）等。

六、用组态仿真画面演示控制的气动控制实训示列
