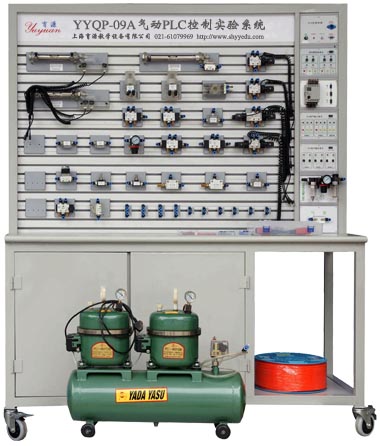

五、基本配置
（一）气动元器件配备：
　　实验采用的气动元件，安装在带弹性插脚的透明有机玻璃底板上，并配装快速接头，可方便快捷的在实验支架上安装及搭建实验回路。
　　空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，
气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、常开）等。
（二）电气控制单元：
　　电气控制单元：由电源模块、PLC控制模块、输入模块、输出模块、继电器控制模块组成。
　　1、电源单元：输入电压： AC 220V 50HZ 输出： DC 24V/2A
　　2、PLC可编程序控制器：采用三菱FX1s-14MR主机（或松下FP-X L14型），8输入，
6输出。
　　3、PLC电气控制输入单元：与PLC采用电缆9针232接口连接。连接后为PLC提供主令输入信号，及通过信号插孔为PLC提供自动控制信号。（如：行程开关位置信号等）
　　4、PLC电气控制输出单元：与PLC采用电缆9针232接口连接。通过输出接口插孔控制电磁阀通断。
　　5、继电器控制单元：与电源模块连接后，进行主令信号控制，及提供自动控制信号接口进行自动控制。通过接输出口插孔控制电磁阀通断。

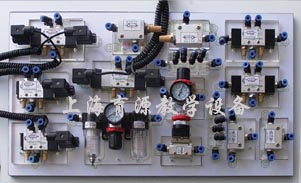

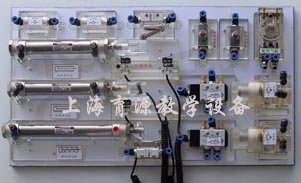

　　　　　　　　　　　气动元件配置板1　　　　　　　　　　　　　　　　　　　　　 气动元件配置板1
