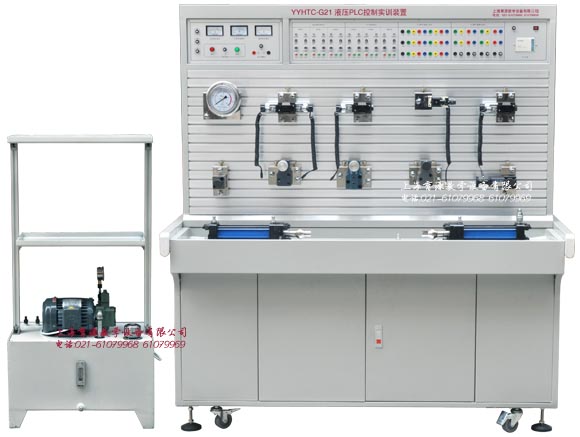

YYHTC-G21CS 液压PLC控制实训装置 (工业件、组态软件控制、铝槽、钢台)

一、液压传动技术指标:
  液压PLC控制综合实训装置,集真实的液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)再和油箱固定在一起,油箱和控制屏单独放置;带有三相电源漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。


YYHTC-G21 液压PLC控制实训装置(工业件、铝槽、钢台)

二、实训装置功能:
  实训装置由实训台、实训桌、电气控制模块、液压泵站、液压元件等组成。
  实训台:铝材结构平台,主要用于安装液压相关元件,型材表面有标准的两道固定槽,最上面层主要以电气控制位置。
  实训桌:铁质双层亚光密纹喷塑结构或全钢框架结构,带有集中收集实训遗油设计,实训桌下方设有元器件储存柜,用于存放元器件。
三、液压传动技术参数:
  1、输入电源:三相五线,380V.允差±l0%,50Hz。
  2、直流电源:DC24V
  3、装置容量:<3kVA。
  4、变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。
  5、电机:额定电压380V.额定功率0.75kW,绝缘等级B。
  6、外形尺寸:1520mm×700mm×1750mm。
  7、液压泵站:最大容积60L.2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表,L-HL46号液压油。变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。电机:额定电压380V.额定功率1.5kW,绝缘等级B。
  8、电源模块:电源部分配套三只电压表指示,监视装置的输入电源是否缺相。启动/停止按钮主要用于控制液压泵站是否通电。配置急停按钮等,提供电气控制回路中的AC220V交流电压、DC24V直流电压。
  9、PLC 主机模块:三菱FX1S-20MR主机,主机为12点开关量输入,8点开关量输出。PLC输入模块、PLC输出模块、继电器输出模块、继电器控制模块等。
  10、组态仿真控制软件:液压实训系统能够实现组态软件与实训设备之间的链接,实现组态软件与硬件之间的结合,通过组态软件实现对实际回路的控制,使系统具有更强的仿真功能。
  通过机械控制,传统继电器控制,先进的PLC自动控制及MGGS组态软件控制、监控技术于一体,灵活实现其功能。
三、实训项目
(一)液压传动基本回路:
  1、单级调压回路
  2、多级调压回路
  3、减压回路
  4、卸荷回路
  5、进油节流调速回路
  6、回油节流调速回路
  7、旁油节流调速回路
  8、液压缸差动连接的快速运动回路
  9、调速阀短接速度换接回路
  10、调速阀串联的速度换接回路
  11、调速阀并联的速度换接回路
  12、用换向阀的换向回路
  13、用"O"型机能换向阀的锁紧回路
  14、用液控单向阀的锁紧回路
  15、用顺序阀控制的顺序动作回路
  16、用压力继电器控制的顺序动作回路
  17、用行程开关控制的顺序动作回路
  18、用调速阀控制的同步回
  19、PLC编程软件学习和使用
  20、PLC与计算机的通讯,在线调试、监控
  21、PLC控制的液压基本回路实训(优化控制)
(二)组态仿真画面演示控制的液压控制实训项目:
  1、单级调压回路
  2、多级调压回路
  3、减压回路
  4、卸荷回路
  5、进油节流调速回路
  6、回油节流调速回路
  7、旁油节流调速回路
  8、液压缸差动连接的快速运动回路
  9、调速阀短接速度换接回路
  10、调速阀串联的速度换接回路
  11、调速阀并联的速度换接回路
  12、用换向阀的换向回路
  13、用"O"型机能换向阀的锁紧回路
  14、用液控单向阀的锁紧回路
  15、用顺序阀控制的顺序动作回路
  16、用压力继电器控制的顺序动作回路
  17、用行程开关控制的顺序动作回路
  18、用调速阀控制的同步

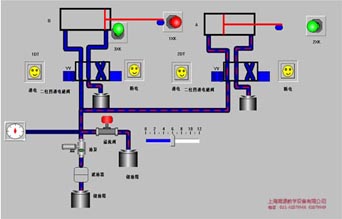

(三)用组态仿真画面演示控制的液压控制实训示列:


行程开关控制的顺序动作回路                    用智能换向阀的闭锁回路

四、基本配置:
 液压元器件清单(配有中高压液压元件):

序号 名 称 型 号 数量 备注
1 实训台
1张
2 实训桌
1520×700×1750(mm)
1台
3 电源模块 380V、24V 1块
4 按钮模块   1块
5 继电器控制模块   1块
6 电磁阀电控模块   1块
7 PLC模块 三菱FX1S-20MR 1块
8 二通流量阀(调速阀) 2FRM5-31B/15QB 2只
9 二位三通电磁换向阀 3WE6A61B/CG24N9Z5L 2只
10 二位四通电磁换向阀 4WE6C61B/CG24N925L 1只
11 二位四通手控换向阀 4WMM6C50BF 1只
12 三位四通电磁换向阀(O) 4WE6E61B/CG24N9Z5L 1只
13 三位四通电磁换向阀(M) 4WE6J61B/CG24N9Z5L 1只
14 单向节流阀 DRVP10-1-10 1只
15 单向阀 RVP10-10B 1只
16 先导式溢流阀 DB10-1-50B/100U 1只
17 直动式溢流阀 DBDH6P10B/100 1只
18 先导式单向顺序阀 DZ10-1-30B/100 1只
19 先导式减压阀 DR10-4-50B/100Y 1只
20 液控单向阀 SV10PA2-30B 2只
21 压力继电器 HED40P15/100Z14L24 2只
22 三通   4只
23 四通   3只
24 双作用油缸 MOB40-200 2只
25 耐震压力表 YN-100ZQ/10MPa 1只
26 行程开关   4只
27 胶管 M16*1.5/8I-W-0.5M(装好快捷接头) 10根
28 胶管 M16*1.5/8I-W-0.7M(装好快捷接头) 15根
29 O型圈 M16*2.4 4个
30 O型圈 11*1.9 3个
31 电机电源线(制作好)三相四线电线   1根
32 油箱铁盘(一个为平一个为弯)   1个
33 泵站(油箱)   1个
34 液压实训指导书   1册
35 PLC编程软件、程序   1盘
36 编程电缆 三菱 1条
37 工具   1套
