YY-18型液压传动实验装置

一、概述
　　为掌握液压传动基础知识和培养实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，我公司研制生产了透明液压传动实验装置。

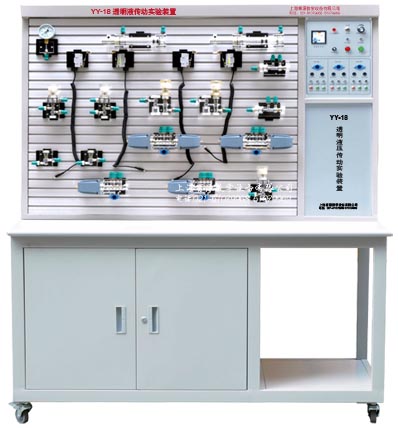

YY-18型液压传动实验装置

二、产品结构
　　1、透明液压传动演示系统主要由实验桌、实验台、液压元件和电器控制器件等组件组成。
　　2、实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。
　　3、备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
　　4、实验元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
　　5、实训控制单元采用独立的继电器控制单元进行电气控制。　　　　　　　　　　　　　　　
三、产品特点
　　各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。各液压元件均采用进口有机玻璃精制作而成，整体外形美观大方,结构坚固耐用，操作方便。
　　透明液压传动实验装置通过基本控制回路的实验演示，使学生能熟识二十多种常用液压元件的结构，性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。
　　YY-18 透明液压传动实验装置采用透明液压元件，组合卡槽式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。
四、透明液压传动实验装置主要技术参数
　　1、电源：AC220V 50Hz
　　2、直流电源：输入AC220V 输出DC24V/2A
　　3、液压实验油泵电机功率：250W 配有专用的稳压直流电机调速器，调速范围：0－1700r/min
　　4、实验工作时离液压实验台1.5m远处噪声≤58dB。
　　5、实验油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）
　　6、电磁换向阀：AC24V 吸力3Mpa
　　7、实验台外型尺寸：1330mm×650mm×1750mm
五、透明液压传动实验装置液压基本实验的换向回路
　　1、用手动换向阀的换向回路。
　　2、用中位机能换向阀的用锁回路。
　　3、用液控平向阀的闭锁回路。
　　4、压力调定回路。
　　5、二级压力控制回路。
　　6、用减压阀的减压回路。
　　7、用增压缸的增压回路。
　　8、用H型换向阀的卸载回路。
　　9、进油节流调速回路。
　　10、回油节流调速回路。
　　11、调速齿轮泵的换向调速回路。
　　12、调速齿轮泵和调速阀组成的复合调速回路。
　　13、流量阀短接的速度换接回路。
　　14、用调速阀串连联的二次进给同路。
　　15、用调速阀并联的二次进给同路。
　　16、用顺序阀的顺序动作回路。
　　17、用压力继电回的顺序动作回路。
　　18、用行程开关控制的顺序动作回路。
　　19、用行程换向阀的顺序动作回路。
　　20、串联液压缸的同步回路。
　　21、用先导型溢流阀控制的换向回路。
六、透明液压传动实验装置液压元件
