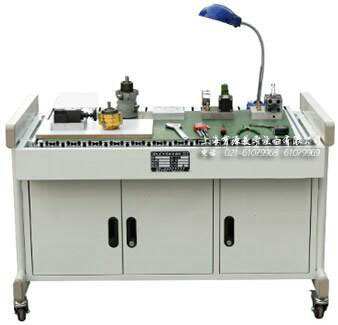

YYHTC-CZ1 液压元件拆装实训装置




YYHTC-CZ1 液压元件拆装实训装置


一、概述
  液压元件是液压系统的重要组成部分,本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具,通过对液压元件的拆装实训,观察及了解各零件在液压元件中的作用,加深学生对液压元件结构及工作原来的了解。并能对液压元件的加工及装配工艺有一定的认识,适合各职业院校机电类专业"液压传动"、"液压与气压传动"等课程的实训教学需要。
二、技术参数
  1、交流电源:单相AC 2200 V±10% 50Hz;
  2、相对温度:-10~50℃;
  3、相对湿度:<85%(25℃)
  4、外形尺寸:约1400mm×700mm×820mm;
  5、整机功耗:≤1.0 kVA;
  6、安全保护措施:实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、功能特点
  1、可以对工业液压元件进行拆装实验。
  2、为减小拆装时的碰撞而引起的噪音,在台面上铺设有防静电皮垫。
  3、台面上还设有小元器件盒,以防止零件的丢失。
  4、设计了一块拆装垫块防止拆装时损坏桌面。
  5、设有抽屉、机床台灯、交流电源插座。
  6、实训桌采用金属框架制作,表面为双层亚光密纹喷塑工艺处理。
四、实训项目
  1、油泵拆装实训
  2、液压油缸拆装实训
  3、方向阀拆装实训
  4、压力阀拆装实训
  5、流量阀拆装实训
五、设备配置清单

序号 名称 型号 数量 单位 备注
1 实训装置 1230×700×820mm 1 铁质双层亚光密纹喷
2 齿轮泵 BB-B6 1
3 柱塞泵 5MCY-1 1
4 叶片泵 YB1-10B 1
5 直动式溢流阀 P-B10 1
6 先导式溢流阀 Y-10B 1
7 减压阀 DR10-4-5X10Y 1
8 节流阀 DVP6 1
9 调速阀 2FRM5-31B/15QB 1
10 液控单向阀 SV10PA1-30 1
11 三位四通换向阀 4WE6E61B/CG24N9Z5L 1
12 单杠双作用液压缸 MOB40-200 1
13 钢皮尺 30CM 1
14 千分尺 0~25mm 1
15 卡簧钳(内、外) P1ERS 2
16 活动扳手 6"-150mm 1
17 活动扳手 10"-250mm 1
18 内六角扳手 JTECH 1
19 拆装垫块   1
20 橡胶垫皮   1
21 实训指导书   1
22 油壶 五斤装 1 装废油
23 电源三插   1
24 机床台灯   1
25 元件盒   1
26 台虎钳   1
27 工具箱   1
