YYWXL-92A 网络化智能型维修电工及技能实训智能考核装置,是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训装置，是电工技能训练和机床电路网络化考核的综合设备，即可训练学员维修电工电气控制和实用技术与操作技能。具有针对性、实用性、科学性和先进性，又可通过智能考核软件，科学、合理、公正考核学员所学的相关知识。该装置不仅可供学生实训操作，也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。
　　　　

一、产品特点：
　　● 智能化程度高：由教师机通过电脑统一设置故障，由网络输至学生实训台进行排故训练，故障点设置快捷、方便，训练考核成绩自动记录、排序、打印，极大方便实训室的管理，大大减轻教师的工作量。
　　● 公正度高：由电脑统一设置故障，实训考核人员条件与机会均等，客观、科学判断实训考核结果，做到"铁面无私"。
　　● 综合程度高：即可锻炼学员动手连接训练电路，接近工业现场，掌握实操技能，又可通过智能化考核系统科学公正考核学员所学专业知识，极大提高学校的管理水平。
　　● 实用性强：通过测试查找故障点，熟练掌握机床故障特点，各器件的性能结构，机床电路工作原理。
　　● 所有的元器件都安装在面板正面，可直观地看它们的动作情况，面板上还安装了测试孔，便于学生测试与排故。
　　● 装置上设有三相电源输出短路软载止保护功能，防止了实训考核时发生误操作损坏元器件。
　　●配置维修电工仿真软件，使学生动手前对器材认识与实际操作有充分的准备，起到事半功倍的作用。
二、网络化智能型维修电工及技能实训智能考核装置组成及功能

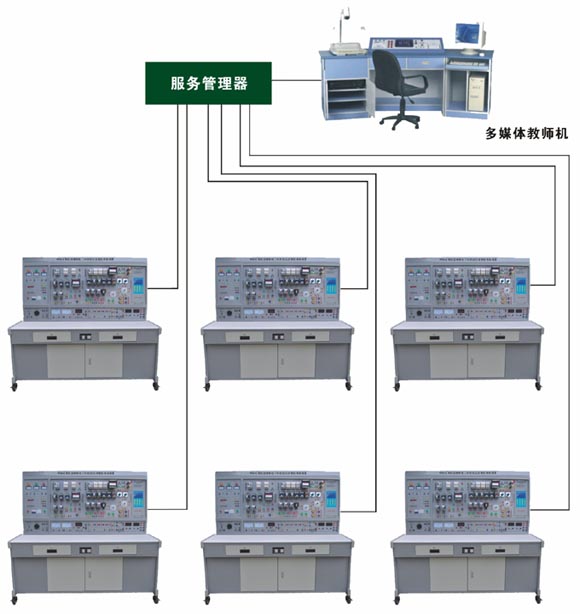

　（一）系统由1台教师用计算机（自备或代购）和智能人机平台（学生答题器），通过网络组成智能实训考核系统。
　（二）教师在计算机上编辑试卷，按照实训考核要求编辑故障点，将设置好的故障点通过智能考核系统发送到每台学生实训考核装置上的人机平台（学生答题器），并在机床电路上自动产生设定的故障点。
　（三）答题功能：根据系统设置的故障点，电路运行后产生相应的故障现象，考核根据现象检测判断故障点，将判断结果输入学生机，当学生答完试题并按交卷按钮后，系统会根据该考生试卷上的答案立刻给出考试分数，并将成绩保存在该考生的档案里。
　（四）教师在电脑上可对考生考试过程进行监控，监控每个学生的答题情况。考试结束后对学生的成绩进行排序、保存、打印。
　（五）具有故障点自动恢复功能，按事先设置的故障点顺序排列，由学生根据电气原理
及故障现象查找故障，当查找一个故障点由学生确认结束后，无论考生对此故障的答案对或错，系统都会将此故障点恢复进行下一个故障点的排除考试。
　（六）智能人机平台（答题器）由中文液晶屏、微电脑、键盘组成。
三、网络化智能型维修电工及技能实训智能考核装置组成及特点：
　(一) DW01电源、仪器控制屏
　　控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
　1、主控功能板
　　(1) 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；
　　(2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；
　　(3) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实验技能的考核提供一个统一的标准。
　2、交、直流电源
　　(1) 励磁电源：直流220V/0.5A，具有短路保护。
　　(2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。
　　(3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。
　　(4) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
　3、交、直流仪表
　　(1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。
　　(2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。
　　(3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键
控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），可储存15组数据，供随时查阅。
　4、功率输出函数发生器
　　1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
　　2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
　　3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
　　4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
　　5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
　　6）频率计最高测量范围100MHz，自动换档。
　（二）实训桌
　　实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁）。
　（三）实训挂箱
　　挂箱上已安装有熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等，所有器件均采用国内外知名品牌。各种实训元器件的接线都在接线端子排上进行接线，避免了因长期在器件本身进行螺丝拆装而导致元器件的损耗，通过走线槽走线，进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插连接线，安全快捷。
　1．DW-01维修电工实训组件（一）
　　挂板上装有热继电器、交流接触器、按钮指示灯（6.3V），接线端子和安全插座等。
　2．DW-02维修电工实训组件（二）
　　挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子和安全插座等。
　3．DW-03维修电工实训组件（三）
　　挂箱上装有螺旋式熔断器、转换开关、 电磁阀、十字开关、行程开关等
　4．DW-00电子线路安装板：用于电子线路板调试时的固定
　5．电子线路实训板（4块）
　6．YY-1 PDH电动葫芦电路智能实训考核挂箱
　7．YY-2 C6140车床电路智能实训考核挂箱
　8．YY-3 Z3050摇臂钻床电路智能实训考核挂箱
　9．智能答题器
　10．三相鼠笼式异步电动机380V/Y 2台
　11．三相鼠笼式异步电动机380V/△ 2台
四、技术参数
　　1. 输入电压：三相四线（或三相五线）380V±10% 50Hz
　　2. 工作环境：温度范围为-10～＋40℃ 相对湿度＜85%（25℃）
　　3. 外形尺寸：2080×720×1600mm3
　　4. 装置容量：＜1.5KVA
五、实验项目
　　1.三相异步电动机直接启动控制
　　2.三相异步电动机接触器点动控制线路
　　3.三相异步电动机接触器自锁控制线路
　　4.按钮联锁的三相异步电动机接触器正反转控制线路
　　5.三相异步电动机的顺序控制
　　6.三相异步电动机的多地控制
　　7.安装调试通电延时带直流能耗制动Y-△启动控制线路
　　8.接触器联锁的正反转控制线路
　　9.工作台自动往返控制线路
　　10.C620型车床的接线、故障与维修
　　11.PDH电动葫芦电路技能实训考核（18个故障点，电脑设故，智能答题器解答）
　　12.C6140普通车床电气电路技能实训考核（17个故障点，电脑设故，智能答题器解答）
　　13.Z3050摇臂钻床电气电路技能实训考核（20个故障点电脑设故，智能答题器解答，）
　　14.安装调试数字步进电机线路
　　15.光控开关和报警电路
　　16.设计并安装调试电压上、下限报警电路（全自动冰箱保护器）
　　17.安装和调试数字钟电路
六、智能答题器：
　　（1）系统由1台教师用计算机（自备或代购）和大屏幕智能人机平台（学生答题器），通过网络组成智能实训考核系统。有完善的班级管理，学生管理，考试题库管理及考试管理。整个系统可单台考核也可联网考核最大联网64台考核终端。
　　（2）该系统每次可以发送16道考试题目，每道考试题目最多可以设置128个故障点，每个学生考试的题目和故障点教师可以任意设置，整套系一次可以考13万多个故障点。
　　（3）学生终端由汉字大屏幕液晶显示器和触摸答题键组成，学生屏平时显示学生姓名、学号、标准时钟，考试时显示考试剩余时间、考试题目名称及故障现象描述、考试题目数、每题的故障点数以及考试剩余点数。
　　（4）教师在计算机上编辑试卷：按照实训考核要求编辑故障点，将设置好的故障点通过智能考核系统发送到每台学生实训考核装置上的人机平台（学生答题器），并在考核电路上自动产生设定的故障点。
　　（5）答题功能：根据系统设置的故障点，电路运行后产生相应的故障现象，考核根据现象检测判断故障点，将判断结果输入学生机，当学生答完试题并按交卷按钮后，系统会根据该考生试卷上的答案立刻给出考试分数，并将成绩保存在该考生的档案里。
　　（6）教师在电脑上可对考生考试过程进行监控：监控每个学生的答题情况。对每个学生的学号、班级、答题结果、考试强制收卷、考试时间到自动收卷评分保存。考试结束后对学生的成绩进行排序、保存、打印。
　　（7）具有故障点自动恢复功能：按事先设置的故障点顺序排列，由学生根据电气原理及故障现象查找故障，当查找一个故障点由学生确认结束后，考生回答正确该故障点自动清除回答错误保留故障点，考试完毕教师恢复所有故障系统供学生测试运行完整线路状态。
　　（8）信息发送：教师可以在考试的时候向单个学生或全班发送文字信息，辅导和提示考生考试以及考试注意事项。
　　（9）考核模式：系统可以多机模式考核即全班进行统一考核也可单机模式考核即对某
一个学生进行单独考核、评分。
七、YYWXL-92A 网络化智能型维修电工及技能实训智能考核装置总体配置表
　　1、实验屏：用于挂置实训单元挂板 1台；
　　2、维修电工实训考核台架 1台
　　　外形尺寸：2080mm×720mm×1650mm ；
　　　材料：钢木结构；符合国家相关环保要求；
　　　输入电压：AC 380 V±10% 50 Hz 三相五线；
　　　容量：＜1.5 kVA；
　　3、DW-02 维修电工实训组件（二）1只；
　　4、DW-03 维修电工实训组件（三） 1只；
　　5、YYDJ02 三相鼠笼电动机AC220V（Y） 1台；
　　6、YYDJ02-1 三相鼠笼式异步电动机380V/Y（带离心开关）1台；
　　7、YYDJ03 三相鼠笼电动机AC380V（Y/△） 1台；
　　8、YYDJ04 双速异步电动机AC380V（△/YY） 1台；
　　9、智能机床电路考核挂箱 1只
　　10、PDH电动葫芦电路技能实训考核 1只
　　11、C6140普通车床电气电路技能实训考核 1只
　　12、Z3050摇臂钻床电气电路技能实训考核1只
　　13、DW-00电子线路安装板 1套
　　14、用于电子线路板调试时的固定
　　15、电子线路实训板套件 1套
　　　　安装调试数字步进电机线路
　　　　光控开关和报警电路
　　　　设计并安装调试电压上、下限报警电路（全自动冰箱保护器）
　　　　安装和调试数字钟电路
　　16、智能答题器 1套
　　中文液晶屏、微电脑、键盘组成，具有把考核要求由计算机传输到智能化实训考核单元上，并产生故障，学生根据故障现象分析与判断并输入代码，考核系统自动完成评分、恢复故障等功能。
　　17、通讯编程电缆2000MM 1根
　　22、育源维修电工劳仿真软件 1套：
　　3D建模形象直观，可满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能。
　　23、智能考核软件 1套：
　　具有教师把考核要求由计算机传输到智能化实训考核单元上，并产生故障，学生根据故障现象分析与判断并输入代码，考核系统自动完成评分、恢复故障等功能。
　　24、电工连线 1套：
　　　　20根（长1000mm 黄6条、绿6条、红6条、黑2条）；
　　　　10根（长600mm 黄2条、绿2条、红2条、蓝2条、黑2条）；
　　25、常用工具（一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把）　1套；
　　26、实验说明书（指导学生实训） 1套；
　　27、常用工具（一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把） 1套；
　　28、实验说明书（指导学生实训） 1套
八、育源维修电工实训考核台详细说明表
　　1、维修电工实训考核台架（钢木结构；尺寸：1500mm×300mm×850mm） 1套；
　　用于挂置实训单元挂箱等。
　　2、功率输出函数发生器 1套；
　　3、指针式交流电压表（0～500V带镜面交流电压表一只，精度1.0级） 1只；
　　4、指针式交流电流表（0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能） 1个；
　　5、功率、功率因数表 1套：
　　由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），可储存15组数据，供随时查阅；
　　6、固定交流电源 1套：
　　（输入）380 V/220V（输出）110 V、36 V、20 V（两组）、12 V、6.3 V；（具有过流保护报警切断电源，智能化误操作记录功能）；
　　7、可调交流电源输出 1组
　　（0～220V连续可调；具有过流保护报警切断电源，智能化误操作记录功能）；
　　9、直流稳压电源输出1组：
　　　　（可调同步电枢电源0～40V 可调2 A）；
　　　　（+12 V/1.5A 1组； -12V/1.5 A 1组； +5 V/1.5A） 1组；
　　10、电枢电压输出电源 1组：
　　（0～220/2A；具有过流保护报警切断电源，智能化误操作记录功能）
　　11、励磁电源输出 1组：
　　（220 V/0.5 A（具有过流保护报警切断电源，智能化误操作记录功能）
　　12、整流二极管（2N5408）4只；
　　13、实验管理器（具有时钟、定时提醒、定时上电、定时切断电源功能）1套；
　　14、误操作记录装置 1套：
　　（自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准）；
　　15、安全保护 1组：
　　（漏电保护动作电流≤ 30 mA、紧急停电保护按钮开关、各组电源具有过流切断各自电源保护，单片机自动控制工作电流限流功能）；
　　16、交流电源输出插孔1组：
　　（380V电源：插座式一组、接插式一组（三相五线），220V电源：三插式一组、接插式一组）。
九、育源维修电工电气实训考核挂箱配置说明表
　　1．DW-01维修电工实训组件（一） 1套；
　　　挂箱上装有热继电器、交流接触器380V、按钮指示灯（6.3V），接线端子等。
　　2．DW-07维修电工实训组件（二）1套；
　　　挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。
　　3．DW-08维修电工实训组件（三）1套；
　　　挂箱上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等；
　　4.PDH电动葫芦电路技能实训考核 1套：
　　　让学生掌握电动葫芦的电气工作原理以及其排故的技能。
　　5.C6140普通车床电气电路技能实训考核
　　　让学生掌握CA6140型车床的电气工作原理以及其排故的技能。
　　6.Z3050摇臂钻床电气电路技能实训考核
　　　让学生掌握Z3050型车床的电气工作原理以及其排故的技能。
　　7.智能答题器(智能答题器及通讯电缆) 1套;
十、育源多媒体智能型电工仿真教学软件（每台配备一套）
　（一）软件特点
　　1．在指导方针上，不以某专业或课程的教学大纲为依据，而是以国家维修电工职业标准为指导。
　　2．在系统定位上，不以理论性系统性为主线，而是以职业技能的训练养成为主要任务。
　　3．在内容选择上，不以验证性的实验为主要目的，而是以职业标准规定的技能点的仿真实训为主线。
　　4．在媒体使用上，不以简单的播放式动画为主，而是侧重于动画编程、受训者的参与交互性训练上。
　　5．在表现形式上，不以实物照片而满足，而是为追求情景性效果采用三维建模技术。
　　6．在教学设计上，不以简单完成某个技能为满足而是围绕该技能设置了诸如目的、原理、认识、结构、拆装、布局、连线、操作、排故、考评等尽可能完备的模块。
　　7．该软件包含初级工与中级工、高级工全部12个实训单元的研制工作，总共包含了近100多个实训项目，基本覆盖了电工、电子、电拖、维修电工、PLC等职业技能实训和鉴定设备技术规范中所列出的主要技能项目。网络版用于学生独自仿真模拟练习，单机版用于老师教学实训。
　（二）软件简介
　　目前推出的，训练模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实验内容，学校可以根据学生学习进度选择相应的训练模块进行训练。
　　利用生动的动画演示，配合语音对电路工作原理进行讲解；可通过半透明的原理图上的提 示进行相关操作；具有与设备一致的实验项目和实物元件介绍；具有实验目的的描述、实验器材的展示、典型电路的分析、电路原理声动同步的解说、元件布局模拟操作、电路原理的模拟接线，模拟现场的工业仿真等功能。该软件所有图标及器件均采用3D建模，通过美工处理，整体画面美观大方。通过软件的教学及仿真，能激发学员的思维、增强学员的感性认识，更好地剖析教学的重点、难点。
　　软件中的项目内容都和实训设备相关，学生在去实验室之前，就可以对实操项目在理论和感观上有个初步的认识，具体见以下示例：
　1、电工电拖部分：
　（1）实验器材
　　利用3D建模，使实训设备上所用到的元器件真实的放映给学生，另学生有个直观的认识。
　（2）典型电路
　　实训设备相应电路的原理图和实物接线图都将反应在这个栏目里。用鼠标点击原理图上相应的元器件符号，真实电路中就会指示对应的器件，并且在提示窗里出现该元件在电路中的作用
　（3）电路原理
　　该电路的电路工作原理讲解，利用生动的动画演示，配合上专业的语音讲解使得该教学课件达到一定的深度。枯燥的原理授课变得生动易懂，是老师最有力的教学工具之一。
　（4）接线练习
　　学生通过半透明的原理图上的提示，按照原理图对电路进行模拟接线，接线的同时系统也有相应的提示。可以训练学生的规范接线和提供对电路的熟悉程度
　（5）实验仿真
　　学员可以操作空气开关，按钮等元器件来操控相应项目的电路。界面上的接触器、时间继电器等元器件就可以根据操作控制电机的转动。
　2、电子技术部分：
　（1）实验器材
　　利用3D建模，使实训设备上所用到的元器件真实的放映给学生，包括电阻色环细节，使学生有个直观的认识。
　（2）电路原理
　　该电路的电路工作原理讲解，利用生动的动画演示，配合上专业的语音讲解使得该教学软件达到一定的深度。枯燥的原理授课变得生动易懂，是老师最有力的教学工具之一。　　 　　
　（3）实验仿真
　　真实的反映出实验现象，包括示波器的波形、电压（可测多点），调节电位计或操作某些按钮开关，电路的参数会跟随变化。直观生动的模拟出了实验所要达到的效果，也能使学生熟悉实验仪器的使用。
　3、照明电路部分：
　　使用方法同上，本模块包括日光灯接线、两地灯控制。
　4、仪器仪表部分：
　　本模块包括万用表、兆欧表、电流表、电压表、钳形电流表。
　5、机床电路排故部分：
　6、 PLC控制部分：
　7、软件仿真实训内容：
一级模块 二级模块 三 级 模 块
　　电工基础 欧姆定律 目的 原理 实验 考考你
　　基尔霍夫定律 目的 原理 实验 考考你
　　电磁感应 目的 原理 实验 考考你
　　功率因数的提高 目的 原理 实验 考考你
　　负载星形接法 目的 原理 实验 考考你
　　负载三角形接法 目的 原理 实验 考考你

PLC 认识PLC
　　结构 I/O单元 工作方式 简易编程器
　　交通信号灯控制系统 控制要求 I/O口分配 接线 梯形图指令表 运行
　　可逆运行反接制动 控制要求 I/O口分配 接线 梯形图指令表
　　Y-Δ降压起动 控制要求 I/O口分配 接线 梯形图指令表
