一、概述：
　　YYWK-L98C 网孔型中级维修电工实训考核装置，主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场，能完成电工基础电路，电机控制线路，照明配电的模拟操作，PLC可编程综合应用线路，电子技术应用电路的综合实训，通过一系列项目实训培养学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。网孔型中级维修电工实训考核装置也可作为电工考工的考核设备。

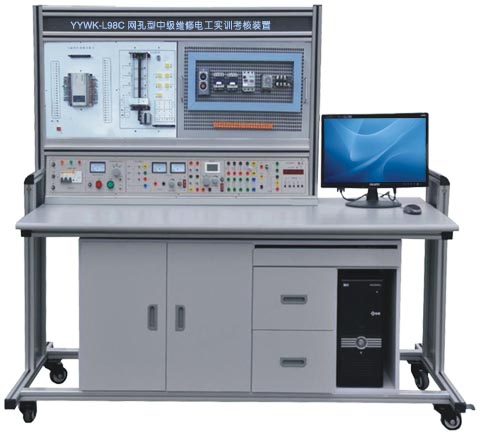

　YYWK-L98C 网孔型中级维修电工实训考核装置

二、特点
　　1、实训采用网孔板与挂箱相结合的方式，实训操作方便、更换便捷、易扩展功能或开发新的实训项目，动手能力强，接近工业现场。
　　2、综合性强：能完成电工、电力拖动、电气控制、PLC综合控制、电子技术多门学科的技能训练。
　　3、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
　　4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护功能。
　　5、380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载电流超过设定值系统即切断总电源，确保设备的安全。
　　6、实训管理器：平时作为时钟作用，具有设定实训时间、定时报警、切断电源等功能，还可以自动记录由于接线或操作错误所造成的漏电告警总次数，为学生实训考核提供一个统一标准。
三、网孔型中级维修电工实训考核装置技术性能
　　1、输入电源：三相四线制～380V±10% 50Hz
　　2、温度：-5℃～+40℃，相对湿度＜85%
　　3、装置容量：＜1.5KVA
　　4、外形尺寸：1600mm×750mm×1560mm
四、网孔型中级维修电工实训考核装置基本配置及功能
（一）实训屏
　　实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、实训器件等，具体功能如下：
　1、控制及交流电源部分
　　（1）提供三相固定380V交流电源，相间、线间及直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
　　（2）提供～220V插座2只，为外部仪器提供工作电源。
　2、直流电源部分
　　（1）提供0-30V连续可调，直流输出2A稳压电源，内置式继电器自动换档，多圈电位器连续调节，使用方便。有数字电流电压表指示。
　　（2）低压直流稳压电源：+5V，±12V、+24V，具有短路保护功能。
　　（3）恒流源：一路0-500mA连续可调恒流源，分2mA、20mA、500mA三档，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。
　3、交流低压变压器：380V+220V/6.3+26V+110V
　4、4只5408二极管，用于能耗制动
　5、三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W电阻用于电动机能耗制动。
　6、多媒体智能型实验管理器
　<A>
　1、技术独家全国首创，拥有国家专利，实现了教育界的一种突破。
　2、采用专用处理器技术与配套的工业控制技术。
　3、高清晰液晶显示屏，图像与文字显示真实，中文菜单操作界面，人机交互友好。
　4、操作按键直观，操作简单快捷。
　5、可以不连接电脑进行脱机考核，老师与学生有独立界面，老师通过密码进入教师界面出题，学生在普通界面答题。
　6、任何一个学生机可做为老师机控制网络设备，实现了没有计算机也可集中控制整个网络设备
　7、设备的试题可根据要求进行编辑。
　8、可设定该装置的任意一处电路的线路故障现象。
　9、可调整故障设置点的数量和类型。
　10、设备的故障设置装置组成局域网后，通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。
　<B>与网络型多媒体管理器系统对接后可实现以下功能：
　1、可以任意控制每个设备的学生操作允许与否。
　2、可任意编辑试题、试题存盘，任意设置答题限时时间。
　3、可对班级学生的成绩进行统计，形成班级成绩报表。
　4、可设置系统登陆密码。
　5、能随时收卷、阅卷，能对学生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对各课程内容的掌握情况。
　6、多媒体功能：可以实时同步播放、演示教师台的专用 教学软件、教学课件等，提高了学习的效率。可以选配特制功率扬声器，使语音解说更加轻松。真正实现了计算机教学与实训考核的网络化、信息化意义。
　7、教师台选配图像采集装置，学生在自己的教学设备上可以看到老师的真实的操作步
骤，也可以调整观察角度，改变了传统的受人数限制、受角度限制的教学方式。
（二）实训挂箱
　1、PLC主机挂箱
　　配三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。
　（1）PLC仿真实训软件一套
　a．通过PLASH虚拟环境实时显示PLC的运行状态
　b．可以实现PLC虚拟接线，并对接线进行错误检查
　c．PLC编程训练、PLC程序编写测试等功能
　d．实现PLC运行模拟，对错误程序进行检查
　（2）工控组态软件一套
　打开软件编程环境，任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图，并进行实训动态跟踪教学。
　2、PLC实训演示挂箱
