一、网孔型初级维修电工实训考核装置概述：
　　YYWK-L98A 网孔型初级维修电工实训考核装置，主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，网孔型初级维修电工实训考核装置也可作为电工考证的考核设备。

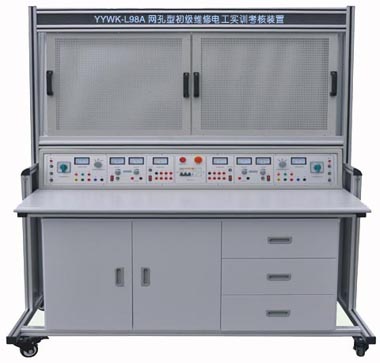

　YYWK-L98A 网孔型初级维修电工实训考核装置(单面双组型) 　　　　每套价格：12500元

二、网孔型初级维修电工实训考核装置特点
　　1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训； 2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
　　3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠； 4.实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。
三、网孔型初级维修电工实训考核装置技术性能
　　1、输入电压：三相四线～380V±10% 50HZ（无线遥控）
　　2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
　　3.装置容量：＜3kVA
　　4、外形尺寸：1550mm ×700mm ×1650mm
四、实验台配备
　　实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表
　　1. 交流仪表
　　　(1) 交流电压表：0～500V带镜面交流电压表二只，精度1.0级
　　　(2) 交流电流表：0～5A带镜面交流电流表二只，精度1.0级，具有超量程报警、指示、切断总电源等
　　2. 实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护
　　3.网孔板 每个工位提供一张网孔板（2张），尺寸660mm*600mm。
　　4.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有两个抽屉（带锁），下部配置元件柜。
五、网孔型初级维修电工实训考核装置实训项目
　　1．电工布线工艺实训
　　2．两个开关控制一盏灯线路训练
　　3．声控开关控制白炽电路训练
　　4．二地控制一盏灯电路训练
　　5．三地控制一盏灯电路训练
　　6．日光灯线路接线训练
　　7．单相电度表直接安装接线
　　8．单相电度表经电流互感器安装接线
　　9．室内照明电路安装训练
　　10．配电板安装训练
　　11．交流负载电功率的测量
　　12．三相异步电动机直接启动控制
　　13．三相异步电动机接触器点动控制线路
　　14．三相异步电动机接触器自锁控制线路
　　15．三相异步电动机Y/△自动控制线路
　　16．用倒顺开关控制三相异步电动机正反转线路
　　17．接触器联锁的正反转控制线路
　　18．按钮联锁的三相异步电动机正反转控制线路
　　19．双重联锁的三相异步电动机正反转控制线路
　　20．三相异步电动机多地控制
　　21．工作台自动往返控制线路
六、网孔型初级维修电工实训考核装置配置清单：(每台)

序号	名称型号	数量
1	单相电度表DD862-2	1
2	单相闸刀开关 HK8	1
3	线开关 4A/250V	1
4	平灯头 6A/250V	2
5	园形插座 T3-10	1
6	电流互感器 LQG-0.5	1
7	墙壁开关座	2
8	声控开关 118-B30	1
9	低压断路器 DZ108-20/10	1
10	螺旋式保险盒 RL1-15/3A	3
11	直插式保险盒 RT14-20/2A	2
12	交流接触器 CJX2-0910	3
13	辅助触头 F4-22	3
15	热继电器 R16B-20/3	2
16	通电延时时间继电器 ST3PA-B/380V（0-60S）	1
16	时间继电器座 PF-083A	1
17	3H铁壳按钮	2
18	行程开关 LX9-222	2
19	行程开关 LX9-001	2
20	倒顺开关 K03-15	1
21	日光灯管 Y210RR25/10W	1
22	镇流器 13W	1
23	日光灯座	2
24	二极管	1
25	接线端子排 JF5-2.5/5	5
26	G形导轨	1
27	走线槽	2米
28	螺丝	90
29	螺丝刀	2
30	尖嘴钳	1
31	剥线钳	1
32	三相鼠笼异步电动机 380V/Y/△180W	1
