YYWK-L98E 网孔型电工及电力拖动实训台(单面双组型)


一、网孔型电工及电力拖动实训台概述
  YYWK-L98E 网孔型电工及电力拖动实训台,由钢板作制作的多功能安装板(网孔板)实训台和电源装置等组成。实训时选择的各种元件、器件和部件,可方便地安装在网孔板上,方便灵活。
  根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训,YYWK-L98E 网孔型电工及电力拖动实训台,适用范围广,可完成的教学内容和实训项目多。使用完毕的元件、器件和部件,从实训台上拆下,集中保管,损坏和丢失少。一个实训场所,可以完成几个专业的教学和实训,经济适用。对实训场所不多、教学经费投入受限制的学校,YYWK-L98E 网孔型电工及电力拖动实训台是一种理想的职业教育实训设备。

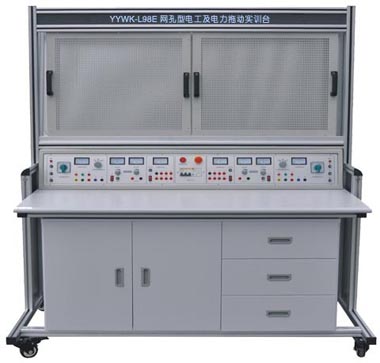

 YYWK-L98E 网孔型电工及电力拖动实训台(单面双组型)

二、网孔型电工及电力拖动实训台技术指标
 1、外型:整体尺寸1632mm×750mm×1638mm;
 2、实训台架的材料:钢板、铝合金结构;
 3、电源:
  1)输入:三相AC 380V ±10% 50HZ 三相五线;
  2)固定交流输出:三相五线 380V 接插式2组、220V接插式2组。
  3)可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);
 4、接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;
 5、保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。
三、网孔型电工及电力拖动实训台结构功能
  YYWK-L98E 网孔型电工及电力拖动实训台,由实训屏(内置电源)、实训桌、实训储物柜三大部分组成。
  1、以30mm×30mm成型方钢作为设备主要框架材料;实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构;固定机构的下方是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出;
  2、网孔型电工及电力拖动实训台桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级;实验桌底部装有至少4个导向轮,方便实训台架移动;
  3、实训储物柜采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实训资料;右侧的双拉门式设计,可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整,外形尺寸为:1300mm×600mm×510mm。
  4、网孔板:采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm,大小774×580mm
四、网孔型电工及电力拖动实训台实训项目
  1.电工布线工艺实训
  2.两个开关控制一盏灯线路训练
  3.声控开关控制白炽电路训练
  4.二地控制一盏灯电路训练
  5.三地控制一盏灯电路训练
  6.日光灯线路接线训练
  7.单相电度表直接安装接线
  8.单相电度表经电流互感器安装接线
  9.室内照明电路安装训练
  10.配电板安装训练
  11.交流负载电功率的测量
  12.三相异步电动机直接启动控制
  13.三相异步电动机接触器点动控制线路
  14.三相异步电动机接触器自锁控制线路
  15.三相异步电动机Y/△自动控制线路
  16.用倒顺开关控制三相异步电动机正反转线路
  17.接触器联锁的正反转控制线路
  18.按钮联锁的三相异步电动机正反转控制线路
  19.双重联锁的三相异步电动机正反转控制线路
  20.三相异步电动机多地控制
  21.工作台自动往返控制线路
  22.三相异步电动机串电阻降压启动控制线路
  23.三相异步电动机能耗制动控制线路
  24.双速电机的控制线路
五、网孔型电工及电力拖动实训台配置清单(每台)

序号 名称 型号与规格 数量
1 单相电度表 DD862-2 2
2 单相闸刀开关 HK8 2
3 拉线开关 4A/250V 2
4 平灯头 6A/250V 4
5 园形插座 T3-10 2
6 电流互感器 LQG-0.5 2
7 声控开关 118-B30 4
8 低压断路器 DZ108-20/10 2
9 直插式保险盒
RT14-20/2A 2
10 螺旋式保险盒
RL1-15/3A 6
11 交流接触器 CJX2-0910 4
12 辅助触头
F4-22 6
13 热继电器
R16B-20/3 6
14 热继电器
R16B-20/3 2
15 通电延时时间继电器
ST3PA-B/380V(0-60S) 2
16 时间继电器座
PF-083A
2
17 3H铁壳按钮

4
18 行程开关 LX9-222 4
19 行程开关
LX9-001
4
20 倒顺开关
K03-15
2
21 日光灯管
Y210RR25/10W 2
22 镇流器
13W
2
23 日光灯座
  4
24 大功率电阻
  6
25 二极管
  2
26 接线端子排
JF5-2.5/5 10
27 G形导轨
  2
28 走线槽
  3米
29 螺丝
  180
30 螺丝刀
  4
31 尖嘴钳   2
32 尖嘴钳   2
33 剥线钳   1
34 三相鼠笼异步电动机 380V/Y/△180W,单速,配离心开关 1
35 三相双速鼠笼异步电动机 380V/Y/180W 1
