一、概述：
　　YYWXT-91F电气控制及仪表照明电路实训考核装置，是根据劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的实训线路而研发的实训装置，通过本实训装置的实训操作，快速掌握该课程的实际应用技术与操作技能，该实训装置不仅可供学生进行技能实训，也是大中专院校、技校、职校及劳动职业技能鉴定部门初级、中级维修电工技能考核的理想设备。

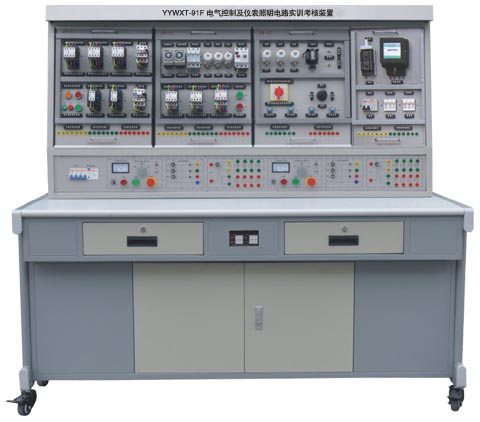

YYWXT-91F 电气控制及仪表照明电路实训考核装置

二、装置特点
　　1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训；操作内容的选择具有典型性、实用性、科学性。
　　2.操作台只需三相四线的交流电源，即可投入使用；
　　3.技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类的电气拖动系统，能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求；
　　4.继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；实训时通过线槽走线，进行工艺布线训练；
　　5.接触器和热继电器等电气元件均采用国内外知名品牌，保证设备的品质、性能；
　　6.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，当实训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行；
　　7.控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准；
　　8.实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线，安全快捷；
　　9.装置上设有三相电源输出短路软截止保护功能，防止了学生实训时由于接线错误或误操作而发生短路损坏元器件，同时能保障实训顺利进行并节约了实训的成本。
三、技术性能：
　　1.输入电压：三相四线制380V±10% 50Hz
　　2.工作环境：环境温度范围-5～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
　　3.装置容量：＜1.5KVA
　　4.外形尺寸：1305×805×1630mm3
四、电气控制及仪表照明电路实训考核装置配备
（一）DW02电源控制屏
　控制屏为铁质双层亚光密纹喷塑结构，铝质面板。
　主控功能板配备资源：
　　1.三相四线电源输入，经漏电保护器，总开关后，通过起、停按钮控制接触器通断，并设有急停控制按钮；
　　2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三个电网电压；
　　3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数, 为学生实训技能的考核提供一个统一的标准；
　　4.智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。
　　5.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
　　6.4只5408二极管，用于能耗制动的整流电路；
　　7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
　　8．多媒体智能型实验管理器
　　<A>1、技术独家全国首创，拥有国家专利，实现了教育界的一种突破。2、采用专用处理器技术与配套的工业控制技术。3、高清晰液晶显示屏，图像与文字显示真实，中文菜单操作界面，人机交互友好。4、操作按键直观，操作简单快捷。5、可以不连接电脑进行脱机考核，老师与学生有独立界面，老师通过密码进入教师界面出题，学生在普通界面答题。6、任何一个学生机可做为老师机控制网络设备，实现了没有计算机也可集中控制整个网络设备7、设备的试题可根据要求进行编辑。8、可设定该装置的任意一处电路的线路故障现象。9、可调整故障设置点的数量和类型。10、设备的故障设置装置组成局域网后，通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。
　　<B>与网络型多媒体管理器系统对接后可实现以下功能：1、可以任意控制每个设备的学生操作允许与否。2、可任意编辑试题、试题存盘，任意设置答题限时时间。3、可对班级学生的成绩进行统计，形成班级成绩报表。4、可设置系统登陆密码。5、能随时收卷、阅卷，能对学生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对各课程内容的掌握情况。6、多媒体功能：可以实时同步播放、演示教师台的专用 教学软件、教学课件等，提高了学习的效率。可以选配特制功率扬声器，使语音解说更加轻松。真正实现了计算机教学与实训考核的网络化、信息化意义。7、教师台选配图像采集装置，学生在自己的教学设备上可以看到老师的真实的操作步骤，也可以调整观察角度，改变了传统的受人数限制、受角度限制的教学方式。
（二）电气控制及仪表照明电路实训考核装置实训桌
　　实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可用于放置挂件和实训物品。
