一、概述：
　　YYWXC-171型 初级维修电工实训考核装置，采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

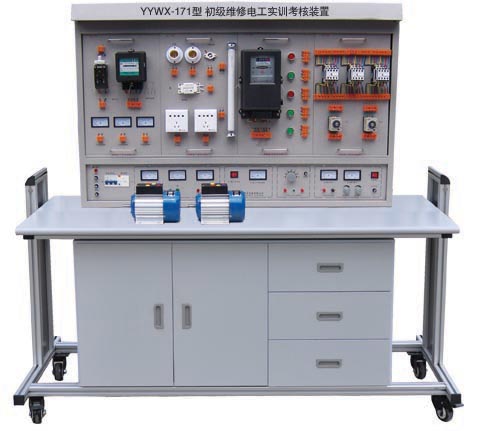

YYWX-171型 初级维修电工实训考核装置（普通型）

二、技术性能
　　1.输入电压：三相四线制380V±10% 50Hz
　　2.工作环境：环境温度范围为-5～＋40℃
　　3.装置容量：＜1KVA
　　4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
　　5.外形尺寸：1600mm×700mm×1450mm
三、实训装置的基本配置及功能
　　YYWXC-171型 初级维修电工实训考核装置，主要由实训屏、实训挂箱、实训器材、实训桌等组成。
（一）实训屏
　　实训屏为优质铝型材框架组成，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，安全保护，具体功能如下：
　　1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
　　2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
　　3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
　　4、提供～220V插座2只，为外部设备提供工作电源。
　　5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
（二）实训挂箱及器材配备
　　1、YY-61维修电工挂箱（一）
　　2、YY-62维修电工挂箱（二）
　　3、YY-63维修电工挂箱（三）
　　4、YY-64维修电工挂箱（四）
　　5、YY-65维修电工挂箱（五）
　　6、九孔万能实训板 2块
　　7、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
　　8、三相鼠笼异步电动机180W Y/△ 1台
　　9、安全配备灭火器 全室1台
（三）实训桌
　　铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
四、实验项目
　（一）电拖部分
　　1.三相电机直接启动控制
　　2.三相电机点动控制
　　3.三相电机自锁运行控制
　　4.带电流表的点动与连续运行控制
　　5.带电能表的两地控制
　　6.单向运行反接制动控制
　　7.时间继电器控制电动机Y/△降压起动控制
　　8.工作台自动往返行程开关控制
　（二）室内照明配电
　　1.插座和一个开关控制一盏灯
　　2.日光灯线路的接线
　　3.声控开关控制白炽灯电路的接法
　　4.单相电度表直接接线电路
　　5.配电板的安装
　　6.两地控制一盏灯的接法
　（三）电子技术综合训练
　　1.单相桥式整流电路
　　2.串联可调稳压电源电路
　　3.延时照明开关控制线路
　　4.半导体收音机的组装与调试
　（四）安全急救演示
　（五）消防技能的认识与掌握（教师演示）
五、YYWXC-171初级维修电工配置清单
　　1、实验屏 1个
　　2、实验桌 1张
　　3、实训挂箱
　　　A、YY-61 初级电工实训挂箱（一） 1只；
　　　B、YY-62 初级电工实训挂箱（二） 1只；
　　　C、YY-63 初级电工实训挂箱（三） 1只；
　　　D、YY-64 初级电工实训挂箱（四） 1只；
　　　E、YY-65 初级电工实训挂箱（五） 1只；
　　4、三相异步电动机 180W Y/△ 1台；
　　5、九孔万能实训板 2块：
　　电路板由进口ABS注塑而成，表面均布有九孔成一组相互联通的插孔单元组成，九孔万能电路插板底部装有一次性压铸而成的九孔铜片，与九孔板表面九孔一组单元相对应。元件盒在其上任意拼插成实验电路，动手动脑能力强，开发、扩展新型实验项目便捷。
　　6、透明元件盒：
　　盒体透明直观，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便，元件盒插脚由螺帽固定可拆卸，维修方便。
　　1、电阻 （150Ω）　1只
　　2、电阻（200Ω） 　1只
　　3、电阻（6.8K） 　1只
　　4、电阻（1K） 　1只
　　5、电阻（10K） 　1只
　　6、电阻（200K） 　1只
　　7、电阻（320K） 　1只
　　8、电容（50μF/450V）　 1只
　　9、电容（220μF/63V） 　1只
　　10、电容（470μF/63V） 　1只
　　11、二极管（4007）　5只
　　12、变压器（220V/24+6+5）　1只
　　13、稳压管（2CW76）　1只
　　14、三极管（3DG6 ）　1只
　　15、三极管（3DA1 ）　1只
　　16、可控硅（3CT1A/500V）　1只
　　17、开关　1只
　　18、灯头座　1只
　　19、电位器（1K）　1只
　　20、大功率电阻　3只
　　21、灭火器 全室　1只
