一、概述：
　　YYWK-08D型中高级维修电工技能考核实训装置，属于电工电子专业的专业核心课，是学习其他核心课和方向课的基础，是学生认识电气世界、掌握电气技术知识的第一步。该课程是让学生初步认识常用电气元器件及功能，掌握基本的电气符号知识，会阅读基本的电气原理图，搭接和设计简单的电气原理图，学会使用常用的仪器仪表，掌握电工基础知识，具有电工操作技能，具有安全用电意识。使学生掌握未来从事产品设计与研发、产品制造、产品检修等所必须的基本知识。
　　学生通过课堂上的理论知识学习和实验室实际动手操作实训设备来掌握上述的技术知识，通过观察真实的电气元器件，连接经典的电气电路，查看仪器仪表上的数据，通过实践才能真正掌握相关知识，避免了纯理论、纯公式计算的教学缺点。本公司生产的中高级维修电工技能考核实训装置由网孔板与挂箱结合，能培养学生的实践动手能力，全面掌握维修电工，电气控制知识。
根据课程设置、岗位要求、客户需求，将《电工技能与实训》、《中、高级维修电工技术》等课程中的电气控制线路引入到实训设备中，并通过工作任务书的方式将各个知识点引出，提高了学生对电气原理图的阅读能力、分析能力。通过对电气元器件和实物电路的动手接线、调试等提高学生的动手能力及安全意识，让学生在动手的过程中学习知识，技能和岗位素养。
二、技术性能指示：

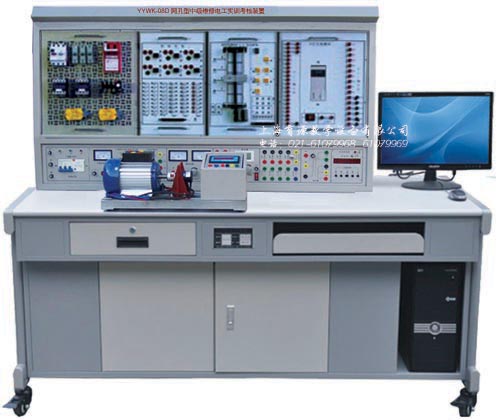

YYWK-08D 网孔型中高级维修电工技能考核实训装置

二、技术性能指示：
　1、技术参数：
　　工作环境：温度：-10℃~+40℃，相对湿度＜85%（25℃），海拔＜4000m。
　　输入电源：三相五线制，AC380V±10% 50Hz ，具有安全保护功能。
　　设备功率：〈1000VA。
　　外形尺寸：1600mm×680mm×1780mm。
　2、材料与工艺：
　　实训装置主体采用冷轧钢板为材料，表面通过酸洗、磷化后喷塑处理，具有防锈、绝缘的效果，桌面为防火、防水、耐磨的高密度板，整体结构坚固、造型美观大方。配有2个带锁的抽屉，下方有储物柜，可放置工具、资料、书籍等。装置底部为4个万向轮，可以很方便的移动和固定实训装置。
　　控制屏的面板采用铝板为材料，经过激光雕刻、喷塑等工艺制作，不变形、不褪色、字迹清晰、美观。控制屏为挂件模块箱、网孔板等提供了支架平台。
三、网孔型中高级维修电工实训考核装置基本配置及功能：
（一）控制屏
　1）控制与保护装置
　　三相四线电源经过漏电保护空气开关，接通总开关，由钥匙开关、启动按钮、停止按钮、急停开关和工业型交流接触器等组成电气控制电路，配有供电指示灯和工作指示灯。
整个实训装置采用TN-S供电系统，配有电压型漏电保护装置和电流型漏电保护装置，能确保操作者安全，电源输出均有短路保护等功能，安全等级更一步得到提高，使用更加可靠。
　2）电网电压指示
　　由AC450V指针式交流电压表和电压转换开关组成电网电压监视功能，通过转换开关可切换三相电的线电压。
　3）交流电源
　　三相电（电网）输出端（U、V、W、N）输出端全部采用具有安全保护的插座，可有效防止人体触摸的危险，并且输出端都有独立的短路保护装置。在危险位置都绘制有警示标志。
低压交流电源一组：0-3-6-9-12-15-18-24V，七档可调，均采用安全型护套插座输出。
　4）直流电源
　　励磁电源：DC 220V/0.5A，采用安全保护的插座和独立的短路保护。
　　电枢电源：DC 0~220V/2A，连续可调电源，通过多圈电位器进行精确调节，采用指针式直流电压表进行电压指示，输出端采用安全保护的插座和独立的短路保护。
　　固定直流电源输出：+12V、-12V、+5V。具有独立的短路保护和控制开关。
　5）整流电路
　　配有整流二极管IN5408四个，可完成整流和电机能耗制动。
（二）实验模块
　1）网孔板
　　（1）材质：网孔板全部采用1.5mm厚的工业不锈钢板加工而成。
　　（2）加工工艺：采用高精度大型数控冲床组合模头挖冲而成。设备加工精度极高，行程偏差范围为±0.02mm/m，保证了不锈钢板在加工中的精度与美观要求。额定垂直载荷30kg以上。
　　（3）网孔设计：采用40*40纵横交错开孔设计工艺，保证了各种器件在安装时，纵横向都能随意调整，可以使用户按照自己的设计思路任意布局。
　　（4）造型设计：长：600mm，宽：600mm，高：25mm。长度与宽度的等距设计和实训台横梁固定方式的设计，使得在网孔上可以进行任意方向的布局，不必担心因为器件装配方向不对，造成网孔板挂上横梁后出现颠倒的情况。
　2）维修电工实训组件（一）
模块上装有牵引电磁铁1个，CBB电容2个，交流接触器1个、热继电器3个，输入输出端均采用安全保护的插座。
　3）维修电工实训组件（二）
模块上装有漏电型空气开关1个，熔断器盒2个，熔断器2个、交流接触器3个，输入输出端均采用安全保护的插座。
　4）维修电工实训组件（三）
模块上装有断电延时时间继电器1个，通电延时时间继电器2个，行程开关4个、红色按钮开关3个、绿色按钮开关3个，输入输出端均采用安全保护的插座。
　5）维修电工实训组件（四）
模块上装有交流接触器4个，输入输出端均采用安全保护的插座。
　6）电气元器件
　　包括：小型断路器、熔断器盒、熔断器、热过载继电器、交流接触器、辅助触头、通电延时时间继电器、行程开关、瓷管线绕电阻、三相四线有功电能表、单相电能表、节能灯、灯座、86型一开单控面板、86型一开双控面板、86型5孔插座面板。
　7）电机模块
　　三相异步电动机，380V,180W,1400r/min。
　8）配套软件
　　电气控制仿真软件应适用于中高等院校及技工学校的电拖专业，同时也适用于劳动部门的电工培训。电气控制仿真软件应收集有电拖专业里最基础、最重要的电路，分别为电动机反接制动控制线路、直流电动机调速控制、Y-△启动控制线路、电动机串电阻降压启动控制线路、顺序启动线路、双速电动机控制电路、双重联锁正反转控制线路、接触器联锁正反转控制线路、按钮联锁正反转控制线路、接触自锁正转控制线路、电动机连续与点动正转控制线路。线路分为组成、原理分析、仿真实训模块组成。要求提供相关截图，其中原理分析采用文字、声音、图像有机合在一起，生动形象。仿真实训采用FLASH动画，按钮、开关等操作全过程模拟与实际实训效果等同。
　9）中高级维修电工技能考核实训装置（网孔板和挂件）：
　1、中高级维修电工技能考核1 台
　2、网孔板：600mm*600mm 1块
　3、维修电工实训组件（一）：中高级维修电工技能考核 1 套
　4、维修电工实训组件（二）：中高级维修电工技能考核 1 套
　5、维修电工实训组件（三）：中高级维修电工技能考核 1 套
　6、维修电工实训组件（四）：中高级维修电工技能考核 1 套
　7、维修电工创新电气控制组件：中高级维修电工技能考核1 套
　8、电气元器件：中高级维修电工技能考核 1 批
　9、电机模块：中高级维修电工技能考核 2 块
　10、实验指导书：中高级维修电工技能考核 1 份
　11、实验用连接线 ：4型 40条
　12、光盘：中高级维修电工技能考核1张
四、实训项目：
　　1）常用电工仪表的认识和应用
　　2）时间继电器的认识与应用
　　3）交流接触器的认识与应用
　　4）交流接触器辅助触点的认识与应用
　　5）漏电保护器的认识与应用
　　6）开关与插座的认识与应用
　　7）按钮的认识与应用
　　8）熔断器的认识与应用
　　9）行程开关的认识与应用
　　10）三相异步电动机直接启动控制
　　11）三相异步电动机短路保护实验
　　12）三相异步电动机过流保护实验
　　13）三相异步电动机热继电保护控制实验
　　14）三相异步电机欠压保护控制实验
　　15）三相异步电动机接触器点动控制线路
　　16）三相异步电动机接触器自锁控制线路
　　17）三相异步电机点动自锁切换控制线路实验
　　18）三相异步电动机转换开关控制线路
　　19）三相异步电动机定子串电阻减压启动手动控制线路
　　20）三相异步电动机定子串电阻减压启动自动控制线路
　　21）用倒顺开关的三相异步电动机正反转控制
　　22）接触器联锁的正反转控制线路
　　23）按钮联锁的三相异步电动机接触器正反转控制线路
　　24）双重联锁的三相异步电动机正反转控制线路
　　25）单向减压启动控制线路
　　26）能耗制动的控制线路
　　27）工作台自动往返控制线路
　　28）三相线绕式异步电动机手动控制线路
　　29）三相线绕式异步电动机自动起动控制线路
　　30）三相交流异步电机的Y-△（手动切换）启动控制电路的实验
　　31）三相交流异步电机的Y-△（时间继电器切换）启动控制电路的实验
　　32）定子绕阻串联电阻启动控制电路的实验
　　33）三相交流异步电机反接制动电路的实验
　　34）两台电机的顺序启动控制电路的实验
　　35）两台电机的顺序停止控制电路实验
　　36）两台电机的顺序启动逆序停止控制实验
　　37）两地控制电机启动实验
　　38）两地控制电机停止实验
　　39）多地控制电机启停实验
