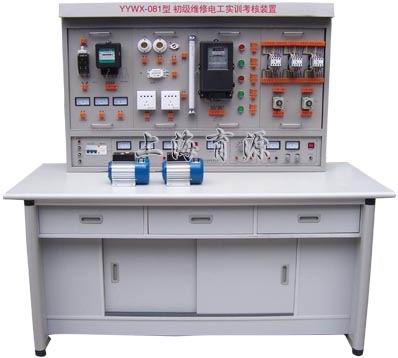

YYWX-081型初级维修电工实训考核装置



YYWX-081型初级维修电工实训考核装置


  一、概述:
  YYWX-081型初级维修电工实训考核装置,采用国际常用的模块化设计,根据不同的实训考核内容配置相应的实训模块,实训方便、布局合理、易于扩展升级,实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等,符合初级电工国家职业标准教、培、考的要求,适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术性能:
1.输入电压:三相四线制380V±10% 50Hz
2.工作环境:环境温度范围为-5~+40℃
3.装置容量:<1KVA
4.安全保护:漏电动作电流≤30mA 过流保护、熔断器保护
5.外形尺寸:1600mm×700mm×1450mm
三、实训装置的基本配置及功能:
  YYWX-081型初级维修电工实训考核装置,主要由实训屏、实训挂箱、实训器材、实训桌等组成。
(一)实训屏
  实训屏为铁质双层亚光密纹喷塑结构,铝合金面板,为实训挂箱提供交流电源、直流稳压稳流电源,具体功能如下:
 1、外部电源输入指示灯亮(提醒操作者外部电源已与实训台接通)。
 2、推上三相漏电开关,三相电源向实训挂箱等供电,三只450V电压表指示输出线电压。
 3、低压交流电源:输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
 4、提供~220V插座2只,为外部设备提供工作电源。
 5、直流稳压稳流电源:电压0-30V连续可调,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设式限流保护功能。
(二)实训挂箱及器材配备
 1、YY-61维修电工挂箱(一)
 2、YY-62维修电工挂箱(二)
 3、YY-63维修电工挂箱(三)
 4、YY-64维修电工挂箱(四)
 5、YY-65维修电工挂箱(五)
 6、九孔万能实训板 2块
 7、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
 8、三相鼠笼异步电动机180W Y/△ 1台
 9、安全配备灭火器 全室1台
(三)实训桌
  铝木结构,桌面为防火、防水、耐磨高密度板,造型美观大方,坚固耐用。
四、实训项目:
(一)电拖部分


 1.三相电机直接启动控制
 2.三相电机点动控制
 3.三相电机自锁运行控制
 4.带电流表的点动与连续运行控制
5.带电能表的两地控制
6.单向运行反接制动控制
7.时间继电器控制电动机Y/△降压起动控制
8.工作台自动往返行程开关控制

(二)室内照明配电
 1.插座和一个开关控制一盏灯
 2.日光灯线路的接线
 3.声控开关控制白炽灯电路的接法


4.单相电度表直接接线电路
5.配电板的安装
6.两地控制一盏灯的接法
(三)电子技术综合训练
 1.单相桥式整流电路
 2.串联可调稳压电源电路
3.延时照明开关控制线路
4.半导体收音机的组装与调试
(四)安全急救演示
(五)消防技能的认识与掌握(教师演示)
