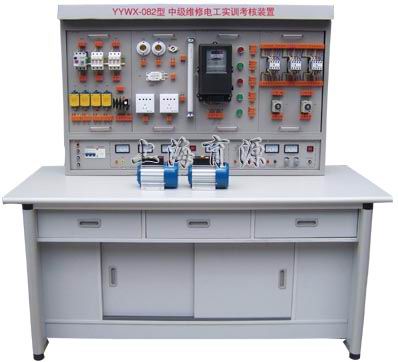

YYWX-082型 中级维修电工实训考核装置
|
||||||||||||
 |
||||||||||||
| 一、概述： YYWX-081型中级维修电工实训考核装置,采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。 二、技术性能: 1.输入电压：三相四线制380V±10% 50Hz 2.工作环境：环境温度范围为-5～＋40℃ 3.装置容量：＜1KVA 4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护 5.外形尺寸：1600mm×700mm×1450mm 三、实训装置的基本配置及功能: YYWX-082型中级维修电工实训考核装置,主要由实训屏、实训挂箱、实训器材、实训桌等组成。 （一）实训屏 实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下： 1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。 2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。 3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。 4、提供～220V插座2只，为外部设备提供工作电源。 5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。 （二）实训挂箱及器材配备 1、YY-61维修电工挂箱（一） 2、YY-62维修电工挂箱（二） 3、YY-63维修电工挂箱（三） 4、YY-64维修电工挂箱（四） 5、YY-65维修电工挂箱（五） 6、DW-PLC可编程控制器实训组件：提供三菱FX1N-24mR-001型主机及配套转换接口，SC-09编程电缆。 7、工控组态软件一套： 打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。 8、PLC仿真实训软件一套： （1）通过PLASH虚拟环境实时显示PLC的运行状态 （2）可以实现PLC虚拟接线，并对接线进行错误检查 （3）PLC编程训练、PLC程序编写测试等功能 （4）实现PLC运行模拟，对错误程序进行检查 9、九孔万能实中板 2块 10、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。 11、三相鼠笼异步电动机180W Y/△ 1台 12、安全配备灭火器 全室1台 （三）实训桌 铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。 四、实训项目： （一）电拖部分 |
||||||||||||
|
||||||||||||
|
|
||||||||||||
|
