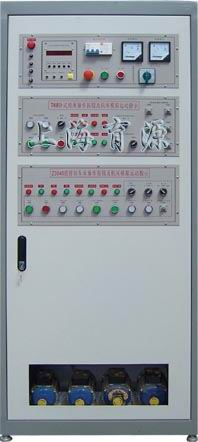

YYSX-760Ｅ型 机床电气技能实训考核鉴定装置（柜式双面、四合一、四种机床）
|
||||||
|
||||||
| 四、装置主要由以下几个部分组成： 1、控制柜门 在控制柜门面上，装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。X62W万能铣床和C6140普通车床的操作按钮和动作指示以及两种机床电路的切换开关； 通过电压指示切换开关，在电压表上分别能指示电网的UUV、UVW、UWU线电压值；交流电流表用来监视负载的大小； 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。此外，还可以自动记录由操作错误而造成的漏电告警次数，为学生实训技能的考核提供了一个统一的标准。 2、控制柜主体 1）、控制柜门 在控制柜门面上，装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。四种的操作按钮和动作指示以及机床电路的切换开关； 通过电压指示切换开关，在电压表上分别能指示电网的UUV、UVW、UWU线电压值；交流电流表用来监视负载的大小； 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。此外，还可以自动记录由操作错误而造成的漏电告警次数，为学生实训技能的考核提供了一个统一的标准。 2）、控制柜主体 控制柜部分有四个机床电气控制线路、相应的故障设置盒及演示电机组成。 五、完成的实训项目： 1、认识低压电气的结构 2、C6140普通车床电气控制培训 3、C6140普通车床电气线路排故考核 4、X62W万能铣床电气控制培训 5、X62W万能铣床电气线路排故考核 6、T68型卧室镗床电气控制培训 7、T68型卧室镗床电气线路排故考核 8、Z3040B摇臂钻床电气控制培训 9、Z3040B摇臂钻床电气线路排故考核 10、通过操作机床，掌握常用机床的操作方法 |
||||||
|
|
|
