数控机床实验台|数控车床、数控铣床实验台|数控车床、铣床综合智能实训装置|机床电气考核装置

YYS-802CTM数控车/铣床综合电气控制与维修实训装置(一拖二)(实物/西门子)

一、概述
　　YYS-802CTM 数控车/铣床综合电气控制与维修实训装置，适合于各学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。
　　YYS-802CTM 数控车/铣床综合电气控制与维修实训装置，也适合技工学校机电类专业《电气设备维修》《数控设备维修》《数控编程与操作》课程的实习，还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和实操。
二、产品组成部分

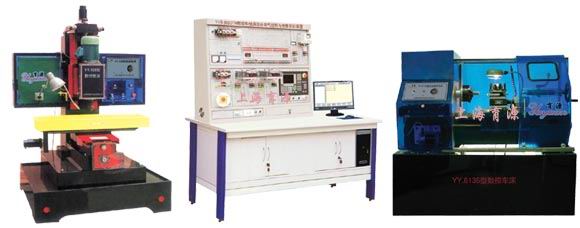

　　YYS-802CTM数控车铣床综合电气控制与维修实训装置系统采用西门子802C数控系统，数控机床的X、Y、Z轴由伺服电机控制，主轴电机由变频器控制，并带有光电编码器，冷却泵电机，实验台上还配有模拟四工位刀架模块，配套YY6135型实训数控车床和YY125型实训数控铣床等组成。设计有专门的故障设置区和排故操作单元。该故障系统提供全开放的端子接口，教师在故障设置区通过开关设置故障；学生通过对故障的在线分析判断、测量进行排故操作。配套试卷考题300道。
三、实验台特点：
　　1、具有数控车床、数控铣床等数控机床安装调试、参数设置、PLC编程、故障诊断与维修、数控编程操作等功能。不同机床的切换通过计算机装载西门子提供的软件或进行PLC编程实现。（计算机校方可自配）
　　2、该装置采用开放式结构，模块化设计，
　　3、设计有专门的故障设置区和排故操作单元。该故障系统提供全开放的端子接口，教师在故障设置区通过开关设置故障；学生通过对故障的在线分析判断、测量进行排故操作。
四、技术参数
　　1、输入电源：三相四线制380V交流电源。
　　2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；
　　3、工作环境：温度-100-+400C。
　　4、整机功耗：＜3KW
　　5、考核柜尺寸：1800mm×700mm×1890mm
五、实训项目
　　1、数控车床/铣床电气系统的设计
　　2、数控系统的参数设置与调整
　　3、输入输出接口实训
　　4、机床参考点的调试
　　5、伺服电机驱动单元的调试与应用
　　6、变频器的调试、参数设置与应用、电动刀架控制实训
　　8、数控系统的通讯
　　9、数控车床/铣床故障诊断与维修
　　10、数控系统的操作与编程
　　11、数控车床/铣床加工实训
