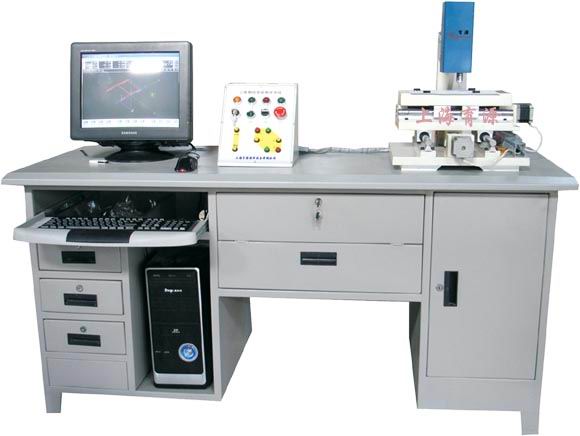

YYK-RS 二/三维数控教学实验教学系统(开放式)

一、产品介绍
　　实验系统软件包括回零控制、直线和圆弧插补控制、单步连续加工控制、自动加工等功能，满足数控教学的需要。同时，整个教学实验平台支持MasterCAM等数控加工自动编程软件所生成的数控代码，还具备数控代码编辑和运行，加工轨迹模拟仿真等高级功能，便于学生对数控加工的理解和操作。
为了记录运动轨迹和动作效果，产品中专门配备了笔架和绘图装置。整个教学系统除了具备二维平面的运动功能外，还具有Z轴的自动提笔升降功能。
二、实验主要项目
　　◆步进电机角位移控制实验
　　◆步进电机速度控制实验
　　◆回零实验
　　◆限位实验
　　◆直线插补演示及编程实验
　　◆圆弧插补演示及编程实验
　　◆二三维数控系统原理与基本操作实验
　　◆二三维数控系统手工编程加工
　　◆ 二三维数控系统图形化编程与加工（MasterCAM）
三、二/三维数控运动平台技术参数
　　◆工作台台面尺寸：335×185mm
　　◆工作台行程：X向 160mm
　　　　　　　　　Y向 110mm
　　　　　　　　　Z向 45mm
　　◆丝杆导程：4mm
　　◆定位精度：P3 0.015
　　◆重复定位精度：P3 ±0.003
　　◆各轴手动速度：1~240mm/min
　　◆各轴加工速度：400mm/min
　　◆工作台外形尺寸：395×500×500mm
