一、概述

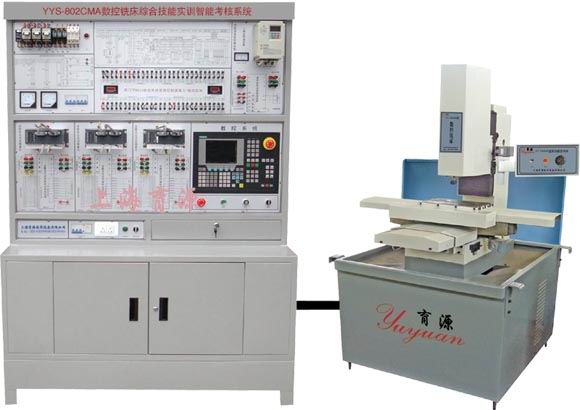

1、YYS-802CMA数控铣床综合技能实训智能考核系统，由数控铣床实训台和数控铣床实物组成，不仅可作为数控铣床电气故障的维修实训设备，也可作为数控铣床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控铣床编程与加工操作等多项功能；
2、学生在实训台上进行电气维修方面的实训；数控系统安装在实训台上，便于进行实训操作；
3、完全采用工业化的器件，将一台数控铣床的电控系统的每一环节在实训台上进行分解展示；
4、模块化结构设计，并设计有强电柜，便于实现数控铣床各个环节的实训教学；
二、产品结构
1、控制屏采用铁质双层亚光密纹喷塑结构，铝质面板；
2、数控系统单元：采用西门子802C数控系统；
3、驱动模块：X/Y/Z进给轴均采用伺服电机驱动；
4、主轴模块：主轴电机为三相异步电机，由三菱变频器进行无级调速。
5、设计有专门的故障设置区和排故操作单元,具有数控铣床的故障维修考核功能。
三、技术性能
1、输入电源：三相四线380V±10% 50Hz
2、工作环境：温度-10℃～+40℃
3、装置容量：＜4KVA
4、外形尺寸：1370mm×600mm×1890mm
四、YYVM160型数控铣床技术参数
◆工作台面积：280×160mm
◆三向行程（X/Y/Z）：250×160×180mm
◆刀柄形式：弹簧夹头ER16
◆主轴电机功率：0、55kw
◆主轴转速：100～3500rpm
◆外形尺寸：93cm×88cm×160cm
◆机床重量：350Kg
五、实训项目
1、数控铣床电气系统的设计
2、数控系统的初始化
3、数控系统的参数设置
4、输入输出信号的使用
5、机床参考点的设置
6、进给驱动单元的调试与应用
7、主轴变频器的调试与应用
8、数控系统的通讯
9、PLC编程及应用
10、数控铣床故障诊断与维修
11、数控铣床编程操作与加工 |
