YYH-21TA数控车床综合技能实训智能考核系统(实物/华中/网络型)


YYH-21TA数控车床综合技能实训智能考核系统

一、产品介绍

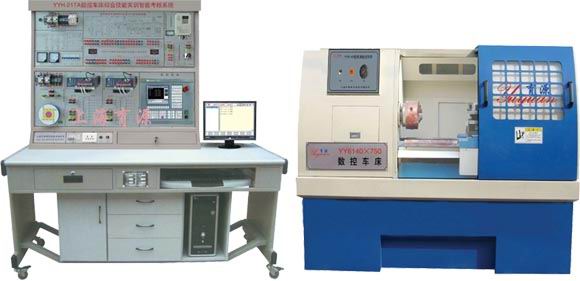

  1、YYH-21TA 数控车床综合技能智能考核系统,由数控车床实训台和加工型数控车床实物组成,不仅可作为数控车床电气故障的维修实训设备,也可作为数控车床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床编程与加工操作等多项功能。
  2、学生在实训台上进行电气维修方面的实训;数控系统安装在实训台上,便于进行实验操作。
  3、完全采用工业化的器件,开放式结构,将一台数控车床的电控系统在实训台上进行分解展示;模块化结构设计,并设计有电气柜,便于实现数控车床各个环节的实训教学。
  4、设计有专门的故障设置区和排故操作单元,可设置数控车床的典型的电气故障。在实训台有LCD点阵图滚屏显示故障代码,具有数控车床的故障维修考核功能。
  5、加工型数控车床,可对钢材、铁、铜等材料进行实际车削加工。
二、配置与功能
  1、控制屏采用铁质双层亚光密纹喷塑结构。
  2、采用华中HNC-21T数控系统。
  3、X/Z进给轴均采用交流伺服电机驱动。
  4、主轴电机由变频器进行无级调速。
  5、电气柜,装有保险丝、空气开关、继电器、交流接触器等低压电气元件。
  6、电源部分采用三相四线380V交流电源供电,漏电保护器控制总电源,控制屏的供电由钥匙开关和启停开关控制,电压表监控电网电压。
三、技术性能
  1、输入电源:三相四线380V±10% 50Hz
  2、装置容量:<6KVA
  3、实训台外形尺寸: 1800mm×700mm×1890mm
四、YYCK6140型数控车床技术参数
  ◆床身最大回转直径:400mm
  ◆三爪卡盘:200 mm
  ◆电动刀架:四工位
  ◆主轴电机功率:5.5KW
  ◆主轴最高转速:2000rpm
  ◆外形尺寸:189×l06×146cm
  ◆机床净重:1400Kg
五、部分实训项目
  1、数控车床电气系统的设计
  2、数控系统的参数设置与调整
  3、输入输出接口实训
  4、机床参考点的调试
  5、伺服电机驱动单元的调试与应用
  6. 变频器的调试、参数设置与应用
  7、电动刀架控制实训
  8、数控系统的通讯
  9、数控车床故障诊断与维修
  10、数控系统的操作与编程
  11、数控车床加工实训
