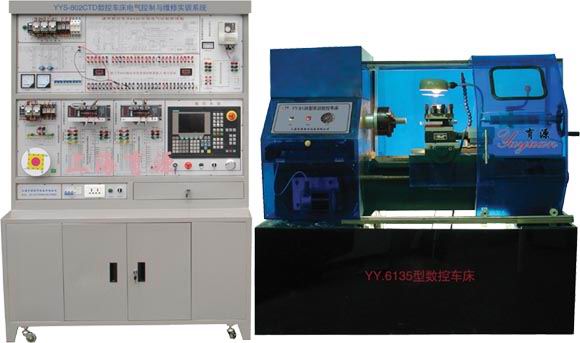

YYS-802CTD数控车床电气控制与维修实训系统(实物/西门子)


YYS-802CTD数控车床电气控制与维修实训系统(实物\西门子)

一、产品介绍
  1、YYS-802CTD数控车床电气控制与维修实训系统,由数控车床实训台和数控教学型车床实物组成,不仅可作为数控车床电气故障的维修实训设备,也可作为数控车床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床编程与加工操作等多项功能;
  2、学生在实训台上进行电气维修方面的实训;数控系统安装在实训台上,便于进行实训操作;
  3、完全采用工业化的器件,将一台数控车床的电控系统的每一环节在实训台上进行分解展示;
  4、模块化结构设计,并设计有强电柜,便于实现数控车床各个环节的实训教学;
二、结构与特点
  1、控制屏采用铁质双层亚光密纹喷塑结构,铝质面板;
  2、数控系统单元:采用西门子802C数控系统;
  3、驱动模块:X/Z进给轴均采用伺服电机驱动;
  4、设计有专门的故障设置区和排故操作单元。具有数控铣床的故障维修考核功能。
  5、教学型数控车床具有一定的车削能力,可对有机玻璃、塑料等材料进行简单车削加工,具有真实数控车床的机械运动,并设计有正负限位,参考点等开关。
三、技术性能
  1、输入电源:三相四线380V±10% 50Hz
  2、工作环境:温度-10℃~+40℃
  3、装置容量:<3KVA
  4、外形尺寸:1370mm×600mm×1890mm
四、YY6135型数控车床技术参数
  ◆床身最大回转直径:350mm
  ◆三爪卡盘:160 mm
  ◆主轴孔径:40 mm
  ◆电动刀架:四工位
  ◆主轴电机功率:750W
  ◆主轴最高转速:1500rpm
  ◆外形尺寸:1670×810×1500mm
五、实训项目
  1、数控车床电气系统的设计
  2、数控系统的参数设置与调整
  3、输入输出接口实训
  4、机床参考点的调试
  5、伺服电机驱动单元的调试与应用
  6、变频器的调试、参数设置与应用
  7、电动刀架控制实训
  8、数控系统的通讯
  9、数控车床故障诊断与维修
  10、数控系统的操作与编程
  11、数控车床加工实训
