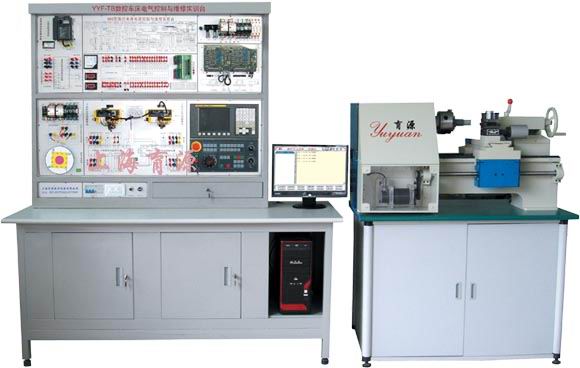

YYF-TB数控车床电气控制与维修实训台(半实物/法那科)

$YYF-TB数控车床电气控制与维修实训台(半实物\法那科)$

一、产品介绍
　　1、YYF-TB 数控车床电气控制与维修实训系统，由实训台和半实物组成，能完成数控系统的安装调试、参数设置、PMC编程、故障诊断与维修、数控车床装配调试、数控编程与加工操作等到多项教学实训。
　　2、系统采用开放式结构，将一台数控车床电控系统在实训台上进行分解展示，模块化设计，将数控系统接口信号在各模块上展开，信号可测量。
　　3、半实物数控车床采用耐磨结构，具有一定的车削能力，可对有机玻璃、塑料、木头等材料进行简单车削加工。
　　4、具有真实数控车床的机械运动，X、Z进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关，主轴采用三相异步电机变频控制，由三菱变频器驱动，主轴和主轴电机间通过带轮进行传动，并配有三爪卡盘。
二、结构与功能：
　　1、控制屏采用铁质双层亚光密纹喷塑结构。
　　2、电源部分采用三相四线380V交流电源供电，漏电保护器控制总电源。
　　3、数控系统单元采用FANUC公司的"FANUC 0i Mate TC"数控系统。
　　4、X/Z进给轴均采用βi系列交流伺服电机驱动。
　　5、主轴电机由变频器进行无级调速。
　　6、设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障；在实训台上有LCD点阵图滚屏显示故障代码，具有数控车床的故障维修考核功能。
　　8、四工位真实电动刀架，可实现加工时的换刀操作。
三、技术性能
　　1、输入电源：三相四线380V±10% 50Hz
　　2、装置容量：＜3KVA
　　3、实训台外形尺寸： 1800mm×700mm×1890mm
四、半实物数控车床参数
　　◆床身最大回转直径：250mm
　　◆刀架最大回转直径：120 mm
　　◆X/Z轴行程：130×300 mm
　　◆定位精度：0.04 mm
　　◆主轴电机功率：750W
　　◆主轴最高转速：1500rpm
　　◆电动刀架：4工位
　　◆外形尺寸：1120×590×600 mm
五、部分实训项目
　　1、数控车床电气系统的设计
　　2、数控系统的参数设置与调整
　　3、输入输出接口实训
　　4、机床参考点的调试
　　5、伺服电机驱动单元的调试与应用
　　6、变频器的调试、参数设置与应用
　　7、电动刀架控制实训
　　8、数控系统的通讯
　　9、数控车床故障诊断与维修
　　10、数控系统的操作与编程
　　11、数控车床加工实训
