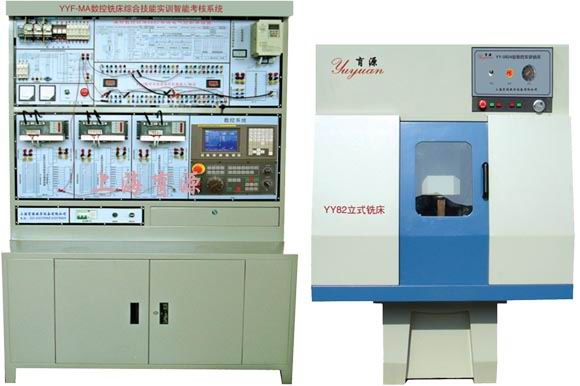

YYF-MA数控铣床综合技能实训智能考核系统(实物/法那科/网络型)

一、产品介绍
　　1、YYF-MA 数控铣床综合技能实训智能考核系统，由数控铣床实训台和数控铣床实物组成，不仅可作为数控铣床电气故障的维修实训设备，也可作为数控铣床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PMC编程、故障诊断与维修、数控铣床编程与加工操作等多项功能；
　　2、学生在实训台上进行电气维修方面的实训；数控系统安装在实训台上，便于进行实训操作；
　　3、完全采用工业化的器件，将一台数控铣床的电控系统的每一环节在实训台上进行分解展示；
　　4、模块化结构设计，并设计有强电柜，便于实现数控铣床各个环节的实训教学；
二、技术参数
　　1、输入电源：三相四线380V±10% 50Hz
　　2、工作环境：温度-10℃～+40℃
　　3、装置容量：＜4KVA
　　4、外形尺寸：1370mm×600mm×1890mm
三、基本配置及功能
　　1、设计有专门的故障设置区和排故操作单元。实训台有LCD点阵图滚屏显示故障代码，具有数控铣床的故障维修考核功能。
　　2、控制屏采用铁质双层亚光密纹喷塑结构，铝质面板；
　　3、电源部分：采用三相四线380V交流电源供电，漏电保护器控制总电源。
　　4、数控系统单元：采用法那科"FANUC 0i Mate MC"铣床系统；
　　5、驱动模块：X/Y/Z进给轴均采用伺服电机驱动；
　　6、主轴模块：主轴电机为三相异步电机，由三菱变频器进行无级调速。
四、YY0824型数控铣床技术参数
　　◆工作台面积：400×240mm
　　◆三向行程（X/Y/Z）：400×200×250mm
　　◆T形槽：3×12mm
　　◆刀柄形式：直柄
　　◆主轴电机功率： 0.55kw
　　◆主轴转速：50～5000rpm
　　◆ 外形尺寸：115cm×120cm×160cm
五、实训项目
　　1、数控铣床电气系统的设计
　　2、数控系统的初始化
　　3、数控系统的参数设置
　　4、输入输出信号的使用
　　5、机床参考点的设置
　　6、进给驱动单元的调试与应用
　　7、主轴变频器的调试与应用
　　8、数控系统的通讯
　　9、PMC编程及应用
　　10、数控铣床故障诊断与维修
　　11、数控铣床编程操作与加工
