  数控机床实验台|数控车床、数控铣床实验台|数控车床、铣床综合智能实训装置|机床电气考核装置

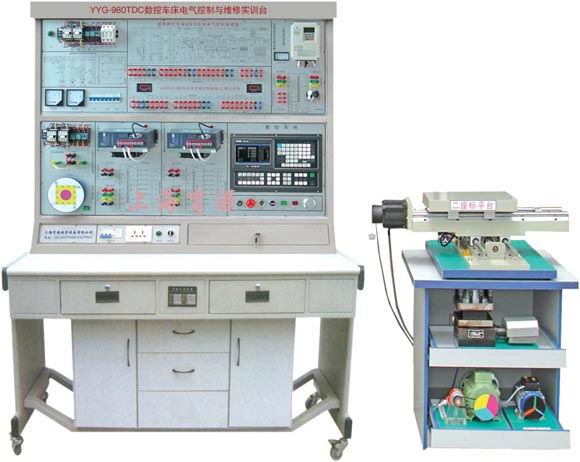

YYG-980TDC数控车床电气控制与维修实训台(广数)


YYG-980TDC数控车床电气控制与维修实训台

一、结构功能
  1、YYG-980TDC 数控车床电气控制与维修实训系统,由实训台和二坐标组成,能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床调试、数控编程与坐标运动等教学实训。
  2、系统采用开放式结构,将一台数控车床电控系统在实训台上进行分解展示,模块化设计,将数控系统接口信号在各模块上展开,信号可测量。
  3、二坐标平台采用直线圆形高碳钢导轨,滚珠丝杆传动。具有较高的定位精度和重复定位精度。
  4、四工位真实电动刀架和模拟刀架,双重演示。
  5、控制屏采用铁质双层亚光密纹喷塑结构。
  6、电源部分采用三相四线380V交流电源供电,漏电保护器控制总电源。
  7、数控系统单元采用广数GSK980TD数控系统。
  8、X/Z进给轴均采用交流伺服电机驱动。
  9、主轴电机由变频器进行无级调速。
  10、设计有专门的故障设置区和排故操作单元。
二、技术性能
  1、输入电源:三相四线380V±10% 50Hz
  2、装置容量:<2KVA
  3、实训台外形尺寸:实训台 1400mm×700mm×1890mm
三、二座标平台参数
  ◆工作台面宽度(长×宽):300mm×400mm
  ◆工作台X轴行程:250mm
  ◆工作台Z轴行程:300mm
  ◆定位精度:0.02 mm
四、部分实训项目
  1、数控车床电气系统的设计
  2、数控系统的参数设置与调整
  3、输入输出接口实训
  4、机床参考点的调试
  5、变频器的调试、参数设置与应用
  6、电动刀架控制实训
  7、数控系统的通讯
  8、伺服电机驱动单元的调试与应用
  9、数控车床故障诊断与维修
  10、数控系统的操作与编程
