YYS-802CMB数控铣床电气控制与维修实训台(半实物/西门子)

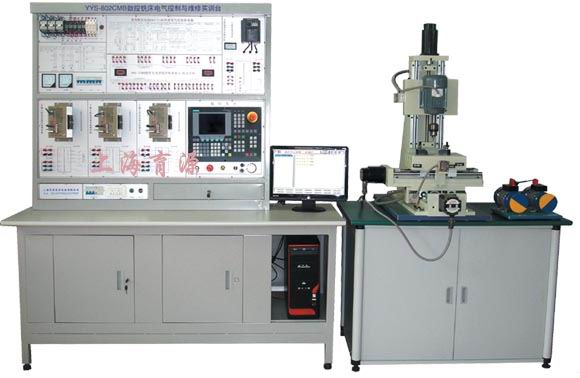

YYS-802CMB数控铣床电气控制与维修实训台

一、结构与特点:
  1、YYS-802CMB数控铣床电气控制与维修实训系统,由实训台和三坐标组成,能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控铣床调试、数控编程与坐标运动等教学实训。
  2、系统采用开放式结构,将一台数控铣床电控系统在实训台上进行分解展示,模块化设计,将数控系统接口信号在各模块上展开,信号可测量。
  3、三坐标平台采用直线圆形高碳钢导轨,滚珠丝杆传动。具有较高的定位精度和重复定位精度。
二、技术性能:
  1、输入电源:三相四线380V±10% 50Hz
  2、装置容量:<2KVA
  3、实训台外形尺寸:1370mm×600mm×1890mm
三、配置及功能:
  1、控制屏采用铁质双层亚光密纹喷塑结构。
  2、数控系统单元采用西门子802C 数控系统。
  3、X/Y/Z进给轴均采用交流伺服电机驱动。
  4、主轴电机由变频器进行无级调速。
  5、设计有专门的故障设置区和排故操作单元。
四、半实物数控铣床参数:
  ◆工作台面宽度(长×宽):300×200mm
  ◆主轴端面至台面最大距离:220 mm
  ◆主轴装夹范围:0.5~13mm
  ◆T型槽数及槽宽:3×8 mm
  ◆工作台X轴行程:180mm
  ◆工作台Y轴行程:90mm
  ◆工作台Z轴行程:200mm
  ◆定位精度:0.02mm
  ◆主电机功率:150W
五、部分实训项目:
  1、数控铣床电气系统的设计
  2、数控系统的参数设置与调整
  3、输入输出接口实训
  4、机床参考点的调试
  5、伺服电机驱动单元的调试与应用
  6、变频器的调试、参数设置与应用
  7、数控系统的通讯
  8、数控铣床故障诊断与维修
  9、数控系统的操作与编程
