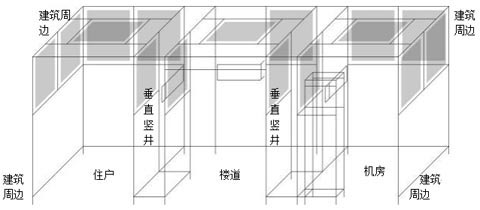

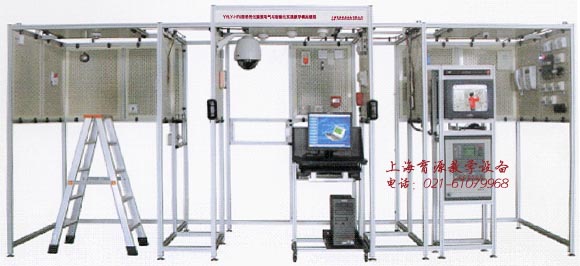

YYLY-HF5型多元化建筑电气与智能化实践教学模拟楼层
YYLY-HF1型建筑电气与智能化实践教学模拟楼层 每套价格：113000元
4715mm×1305mm×1930mm（长×宽×高）
二、设备配置
|
序号
|
设备名称
|
单位
|
基本配备
|
|
1
|
楼宇智能化工程技术实训设备 |
台
|
2
|
|
2
|
火灾自动报警及消防广播电话联动系统实训组合单元 |
套
|
1
|
|
3
|
可视对讲及室内安防系统实训组合单元 |
套
|
1
|
|
4
|
视频监控及周边安防系统实训组合单元 |
套
|
1
|
|
5
|
入侵报警系统实训模块 |
块
|
1
|
|
6
|
智能一卡通系统实训模块 |
块
|
1
|
|
7
|
智能巡更系统实训模块 |
块
|
1
|
|
8
|
远程抄表系统实训模块 |
块
|
1
|
|
9
|
智能家居系统实训模块 |
块
|
1
|
|
10
|
智能照明系统实训模块 |
块
|
1
|
|
11
|
门禁系统实训模块 |
块
|
1
|
|
12
|
火灾自动报警系统实训模块 |
块
|
1
|
|
13
|
LED电子公告屏显示系统实训模块 |
台
|
1
|
|
14
|
卫星及有线电视系统实训设备 |
台
|
1
|
|
15
|
公共广播系统实训设备 |
台
|
1
|
|
16
|
智能停车场系统实训设备 |
套
|
1
|
|
17
|
中央空调系统实训设备
|
套
|
1
|
YYLY-FX1火灾自动报警及消防广播电话联动系统实训组合单元
每套价格：95000元
消防中心单元实训机架
探测报警单元实训模块
广播电话单元实训模块 联动控制单元实训模块
1、系统概述
本系统通过目前主流消防系统中常用的各种火灾探测器（感温型和感烟型）的参数变化来进行火灾报警，并实现相关的联动控制。系统采用总线结构，采用带联动功能的火灾报警控制器，配套消防电话系统及消防广播系统，可进行消防报警及联动模拟、消防事故广播、消防电话、地址编码、编程设定等实践项目。
2、包含主要模块
1) 主机控制模块
2) 探测报警模块
3) 广播电话模块
4) 消防中心实训单元
3、配置关系
4、实训项目
实训项目一：系统主机编程设计设置操作
实训项目二：前端元器件地址编码设置
实训项目三：系统的管理操作
实训项目四：系统的数据查询打印操作
实训项目五：设备启停操作
实训项目六：单点操作
实训项目七：联动编程
5、配置清单
|
序号
|
设备名称
|
设备型号
|
单位 |
数量
|
|
1
| 火灾报警控制器
| GST-200
|
只
|
1
|
|
2
| 点型感烟火灾探测器
| G3
|
只
|
1
|
|
3
| 点型感温火灾探测器
| G3N
|
只
|
1
|
|
4
| 探测器通用底座
| DZ-02
|
只
|
2
|
|
5
| 手动报警按钮
| GST-9122
|
只
|
1
|
|
6
| 消火栓报价按钮
|
|
只
|
1
|
|
7
| 声光报警器
|
|
只
|
1
|
|
8
| 隔离模块
|
|
只
|
1
|
|
9
| 单输入模块
|
|
只
|
1
|
|
10
| 单输入输出模块
|
|
只
|
1
|
|
11
| 电子编码器
|
|
只
|
1
|
|
12
| 火灾显示盘
| ZF-101
|
只
|
1
|
|
13
| 消防电话主机
|
|
只
|
1
|
|
14
| CD录放机
|
|
只
|
1
|
|
15
| 广播功率放大器
|
|
只
|
1
|
|
16
| 消防电话模块
|
|
只
|
1
|
|
17
| 音响
|
|
只
|
1
|
|
18
| 消防电话模块
|
|
只
|
2
|
|
19
| 消防电话
|
|
只
|
2
|
|
20
| 消防广播模块
|
|
只
|
1
|
YYLY-FA1可视对讲及室内安防系统实训组合单元
每套价格：58000元
1、主体功能要求
结合当前对讲门禁及室内安防系统的根本技术要点，采用市场主流对讲门禁及室内安防全套设备，根据实训内容的灵活配置，实现住户、大楼及小区各不同区域中的各类对讲门禁及室内安防器件的联系，系统稳定可靠，结构合理清晰，可为示教及实训创造更多有利条件。
可视对讲及室内安防系统要求由1个住户模块、1个大楼模块、1个小区模块组成
2、配置要求
(1) 住户模块
|
序号
|
功能特性
|
规格 参数 牌子
|
数量 |
单位
|
|
1
| 标准网孔板
| 750mm×600mm×35mm
|
1
|
块
|
|
2
| 安全插拔孔面板
| 685mm×45mm×3mm
|
1
|
块
|
|
3
| 门前铃
| 放置于住户入口，呼叫，可视，对讲
|
1
|
个
|
|
4
| 室内分机
| 免提型，免扰设置，手动监视或自动显示住户门口或大楼门口来访者图像，接收室外主机、小区门口机和管理中心机呼叫、对讲和开锁，5防区安防（布/撤），报警，呼叫管理中心且信息互联
|
1
|
台
|
|
5
| 电控锁
| JG-5A
|
1
|
个
|
|
6
| 门磁开关
| SD-8523_SELCO
|
1
|
对
|
|
7
| 被动红外空间探测器
| DS940T-CHI_BOSCH
|
1
|
对
|
|
8
| 烟感探测器
| LH-94II
|
1
|
对
|
|
9
| 燃气探测器
| LH-88II
|
1
|
对
|
|
10
| 紧急求助按钮
| H0-01B
|
1
|
对
|
|
11
| 警铃
| JL3-24V_10*10*0.53（cm)
|
1
|
对
|
|
12
| 安全插拔线
| 200mm,600mm,1000mm
|
1
|
批
|
(2) 大楼模块
|
序号
|
功能特性
|
规格 参数 牌子
|
数量 |
单位
|
|
1
| 标准网孔板
| 750mm×600mm×35mm
|
1
|
块
|
|
2
| 安全插拔孔面板
| 685mm×45mm×3mm
|
1
|
块
|
|
3
| 室外主机
| 放置于大楼入口，呼叫住户，对讲，夜光红外补偿，密码开锁，锁控时间设置，键盘夜视灯，ID/
IC卡开门、巡更，胁迫开门，锁控时间设置，防拆
|
1
|
台
|
|
4
| 层间分配器
| 分配一个大楼里的住户，2分支，可连接2个住户
|
1
|
个
|
|
5
| 联网器
| GST-DJ6327B
|
1
|
个
|
|
6
| 电磁锁控制器
| YL-LY01
|
1
|
个
|
|
7
| 开门按钮
| 朗能
|
1
|
个
|
|
8
| 电磁锁
| 60kg
|
1
|
个
|
|
9
| 防拆模拟（开关）
| NO
|
1
|
个
|
|
10
| 安全插拔线
| 20mm,60mm,100mm
|
1
|
批
|
|
11
| ID卡
| ID
|
4
|
张
|
|
12
| 安全插拔线
| 20mm,60mm,100mm
|
1
|
批
|
(3) 小区模块
|
序号
|
功能特性
|
规格 参数 牌子
|
数量 |
单位
|
|
1
| 标准网孔板
| 750mm×600mm×35mm
|
1
|
块
|
|
2
| 安全插拔孔面板
| 685mm×45mm×3mm
|
1
|
块
|
|
3
| 小区门口机
| 放置于小区入口，呼叫住户，对讲，夜光红外补偿，密码开锁，锁控时间设置，键盘夜视灯，胁迫开门，防拆
|
1
|
台
|
|
4
| 联网器
| 通过CAN总线连成小区区域/中心网络
|
1
|
个
|
|
5
| 管理中心机
| 与小区门口机、室外主机和室内分机对讲，进行小区门口机和室外主机开锁，自动/手动监视小区门口机和室外主机图像，接收小区门口机、室外主机和室内分机的报警信息并存储，声光提示，开门和巡更等信息存储和查询，密码管理
|
1
|
台
|
|
6
| 电磁锁控制器
| YL-LY01
|
1
|
个
|
|
7
| 开门按钮
| 朗能
|
1
|
个
|
|
8
| 电磁锁
| 60kg
|
1
|
个
|
|
9
| 防拆模拟（开关）
| NO
|
1
|
个
|
|
10
| 通讯转换模块
| K7110
|
1
|
个
|
|
11
| 对讲门禁及室内安防系统管理软件
| GST-DJ6000
|
4
|
套
|
|
12
| 安全插拔线
| 200mm,600mm,1000mm
|
1
|
批
|
3、实训项目要求
(1) 各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统
(2) 室内安防系统布/撤防的设计、接线、调试和演习
(3) 住户系统的设计、接线、调试和演习
(4) 住户与大楼系统的设计、接线、调试和演习
(5) 住户、大楼与小区系统的设计、接线、调试和演习
对讲门禁及室内安防系统管理软件的操作及管理 |
