建筑楼宇实验实训装置.物业实训设备.楼宇消防.楼宇布线.楼宇通讯.楼宇安防.物联网实验装置


楼宇布线实训,综合布线系统实训装置,弱电井中垂直工作区,建筑群设备间光纤传输系统装置


             YYLY-WB01型综合布线与计算机网络系统实验装置

一、系统概述
  YYLY-WB01型综合布线与计算机网络系统实验装置,是智能建筑通讯自动化系统的重要组成部分,也是建筑物实现内部通讯及外部通讯的信息通路,是数据、信号交换与处理的重要环节。建筑物内部与外部信息(语音信息、数据信息、视频信息等)使用单位的信息交流、交换,都需通过综合布线与计算机网络系统来实现。

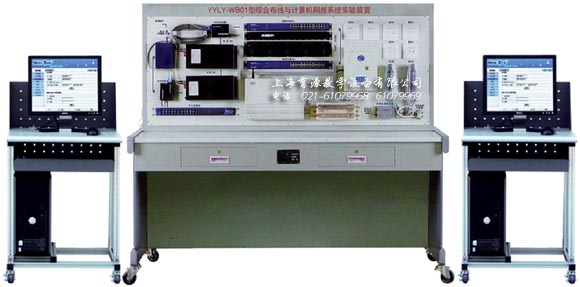

    综合布线与计算机网络系统实验装置
                 YYLY-WB01型综合布线与计算机网络系统实验装置

二、系统结构

  综合布线系统主要由数据网络、语音网络、有线电视网络三大部分组成。其中数据网络为计算机网络系统,语音网络为电话网络系统。
 1、数据网络
  数据网络由路由器、中心交换机、光纤收发器、光纤盒、楼层交换机、理线环、配线架、信息模块等组成。
 2、语音网络
 3、有线电视网络
三、系统特点
 1、YYLY-WB01型综合布线与计算机网络系统实验装置,内容丰富,既含有计算机数据网络,又含有电话语音网络和有线电视网络;
 2、系统完整,它包含了综合布线的工作区子系统、水平干线子系统、管理区子系统、垂直干线子系统和设备间子系统;
 3、装置中所采用的部件均是实际工程中所用的知名品牌,有较强的实用和通用性;
 4、数据网络结合了光纤和双绞线两种布线网络,包含了568B、568A两种RJ45接线方式;
 5、路由器带有防火墙功能,中心交换机支持VLAN、WEB网管、集群管理、系统日志等功能;支持多种配置方式。
四、技术参数
  输入电源:单相三线~220V±10% 50Hz/60Hz
  环境温度:-20℃~+45℃
  装置容量:<0.5kVA
  外形尺寸:1668mm×805mm×1484mm
  安全保护:具有漏电自动保护装置
五、实验项目
  RJ45插头的跳线制作与测试
  工作区子系统的认识及组建
  水平布线子系统的认识及组建
  管理子系统的认识及组建
  垂直干线子系统的认识及组建
  路由器的使用与设置
  中心交换机的使用与编程
  设备间子系统的认识及组建
  数据网络的故障设置
  语音跳线的制作
  程控交换机的认识及编程
  语音网络的认识及系统组建
  数据网络的故障设置
  有线电视网络的认识
  局域网的认识与组建
六、基本配置
 1、电源控制屏(铁质双层亚光密纹喷塑结构)
  交流电源:单相220V 50Hz,带有过流保护装置。
 2、实验桌
  实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造型美观大方;设有两个大抽屉、柜门,分别用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
 3、路由器
  支持CSMA/CD、PPPoE、PPP、IP、ARP、DHCP、TCP、UDP、HTTP、FTP、DNS基本协议;支持静态路由和动态路由(RIP1/RIP2);具有网络地址转换(NAT)屏蔽外部的攻击,具有锁定特定端口、锁定特定 IP、锁定特定目标URL 的能力;提供虚拟服务和DMZ方式的Internet访问;基于WEB的管理界面,登录密码验证,广域网口和局域网口的MAC地址配置,WAN接口具有DHCP客户端能力,LAN接口提供DHCP服务器,DNS代理,远程管理,恢复出厂默认配置;最大连接主机数:100台;网络吞吐量:最高80Mbps;内建防火墙,产品采用全新的集成安全设计模式,将安全设计渗透到每个模块、每个协议、每个业务流程中,为实现企业网络的安全防护带来最有效的保障;WAN端口支持多种基于以太网的INTERNET连接模式:PPPoE(虚拟拨号)、动态IP(即DHCP 客户端)和静态IP。
 4、中心交换机
  具有24个10/100M以太网端口,支持全、半双工、VLAN;命令行接口配置;支持Telnet远程配置;通过Console口配置;远端拨号;SNMP V1/V2/V3;iManager N2000及QuidView网管系统;WEB网管;支持集群管理;RMON(Remote monitor)1,2,3,9组MIB;系统日志等,并具有网管功能。
 5、多模光纤收发器
  支持10/100Mbps自适应和全双工/半双工自动转换功能;采用高效交换功能核心芯片,内有大容量的包缓冲器,支持直通或存储转发机制,具有二层交换的所有硬件功能,可以通过状态指示,提供丰富的差错检测功能;双绞线接口可选择交叉/直通连接,具有交叉电缆和直连电缆转换开关;优质的光收发一体模块有良好的光和电气特性,保证数据传输可靠,工作寿命长, 该模块传输动态范围在30dB以上;提供四个LED指示器方便诊断及监视网络状态:电源、UTP 连通/运行、光纤连通/运行、冲突等;采用四层电路板设计,先进的表面焊接流水线加工生产,模块工作稳定,数据传输平稳,抗干扰能力强。
 6、楼层交换机
  支持IEEE802.3 10Base-T、IEEE802.3u 100Base-TX网络标准、CSMA/CD协议;具有10/100Mbps(半双工)、20/200Mbps(全双工)传输速率;LED电源指示灯、LINK/ACT、10/100M;支持UTP/STP 3类或5类电缆媒体介质;24个RJ45 端口;通过FCC Part 15 Class A,CE认证。
 7、程控交换机
  2路输入,8路输出,模拟空分交换制式;音频拨号方式。
主要功能:1.电脑话务员,停电直通;2.来电显示,人工值班;3.弹性编码,直拨外线;4.等级设置,通话保密;5.特许拨号字头,呼出限制;6.代接功能,三方通话;7.强插和监听,数码录音;8.出局外线连接,音乐保留。
 8、其它
  具有光纤收发模块、24口配线架、24口理线环、110 100对配线架、电话配线箱、J45模块和RJ11模块。
 9、豪华型电脑桌
  桌面为防火、防水、耐磨高密度板,结构坚固,造型美观;设有一个柜门,可用于放置工具、存放资料等,电脑桌还设有四个万向轮(带锁紧功能),便于移动和固定。
