YYLY-HF3B 智能安保工程系统实训装置
一、 系统概述
YYLY-HF3B 智能安保工程系统实训装置包含一个管理中心、两个模拟房间和一个公共区域。其中管理中心主要由大型报警主机、硬盘录像机、矩阵主机以及网络控制器等组成。两个模拟房间内安装了现场工程中应用广泛的报警探测器以及典型的摄像机，公共区域装有两个智能球机，其中一个具有目标自动跟踪功能。操作者通过对现场环境的分析，进行部件安装方案的设计，根据设计方案进行设备的安装、接线和调试。操作者通过该装置可掌握安保系统中典型设备的应用，了解安保系统的组成，培养设计安保系统的能力。

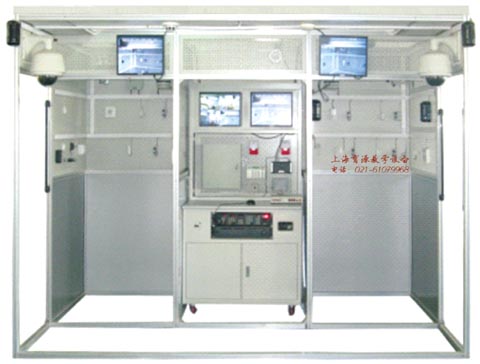

YYLY-HF3B
智能安保工程系统实训装置
二、 产品特点
1. YYLY-HF3B 智能安保工程系统实训装置分为闭路电视监控系统、防盗报警系统以及门禁系统。
2. 特定区域安装指定器件，用于模拟现场工程中特定区域，如某网孔板安装了门禁机、门磁开关、电插锁以及开门按钮，用于模拟楼宇内的区域门禁系统。
3. 通过对摄像机的选择、安装，实现闭路电视系统的无盲点监控。
4. 通过对报警探测器的选择、安装，实现警戒范围的无盲区。
5. 可通过上位机软件对系统进行管理。
6. 整个系统的功能接近于现场环境，从而使学生在学习该套实训装置的同时，增强其工程应用能力。
三、 技术参数
1. 输入电压：单相三线～220V±10% 50Hz
2. 工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量：＜1kVA
4. 安全保护措施：具有接地保护、漏电保护功能，安全指标符合国家标准。
四、 实训内容
1. 安全防范系统的认识
2. 各类报警探测器与报警主机的安装与连接
3. 各类摄像机、矩阵主机和硬盘录像机的安装与连接
4. 大型报警主机的基本操作与编程
5. 液晶键盘的基本操作与编程
6. 报警探测器的安装与调试
7. 摄像机的安装与调试
8. 矩阵主机的安装与调试
9. 硬盘录像机的安装与调试
10. 门禁系统的安装与调试
11. 设计并组建一个安防系统
|
