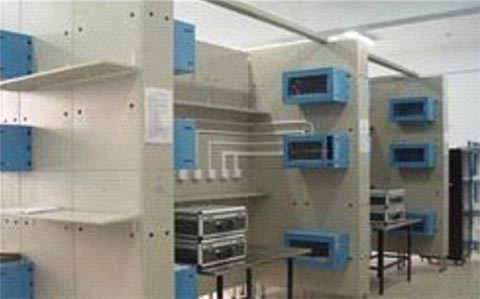

YYBAS-BX3 钢结构模拟工程实训楼（32-48人同时实训）
YYBAS-BX3 钢结构模拟工程实训楼（32-48人同时实训）
一、结构：
全钢结构，能够进行5000次以上的重复实验。长7950mm，宽2650mm，高2600mm。成"十十十"型，分12单元。由12模块组成12个角，每个角4人，满足48人同时实训。同时或者交叉模拟网络综合工程的12个工作区、12个设备间、12个垂直、12个水平、6个管理等子系统。模块化设计。每个实训柜由冷轧钢板弯曲组成，门板由200mm、400mm、800mm高几种规格组成，可拆装。
1、每个实训墙模块面板上开有M6的螺孔，螺丝孔间距为10cm。在螺丝孔后可以直接固定螺帽，或者在门板后直接配置木板，用自攻螺丝进行固定。
2、实训墙单元之间有连接件，线缆能够在墙体内部自由穿越。
3、实训墙底部有底座，底座和实训墙之间通过螺丝固定，底座之间有连接件。线缆能够在底座内部自由穿越。底座侧边有开孔。
二、功能：
1）能够模拟实际建筑物的所有综合布线功能区域。可完成干线、配线布线和墙上线槽、线缆敷设，以及机柜安装和工作区信息模块端接等实训。
2）每个实训区域可布置明装及暗装双口信息插座，模拟楼板可布置双口地板信息插座。
整套装置可布置布置明装及暗装双口信息插座，双口地板信息插座。墙面安装孔采用标准自攻螺丝进行线槽、底盒的实训安装，墙面安装孔孔距为3.5X3.5cm，墙面内嵌高密度安装板，可多次安装使用和更换。
3）墙面预设各种网络设备、智能楼宇系统前端设备、插座、机柜等安装螺孔，可模拟线槽和底盒的现实安装环境。
4）具有网络综合布线设计和工程实训平台功能。
三、实训功能说明：
1）钢结构的模拟建筑物是仿真的网络工程实训环境。完全模拟一栋真实建筑物的七大子系统，同时具备建筑物的明布线和暗布线两种方式，要求每个学生最少完整安装一个明装、一个暗装、一个地板安装共三个信息点，以项目组为单位完成综合布线6个子系统的设计、安装、工程管理/监理、测试验收等内容的综合训练。
2）实训内容：方案设计；图纸制作；管槽路由安装；线缆与设备安装施工；模块、面板安装；系统测试与验收；文档整理等。
|
