YYBAS-BX2型多功能综合布线实训台（32-48人同时实训）
YYBAS-BX2型多功能综合布线实训台（32-48人同时实训）

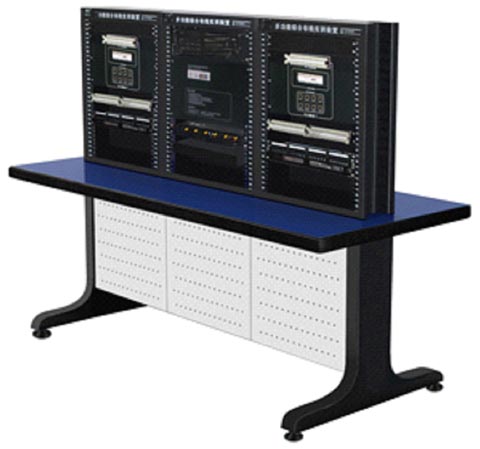

一、结构：
台式；长2000mm×宽860mm×高1480mm。
多功能综合布线实训装置由双绞线打线实训、双绞线跳线制作实训、双绞线端接测试实训、配线子系统管/槽布线技术实训、光纤端接和配线实训、以及双绞线端接故障演示实训等装置组成，物理上与实训室中心设备间机架用5E类双绞线相连，是完善的可使用的有源网络子系统实体。实训操作台可维护性强，各个训练功能和测试功能模组全部采用结构化设计，当其中一部分因磨损需要更换时可以采用最小化的方式，只需对单一模组进行更换，节约维护成本和教学成本。
二、性能：
1）★能满足6人、每人1套实训装置同时进行铜缆或光缆端接实训，实训台双面操作，每个学生独立操作区域宽度不小于600毫米，彼此之间不会干扰；
2）★双绞线端接测试实训。测试双绞线端接常见的故障现象包括开路、短路、交叉线对、反向线对和串对等，测试结果用液晶进行显示。
3）★双绞线端接故障演示实训，利用双绞线端接故障演示装置，学生可以真实模拟测试常见网络布线工程中出现的各种布线故障，提高布线质量，积累正确布线和排除布线故障的经验。
4）光缆配线和熔接实训，两个光纤配线架之间相互连接进行熔接操作实训，也能与其它光纤配线架相互连接进行熔接操作实训。
三、配置要求：
1）★双绞线端接测试装置1台，带液晶显示器；
2）★双绞线打线测试实训装置4套，每套包括8个4对110接线端子，内置端接测试模块，配套LED指示灯；
3）★双绞线跳线测试实训装置4套，每套包括8个RJ45网络接口，内置端接测试模块；
4）光缆实训模组2套，每套实训模组包括ST、SC耦合器各12个；
5）19"14U三联开放式操作台1张；
6）24口网络配线架4个，100对110语音跳线架4个，理线环4个；
7）操作台1张。
四、实训功能：
1）★双绞线打线实训：每套打线测试实训装置配8个4对110接线端子，用4根双绞线，可训练打线64次。4套装置可训练打线256次。
2）★双绞线跳线制作实训：每套跳线测试实训装置配8个RJ45网络接口，用4根双绞线，可训练压线8次。4套装置可训练压线32次。
3）★双绞线端接测试实训：对双绞线接线图，包括正常连接、开路（断路）、短路、反向线对（Reversed Pair）、交叉线对(Crossed
Pairs)和串对(Split Pairs)，进行测试实训。
4）★双绞线端接故障演示实训：通过嵌入式系统和LCD模拟演示双绞线端接状态（接线图），包括正常连接、开路（断路）、短路、反向线对（Reversed
Pair）、交叉线对(Crossed Pairs)和串对(Split Pairs)故障等。
5）光缆配线和熔接实训：每次能够熔接4根6芯光纤，也能插接12根ST-ST光纤跳线或者12根SC-SC光纤跳线，或者24根ST-SC光纤跳线。
6）能够进行综合布线系统各种永久链路实训。实验仪与配线架、跳线架、跳线等组合，进行多种永久链路端接实训。能够搭建多种网络链路和测试链路的平台。
7）综合布线工程实训：水平子系统管/槽布线技术实训；工作区子系统网络插座安装实训。
|
