YYLY-RG2型热水供暖系统管道安装实训装置
一、热水供暖系统管道安装实训系统介绍
热水供暖系统管道安装实训系统”涉及供热设备构造、系统组成与设计、运行调节及维护等方面的实训，展示不同热水采暖系统型式的特点。注重学生职业能力的培养，强化其实践能力与专业技能。使学生更好地了解各种型式的采暖系统在实际中的应用，对供热工程、采暖系统、采暖设备及管道等有初步认识。适合职业院校供热通风与空调工程技术专业相关课程的实训教学。

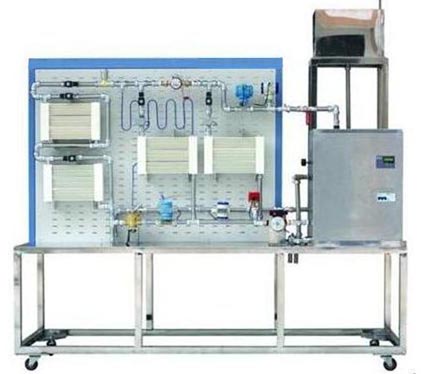

YYLY-RG2型热水供暖系统管道安装实训装置
二、热水供暖系统管道安装实训系统特点
能够全面展现热水供暖系统结构及热水供暖系统维修的全部过程，满足实训、工程训练的需要采用活动接头的形式，可根据设计的需要选取不同的组合完成不同的管道连接，十分灵活方便系统与实际应用的供热系统在连接方式、热量交换等方面完全一致综合性强，可组成多种热水供暖系统，具有多种控制方式热水供暖系统管道安装实训系统技术性能
输入电源：三相四线～380V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
系统容量：＜9kVA
安全保护：设有电流型漏电保护、接地保护，安全符合相关国家标准
三、热水供暖系统管道安装实训系统配置
提供实训台、热源、散热器、阀门、供热管道及仪表等；根据实训要求选择不同的器件，进行系统管道的安装，系统的安装主要包括垂直式单管上供下回式系统安装、垂直式单管上供上回式系统安装、垂直式单管下供下回式系统安装、垂直式双管上供下回式系统安装、垂直式双管下供下回式系统安装、水平式单管串联式系统安装、水平式单管跨跃式系统安装等。
实训台：采用不锈钢台架与网孔板组合结构，安装器件方便，在实训台上安装万向轮。
供热系统：主要由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量分配表、自力式压差控制阀、恒温控制阀和自动排气阀、压力传感器、温度传感器等设备组成。
四、热水供暖系统管道安装实训系统实训项目
1.热水供暖系统管道安装实训系统实训项目
2.热水供暖管材、管件及附件的连接
3.热水供暖管道法兰和阀门安装
4.热水采暖分户热计量系统组装
5.热水供暖管道的试压、清洗及试运行
6.热水供暖系统故障设置与排除
|
