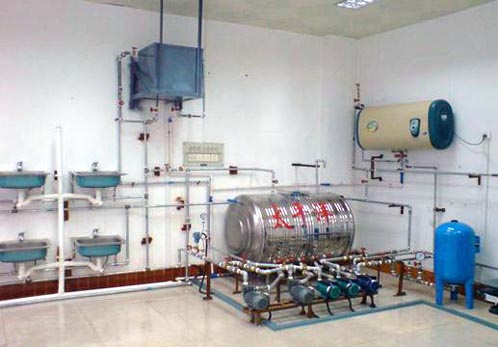

YYLY-GDAZ1型管道安装及控制实训装置
一、功能特性
用户终端：不锈钢水盘，冷、热两用水龙头，模拟两层各3个住户用水终端
水池：不锈钢制作，一路输入四路输出，向各系统提供恒定水源，设置有浮球开关和排气孔，保证水池水位。
三相水泵：两台，为恒压供水系统提供动力
单相水泵：三台，分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力
压力变送器：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力
膜盒压力表：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力
高位水箱：水泵水箱联供水系统蓄水装置，水泵水箱联合供水实训时向用户终端提供水源，内设高、低水位开关实现水泵的自动启停
气压水罐：气压供水系统蓄水装置，气压供水系统实训时向用户终端提供压力水源
高低压力开关：检测气压供水系统管道当前压力，为水泵启停提供信号
压力表：检测气压供水系统管道当前压力，可检测0-1MPa压力
热水器：为供热/暖系统提供热源，内置温度检测和控制电路
散热片：钢管与铜片制作，将热水中的热量传递到室内空气
控制电柜：系统控制单元，包括DDC直接控制器、变频器、交流接触器以及相关控制、保护设备
组态软件：配套组态王软件及给排水系统组态监控程序，通过计算机对给排水系统进行在线监视与控制
计算机：安装LonMaker3.2l软件，安装秘维护LON网络，对系统进行在线监控
进水、排水管道：包括水管、手阀、单向阀以及各种配套设备
YYLY-GDAZ1型管道安装及控制实训装置
二、技术指标
外形尺寸：1500×1000×2400mm
框架材料：304不锈钢
地板材料：钢化玻璃
进水要求：0.05MPa～0.75MPa
安全保护：具有漏电自动保护装置和接地保护
三、主要配置
一二层入户处均设热计量表及阀门，一层供暖系统为单管跨越式供暖系统，左、中、右三面框壁各设置铜铝复合散热器、薄壁钢管散热器（艺术造型）、普通钢制散热器；二层供暖系统为双管下供下回式系统，散热器左、中、右依次为板翼散热器、薄壁钢管散热器（艺术造型）、卫生间小背篓散热器。供回水主立管沿框架左侧设置。
四、实训项目
实训一：单元住宅楼分户热计量采暖系统操作演示
实训二：单管跨越式供暖系统的认识
实训三：双管下供下回式供暖系统的认识
实训四：热计量表的计量操作及拆装实训
实训五：锅炉的拆装及操作实训
实训六：循环泵的操作及拆装实训
实训七：分水器、集水器的操作及拆装实训
实训八：薄壁钢管散热器的拆装实训
实训九：铜铝复合散热器的拆装实训
实训十：普通钢制散热器的拆装实训
实训十一：卫生间小背篓散热器的拆装实训
实训十二：板翼散热器的拆装实训
|
