智能楼宇自控实验实训装置.空调监控.给排水监控.暖通监控.照明监控.供配电监控.电梯监控.冷冻监控系统实验实训装置
|
||||||

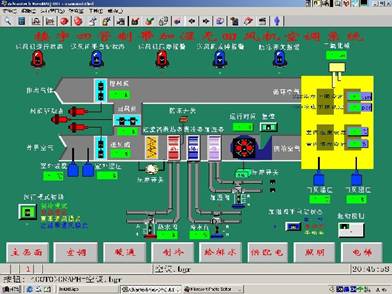

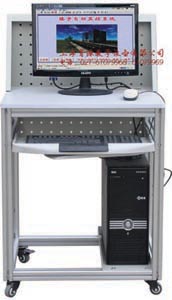

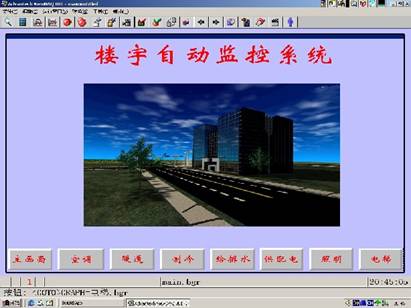

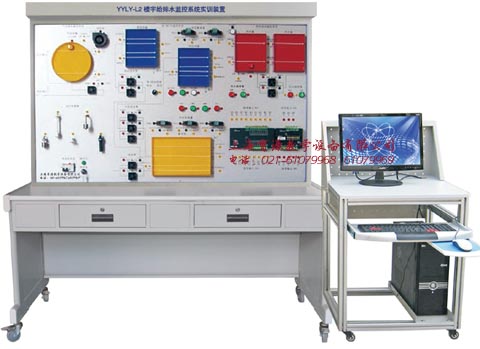

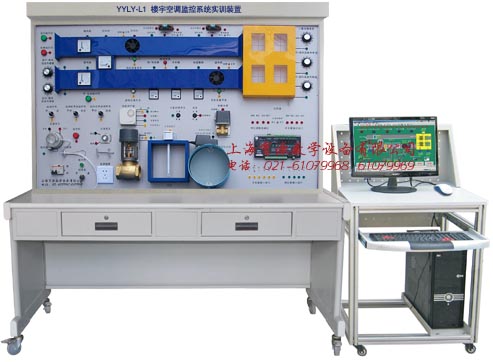

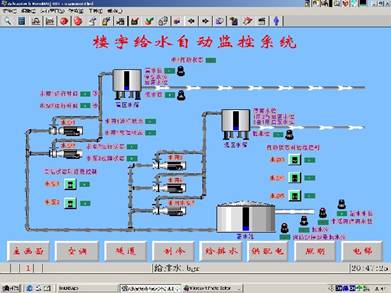

| YYLY-L楼宇自控中央计算机管理中心 （1）装置组成： 楼宇自控中央计算机管理中心，主要由网卡、组态软件、配置软件、控制软件系统等组成。 （2）系统实训功能： 中央管理系统能通过中央数据库服务器，它将保存系统监控节点的资料、图形，所有在网络上的客服端及监控节点都由中央数据库服务器控制与管理。包含登录，下载，安全管理等。   楼宇自控中央计算机管理中心硬件设备 楼宇自控中央计算机管理中心软件界面 （3）系统技术指标： 工作电压：单相三线220V±5% 50Hz 整机容量：＜300W 外型尺寸：800×700×1500mm （4）可以做的实训项目： 实训项目一：中央计算机管理中心的操作 实训项目二：各系统的监控操作 实训项目三：网际组态软件的组态与编程 实训项目四：LonMaker软件的使用方法 实训项目五：DDC的编程与配置 YYLY-L1 楼宇空调监控系统实验实训装置 （1）装置组成： 楼宇空调监控系统实验实训装置，元器件均采用实物，整个实训装置主要由数字控制器、LON卡、温度控制器、传感器、电表系列、电磁阀、变压器、风阀驱动器系统等组成。 （2）系统实训功能： 能进行各种空调系统控制操作的演示、DDC控制器的操作与编程、新风机控制、温度传感器的安装与连接、水阀门驱动器的安装与连接、风门驱动器的安装与连接、压差传感器的安装与连接、防冻开关的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。   YYLY-L1 楼宇空调监控系统实训装置 楼宇空调监控系统软件界面 （3）系统技术指示： a、工作电压：单相三线220V±5% 50Hz b、整机容量：＜300W c、外形尺寸： 1500×700×1800 mm d、安全保护：具有漏电自动保护装置 e、故障设置：具有故障设置系统 （4）可以做的实训项目： 实训项目一：设备的安装操作 实训项目二：系统接线操作 实训项目三：新风温度测量 实训项目四：回风及室内温度测量 实训项目五：空调机组的启停、故障检测操作 实训项目六：DDC现场控制器编程检测 实训项目七：压差开关控制操作 实训项目八：风阀驱动器的安装调试操作 实训项目九：线路故障的判断与处理 实训项目十：设备故障的判断与处理 实训项目十一：设计并安装一个简易应用 实训项目十二：设计有关控制点位信息表格 实训项目十三：组态软件设计实训项目 实训项目十四：系统调试实训项目 YYLY-L2 楼宇给排水监控系统实验实训装置 （1）装置组成： 楼宇给排水监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。 （2）系统实训功能： 能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。   YYLY-L2 楼宇给排水监控系统实训装置 楼宇给排水监控系统软件界面 （3）系统技术指示： a、工作电压：单相三线220V±5% 50Hz b、整机容量：＜300W c、外形尺寸： 1500×700×1800mm d、安全保护：具有漏电自动保护装置 e、故障设置：具有故障设置系统 （4）可以做的实训项目： 实训项目一：楼宇给水监控系统的实训 实训项目二：楼宇排水监控系统实训 实训项目三：楼宇气压给水监控系统实训 实训项目四：楼宇热水给水监控系统实训 实训项目五：线路故障的判断与处理 实训项目六：设备故障的判断下处理 实训项目七：设计并安装一个简易应用系统 实训项目八：设计有关控制点位信息表格 实训项目九：组态软件设计实训项目 实训项目十：系统调试实训项目 YYLY-L3 楼宇暖通监控系统实验实训装置 （1）装置组成： 楼宇暖通监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、温度传感器、仿真水箱、多种水位传感器、多种电动水阀、仿真锅炉、仿真水泵等组成。 （2）系统实训功能： 能进行各种锅炉暖通系统控制操作演示、DDC控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统、报警及联锁保护功能的操作实训，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。   YYLY-L3 楼宇暖通监控系统实训装置 楼宇暖通监控系统软件界面 （3）系统技术指示： a、工作电压：单相三线220V±5% 50Hz b、整机容量：＜300W c、外形尺寸： 1500×700×1800mm d、安全保护：具有漏电自动保护装置 e、故障设置：具有故障设置系统 （4）可以做的实训项目： 实训项目一：楼宇锅炉程序控制实训 实训项目二：楼宇锅炉水位自动调节控制实训 实训项目三：楼宇锅炉蒸汽压力自动调节控制实训 实训项目四：锅炉汽包水位与锅炉给水阀的联动控制 实训项目五：楼宇三冲量调节系统自动控制实训 实训项目六：锅炉除氧器压力与锅炉除氧器进汽阀的联动控制 实训项目七：锅炉除氧器水位与锅炉除氧器进水阀的联动控制 实训项目八：空调膨胀水箱与空调水泵的联动控制 实训项目九：空调供水热交换器二次侧(低温)热水出口温度自动联锁控制 实训项目十：供暖供水热交换器二次侧（低温）热水供回水温度控制 实训项目十一：生活供水热交换器二次侧（低温）热水出口温度控制 实训项目十二：生活循环泵与生活调节阀的联动控制 实训项目十三：供暖热水回路中的循环水泵的控制 实训项目十四：线路故障的判断与处理 实训项目十五：设备故障的判断与处理 实训项目十六：设计并安装一个简易应用系统 实训项目十七：组态软件设计实训项目 YYLY-L4 楼宇照明监控系统实验实训装置 （1）装置组成： 楼宇照明监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、时钟控制器、照度传感器、动静探测器、遥控器、仿真灯具、组态软件、配置软件、控制软件、专用管理电脑等组成。 （2）系统实训功能： 能进行各种灯光照明系统操作演示、直接数字控制器（DDC）的操作与编程、时钟控制的编程与操作、照度自动调节控制、动静探测控制、区域场景控制、手动遥控器控制，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。   YYLY-L4 楼宇照明监控系统实训装置 楼宇照明监控系统软件界面 （3）系统技术指示： a、工作电压：单相三线220V±5% 50Hz b、整机容量：＜300W c、外形尺寸： 1500×700×1800mm d、安全保护：具有漏电自动保护装置 e、故障设置：具有故障设置系统 （4）可以做的实训项目： 实训项目一：公共区域照明控制与操作实训 实训项目二：办公室照度自动调节控制与操作实训 实训项目三：景观照明控制与操作实训 实训项目四：情景照明控制与操作实训 实训项目五：应急照明控制与操作实训 实训项目六：手动遥控器控制与操作实训 实训项目七：线路故障的判断与处理 实训项目八：设备故障的判断与处理 实训项目九：设计并安装一个简易应用系统 实训项目十：组态软件设计实训项目 YYLY-L5 楼宇供配电监控系统实验实训装置 （1）装置组成： 楼宇供配电监控系统实验实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。 （2）系统实训功能： 能进行各种供配电系统模拟操作演示、DDC控制器的操作与编程，双电源明备用监控系统、双电源暗备用监控系统、低压侧供配电监控系统、环网供电监控系统等实训，监测变压器超温报警、超温预报警，监测变压器的电压、设备启停状态，故障状态，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。   YYLY-L5 楼宇供配电监控系统实验实训装置 楼宇供配电监控系统软件界面 （3）系统技术指示： a、工作电压：单相三线220V±5% 50Hz b、整机容量：＜300W c、外形尺寸： 1500×700×1800mm d、安全保护：具有漏电自动保护装置 e、故障设置：具有故障设置系统 （4）可以做的实训项目： 实训项目一：DDC现场控制器安装操作 实训项目二：DDC现场控制器设置操作 实训项目三：双电源明备用监控系统控制 实训项目四：双电源暗备用监控系统控制 实训项目五：低压侧供配电监控系统控制 实训项目六：环网供电监控系统控制 实训项目七：线路故障的判断与处理 实训项目八：设备故障的判断与处理 实训项目九：设计并安装一个简易应用系统 YYLY-L6 楼宇电梯监控系统实验实训装置 （1）装置组成： 楼宇电梯监控系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、指示灯、组态软件、配置软件、控制软件、专用管理电脑等组成。 （2）系统实训功能： 能进行各种电梯控制系统操作演示、直接数字控制器（DDC）的操作与配置、电梯正常运行状态的监控、电梯故障报警状态的监控、电梯事故保护控制、电梯联动保护控制、两台电梯的群控，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。   YYLY-L6 楼宇电梯监控系统实验实训装置 楼宇电梯监控系统软件界面 （3）系统技术指示： a、工作电压：单相三线220V±5% 50Hz b、整机容量：＜300W c、外形尺寸： 1500×700×1800mm d、安全保护：具有漏电自动保护装置 e、故障设置：具有故障设置系统 （4）可以做的实训项目： 实训项目一：电梯设备认识实训 实训项目二：大型的客梯监控实训 实训项目三：观光梯监控实训 实训项目四：自动扶梯监控实训 实训项目五：对电梯系统运行状态、启停控制、故障检测实训 实训项目六：各相关参数设置测量实训 实训项目七：线路及设备故障的判断与处理 实训项目八：设计并安装一个简易应用系统 YYLY-L7 楼宇冷冻监控系统实验实训装置 （1）装置组成： 楼宇冷冻监控系统实验实训装置的控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、指示灯、组态软件、配置软件、控制软件、专用管理电脑等组成。 （2）系统实训功能： 能进行各种冷冻冷却水机组及监控系统控制操作的演示、DDC控制器的操作与编程、安装与连接、水泵及各种传感器的安装与连接，系统软件组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中其它设备联网进行各种综合实训。   YYLY-L7 楼宇冷冻监控系统实训装置 楼宇冷冻监控系统软件界面 （3）系统技术指示： a、工作电压：单相三线220V±5% 50Hz b、整机容量：＜300W c、外形尺寸： 1500×700×1800mm d、安全保护：具有漏电自动保护装置 e、故障设置：具有故障设置系统 （4）可以做的实训项目： 实训项目一：压缩式制冷监控系统的实训 实训项目二：冷却水系统的监控的实训 实训项目三：一级冷冻水系统的监控的实训 实训项目四：二级冷冻水系统的监控的实训 实训项目五：水压、水流和水温等参数的测量 实训项目六：冷冻水泵的启停、故障检测操作 实训项目七：冷却泵的启停、故障检测操作 实训项目八：冷却泵的启停、故障检测操作 实训项目九：DDC现场控制器编程检测操作 实训项目十：线路故障的判断与处理 实训项目十一：设备故障的判断与处理 楼宇实训装置.物业实训装置.物联网实验设备：
YYLY-GD1型现场总线楼宇综合控制系统（智能建筑现场总线综合实训平台） YYLY-HF5型多元化建筑电气与智能化实践教学模拟楼层 |
||||||
|
|
|
