YYLY-HF5型多元化建筑电气与智能化实践教学模拟楼层

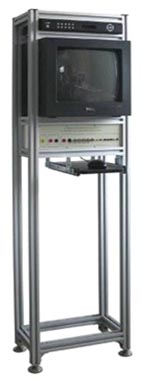

YYLY-FA2
视频监控及周边安防系统实训组合单元
每套价格：50000元
1、总体功能要求
结合当前闭路电视监控及周边防范系统的根本技术要点，采用市场主流优质监控设备，实现音视频的监视、传输、控制、捕捉、视频侦测捕捉、和周边防范联动报警功能，模块稳定可靠，结构合理清晰，可为实践提供更多有利条件。
2、配置要求
|
序号
|
名称
|
功能特性 规格 参数 牌子
|
数量
|
单位
|
|
1
|
设备支架 |
460mm×478mm×1505mm |
1
|
台
|
|
2
|
标准网孔板 |
750mm×600mm×35mm |
1
|
块
|
|
3
|
安全插拔孔面板 |
200mm,600mm,1000mm |
2
|
块
|
|
4
|
彩色监视器 |
14″彩色显像管；500线清晰度；2路BNC视频输入；2路BNC视频输出；2路BNC音频输入；
2路BNC音频输出 |
1
|
台
|
|
5
|
硬盘录像机 |
采用嵌入式LINUX操作系统，系统运行稳定，采用通过的视频压缩和音频压缩技术实现了高画质，低码率，特有的单帧播放功能，可重现细节回放，利于实现细节分析。
本设备功能强大，可实现以下功能：
4路BNC音/视频输入
2路BNC视频输出
1路左右声道BNC音频输出
麦克风/耳机/音频输出接口
RS232接口
VGA接口
鼠标操作
实时监控
手动/自动录像
录像查询及回放（支持多种回放模式）
录像备份
云台、镜头控制
视频检测及联动控制
外部报警与报警联动录像
远程网络操作功能
|
1
|
台
|
|
6
|
硬盘 |
80G |
1
|
个
|
|
7
|
球型云台 |
7寸；水平0~360°（连续旋转）、垂直0~90°；水平0.1~15°/s、垂直0.1~15°/s；485通讯方式；80个预置位；1条自动扫描，1条自动巡航（10个巡航点）；1个守望位；与机芯自动进行通信控制 |
1
|
台
|
|
8
|
一体机芯 |
1/4"Sony super HAD CCD，480线、彩色0.1LUX，自动聚焦,
内置23倍光学/10倍电子放大，镜头（3.25-88mm） |
1
|
台
|
|
9
|
枪型摄像机 |
1/3″SONY彩色CCD，420电视线 |
1
|
台
|
|
10
|
自动光圈镜头 |
2.8mm |
1
|
个
|
|
11
|
红外摄像机 |
1/3″SONY彩色CCD，420电视线 |
1
|
台
|
|
12
|
摄像机支架 |
05 |
2
|
个
|
|
13
|
半球摄像机 |
1/3″SONY彩色CCD，420电视线 |
1
|
台
|
|
14
|
拾音器 |
SG-901 |
1
|
个
|
|
15
|
主动红外对射探测器 |
DS422I-CHI_BOSCH |
1
|
对
|
|
16
|
被动红外幕帘探测器 |
DS940T-CHI_BOSCH |
1
|
个
|
|
17
|
声光警号 |
HC-102 |
1
|
个
|
|
18
|
交换机 |
TP-LINK 5口 |
1
|
台
|
|
19
|
网络视频监控管理软件 |
实现远程监控 |
1
|
套
|
|
20
|
安全插拔线 |
200mm,600mm,1000mm |
1
|
批
|
3、实践项目要求
1) 各类设备、连接线及接头的认识及对比
2) 镜头的安装及调试
3) 半数字硬盘录像机的接线、设置及操作
4) 监视器的接线、设置及操作
5) 高速球的接线和操作
6) 拾音器、探测器、声光报警器的安装及调试
7) 监控系统与报警系统的联动控制
8) 网络视频监控平台软件的

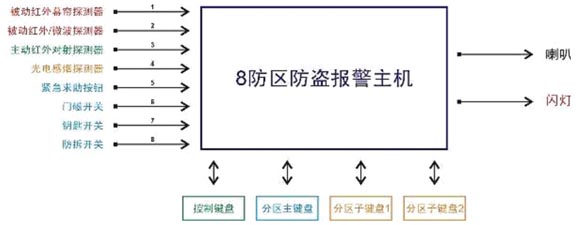

YYLY-FA3 入侵报警系统实训模块
每套价格：35000元
1、主体功能
结合当前防盗报警技术的实际情况，全面实现各类防盗探测器的系统布防撤防功能。系统稳定可靠，结构合理清晰，可为实践提供更多有利条件。
|
序号
|
功能特性
|
规格 参数 牌子
|
数量
|
单位
|
|
1
| 8防区主机
| 8个可编程用户码、8个可变用户码；8个可编程盗警防区，可分成独立的两个分区区域；发送双报告；通讯布/撤防序列；自动布防、自动撤防；键盘胁持警、紧急警、火警、救护警和拒绝访问报警；周界和正常布防系统；可编程上
/下载；电池电能测试；进/出延迟提示；远程布防；交流电中断和系统故障指示灯；监测警报器输出；闪灯输出；继电器输出；独立的火警音；防区锁定；探测器自检；日间报警；事件记录回查
|
1
|
台
|
|
2
| 控制键盘
| 用户与报警系统间的通讯界面。用户可通过键盘发布指令；键盘则在用户的整个操作过程中提供可视显示和有声提示。带标有数字的防区指示灯，用于显示各个防区的状态
|
1
|
台
|
|
3
| 分区主键盘
| 除了完成控制键盘功能外，还可以对主机进行分区管理，而且使用同一个键盘来分别操作两个分区区域
|
1
|
台
|
|
4
| 分区子键盘
| 对自身所在分区区域单独进行操作
|
2
|
台
|
|
5
| 被动红外幕帘探测器
| DS920I_BOSCH
|
1
|
个
|
|
6
| 被动红外微波探测器
| DS835IT_BOSCH
|
1
|
个
|
|
7
| 主动红外对射探测器
|
DS422I-CHI_BOSCH
|
1
|
个
|
|
8
| 光电感烟探测器
| LH-94II
|
1
|
个
|
|
9
| 门磁开关
| 与透明有机玻璃模板结合组成模型
|
1
|
个
|
|
10
| 紧急求助开关
| 配备复位钥匙各1把 HO-01B
|
1
|
个
|
|
11
| 钥匙开关
| 配备复位钥匙各1把 Φ12
|
1
|
个
|
|
12
| 喇叭
| ESE-626
|
1
|
个
|
|
13
| 闪灯
| HC-05
|
1
|
个
|
3、实践项目
1) 各类常用器件的认识、对比、接线和调试
2) 防盗报警系统的设计、布线、编程、操作和演习
3) 控制键盘编程和操作
4) 分区键盘编程、分区和操作
5) 手/自动周界和正常布/撤防
6) 手/自动日/夜间布/撤防
7) 防区手/自动旁路和锁定
8) 各类防区功能和输出特性演习

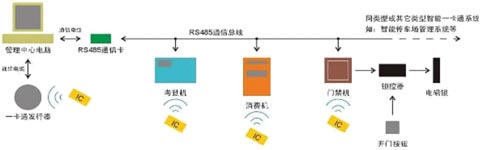

YYLY-FY1型智能一卡通系统实训模块
每套价格：47000元
1、主体功能
结合当前智能一卡通系统发展方向和技术特点，全面实现了包括门禁、考勤、巡更、消费在内的一卡通系统功能。系统稳定可靠，结构合理清晰，可为实践提供更多有利条件。
|
序号
|
功能特性
|
规格 参数 牌子
|
数量
|
单位
|
|
1
| RS-485通信电缆
| RS-485
|
1
|
根
|
|
2
| RS-232/RS285转换器
| RS-232/RS285
|
1
|
个
|
|
3
| IC卡发行器
| JS6223A_捷顺
|
1
|
台
|
|
4
| 一卡通管理软件
| JS
|
1
|
套
|
|
5
| RS485通信卡
| 232/485
|
1
|
张
|
|
6
| Mifare IC卡
| Mifare
|
1
|
张
|
|
7
| 考勤机
JS522_捷顺
| 自由设置企业单位的考勤管理制度；用户可以将考勤数据转换成多种格式的数据文件输出，满足用户不同应用程序共享数据的需要；具备强大的考勤管理功能；自动生成各类出勤报表；查询方便，数据准确，在一定范围内有人工干预功能；考勤操作简便快捷；数据与应用程序隔离，提高了数据的安全性
|
1
|
个
|
|
8
| 消费机
JS521_捷顺
| 自由设置消费权限；可以防止非本单位的卡片流通使用，使用已挂失的IC卡或非法卡，可自动报警；可以联机使用，也可脱机操作，脱机操作时能自动电子结算，存储交易数据；定值式、分类式、直接式共3种收费方式；准确的实时时钟；高低电压保护功能；根据设置的收费方式自动完成一次交易，同时储存数据，并根据管理电脑的要求将其上传，由管理电脑根据需求自动生成管理所需的统计报表
|
1
|
个
|
|
9
| 智能门禁机
JSR641C_捷顺
| RS485通信接口；IC卡经过授权，一张卡可以开启多个门（255个以内），可根据情况随时更改，取消有关人员的开门权限；读卡经过多重确认，密钥算法，IC卡不可复制，安全可靠；具有黑名单功能（40条）；记录每一次出入人员的相关资料和出入时间，脱机时最大2032条记录容量；在线监控门锁情况，实时管理；联机控制器数量可通过电脑与软件设定，设定完成可脱机运行。强行闯入时系统进行报警；自动生成管理所需的统计报表
|
1
|
台
|
|
10
| 电插锁
| JG-5A
|
1
|
把
|
|
11
| 门磁
| SD-8523_SELCO
|
1
|
个
|
3、实践项目
1) 门禁机的接线、操作和管理
2) 考勤机的接线、操作和管理
3) 消费机的接线、操作和管理
4) 一卡通管理软件的操作
5) 卡片发行的操作和管理
6) 一卡通系统集成的连接、调试和管理

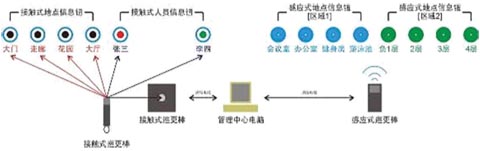

YYLY-FY2 智能巡更系统实训模块
每套价格：38000元
1、主体功能
智能巡更管理系统是在智能楼宇和小区各区域内和重要部位安装巡更站点，保安巡更人员携带巡更记录器（巡更棒、巡更器等），按指定的路线和时间到达巡更点并进行记录，将记录信息传送到巡更管理中心，巡更管理主机可储存、查询、统计和打印各保安巡更人员的工作情况，加强对保安人员的保护和管理，实现人防和技防的结合，使巡更作业更加科学化、程序化、智能化。
设备结合当前智能巡更管理技术发展方向和技术特点，系统稳定可靠，结构合理清晰，可为实践提供更多有利条件。
2、配置要求
|
序号
|
功能特性
|
规格 参数 牌子
|
数量
|
单位
|
|
1
| 接触式采集器通信电缆
|
|
1
|
根
|
|
2
| 接触式巡更棒
| 配置指示灯和蜂鸣器，当巡更人员到达预定地点之后,将采集器与固定的信息点轻轻地接触，伴随"滴"的一声，棒头的指示灯闪3次，表示读取成功。巡更完成以后在数据总数小于4095条的情况下通过传输即可递交管理中心。
|
1
|
根
|
|
3
| 接触式采集器电源
| USB
|
1
|
个
|
|
4
| 接触式人员信息按钮
| 用于放置在巡更人员身上，以识别当前巡更人员（由软件设置）
|
2
|
只
|
|
5
| 接触式地点信息按钮
| 用于固定放置在必须巡更的地点或设备上,以识别唯一巡更地点，内置不可修改ID码
|
2
|
只
|
|
6
|
感应式地点信息按钮
|
|
4
|
只
|
|
7
| 接触式采集器
| 与管理中心电脑连接，将接触式巡更棒中的数据传输到电脑中
|
1
|
个
|
|
8
| 感应式巡更棒通信电缆
| USB
|
1
|
根
|
|
9
| 感应式巡更棒充电器
| DC4.5V
|
1
|
个
|
|
10
| 感应式巡更棒
| 巡更时由巡更人员携带, ,按计划设置把信息点所在的位置，巡更棒采集的时间，巡更人员姓名，事件等信息自动记录成一条数据进行分析处理后保存。再通过通信电缆把数据导入管理中心电脑。12*64点阵液晶显示。人性化的图标和汉字菜单及提示，国家一二级字库。4MbFLASH内存存储器，掉电数据可保存100年不丢失。可下载20条巡更计划，计划中包括到达巡更点的时间和提示时间。可最多下载6144个计划巡更点信息，每个计划巡更点信息包括巡更点的感应卡编号、应到时间、提示时间。软件可下载1024个巡更感应卡巡更点信息。可存储250名巡更人员。每个巡更记录，可在最多250种事件中选取事件类型。可保存20000条巡更记录。每个记录中包括巡更计划、巡更人员、巡更地点、巡更时间、巡更事件、是否人为插入等信息。按照选定的巡更计划，自动唤醒巡更棒，显示应到的巡更点，并有声音提示。选定巡更计划后，关机时提示下一巡更地点及巡更时间。提示当前选定的巡更计划、巡更人员。开机界面显示电池状态和自由设定自动关机时长。随时可以查阅巡更记录、巡更人员、巡更计划、巡更事件、巡更器信息
|
1
|
根
|
|
11
| 接触式巡更管理软件
| 系统登陆、人员设置、地点设置、计划设置、数据读入、数据查询、结果报告、删除操作和报表打印
|
1
|
套
|
|
12
| 感应式巡更管理软件
| 巡更棒管理、操作员管理、巡更地点管理、巡更人员管理、巡更棒号码、设置巡更事件、设置巡更路线、设置巡更计划、读卡记录、巡更考核、参数设置、数据备份、数据恢复、系统初始化、操作指南和报表打印
|
1
|
套
|
3、实践项目
1) 接触式巡更棒的单独巡更操作
2) 接触式巡更棒的不同巡更人员设置和操作
3) 接触式巡更棒指定时间和路线的巡更操作
4) 接触式巡更棒采集器与管理中心电脑软件的设置和操作
5) 接触式巡更信息点和感应式巡更信息点的识别和ID码号读取操作
6) 感应式巡更棒的设置和单独巡更操作
7) 感应式巡更棒指定时间、路线和区域的巡更操作
8) 感应式巡更棒指定事件和计划的巡更操作
9) 感应式巡更棒与管理中心电脑软件的设置和操作
|
