YYJX-D35型《液压传动》多媒体虚拟仿真综合实验装置


一、概述:
  本公司首创研制开发,集设计、培训、创新于一体的《液压传动》多媒体综合实验设备,YYJX-D35型《液压传动》多媒体虚拟仿真综合实验装置,适用于《液压流体力学》、《液压元件》、《液压传动系统》等课程。《液压传动》课程是机械设计制造及其自动化专业本科生的专业基础课,它系统介绍液压传动技术,是目前机械设计制造及其自动化专业的一门必修课,也是包装、车辆工程、工业工程和夜大等专业的必修课。本实验装置采用多种素材和媒体手段,重点讲述液压传动部分液压流体力学基础知识,液压动力元件、执行元件、控制元件和辅助元件,液压传动基本回路。实验装置采用育源液压传动多媒体软件,制作的多媒体课件内容丰富多彩,将动画和二维视图相互结合,同时配合图板模块文件模型,在课件中效果很好;育源多媒体软件包含35件液压传动动画内容;实验装置采用35件图板模块板供学生使用;模块板可随课程内容需要进行更换操作。

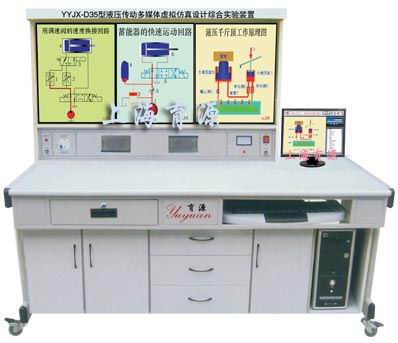

YYJX-D35型液压传动多媒体虚拟仿真综合实验装置

  二、产品特点:
 1、实验台采用P4电脑主机一台、17寸显示器一台、鼠标、键盘各一个。
 2、利用育源多媒体软件界面,用二维虚拟动画生动演示各种液压元件和液压回路功能和原理的全过程,使学生实现理论与实际的紧密结合。
 3、利用模块板文字图表说明文件,指导学生独立分析液压传动结构和运动方式,培养看图识图分析能力。
 4、利用实物图形让学生深入了解液压元件组成和结构原理,增加学生设计与分析课程内容,培养学生的创新意识。
 5、实验装置采用35件文字图表板,分别介绍各种液压元件和液压回路的功能和结构及用途和作用。
 6、本装置采用组件式结构,更换文字图表模块板便捷,如需扩展功能或开发新实验,只需添加文字图表板和模型即可,永不淘汰。
三、主要技术参数:
 1、工作电源:单相220V交流电源。
 2、结构:实验台为铁质钣金喷塑结构,坚固耐用。
 3、工作环境:温度-100-+400C。
 4、整机功耗:<0.5KW
 5、实验台外形尺寸:1600×750×1750mm
 6、配有一个柜子,外形尺寸:1200×600×1800mm,放置模型。
四、实验台配置

序号
名 称
说 明
序号
名 称
说 明
1
普通单向阀
所有模型均采用液压传动多媒体软件,制作的多媒体课件内容丰富多彩,将动画和二维视图相互结合,同时配合图板图形,在课件中效果很好
19
输送机工作台液压系统回路
所有模型均采用液压传动多媒体软件,制作的多媒体课件内容丰富多彩,将动画和二维视图相互结合,同时配合图板图形,在课件中效果很好
2
液控单向阀
20
液压千斤顶工作原理图
3
液动滑阀
21
采用蓄能器的保压回路
4
机动滑阀
22
采用蓄能器的快速运动回路
5
手动换向阀
23
出油节流调速回路
6
齿轮泵
24
调速阀并联的速度换接回路
7
单作用式叶片泵
25
进油节流调速回路
8
二位二通换向阀
26
旁路节流调速回路
9
二位四通换向阀
27
双泵供油回路
10
三位四通换向阀
28
液压缸差动连接回路
11
三位五通换向阀
29
用先导型溢流阀的卸荷回路
12
先导型减压阀
30
用行程阀的速度换接回路
13
先导型溢流阀
31
用增压缸的快速运动回路
14
直动型溢流阀
32
自动补油保压回路
15
节流阀
33
用二位二通电磁阀的卸荷回路
16
顺序阀
34
用三位换向阀的卸荷回路
17
调速阀
35
单级调压回路
18
液压泵工作原理
