机电一体化多媒体编程实验室设备.数控车床.数控铣床.数控编程实验室设备


YY.CNC.LATEHE.6135型数控车床


一、用途、范围

  1、YY.CNC.LATEHE.6135型数控车床是设计精巧的经济型教学数控车床,配备高可靠性的数控系统,键盘、鼠标的布局设置美观实用。根据人体工程学原理,采用机电一体化方式设计,造型美观,操作简便,效率高,可以完成端面、外圆、内孔、球面、锥面等母线为二次曲线的各种回转体的车削加工,同时能完成普通细牙螺纹的车削。所以它特别适合于教学事业。
  2、本机床纵向、横向走刀均采用高精度丝杆和螺杆,混合式步进电机驱动,定位精度高,转矩大,主轴采用进口变频调速器,可实现无级调速。机床采用4工位自动转位刀架,适用于加工形状复杂的零件。
  3、YY.CNC.LATEHE.6135型数控车床加工的主要对象有:硬质工程塑料、纯塑料、木制品等。
4、该机床与编程仿真软件配合,特别适合于高等院校,中等专业学校及各级职业技术学校的机电一体化实验室装备,进行数控机床编程,数控原理CAD/CAM等专业课程的数控实验与培训。

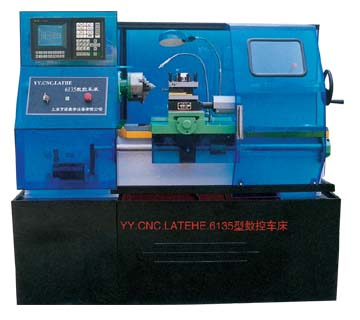

YY.CNC.6135型数控车床
二、控制系统特点:
  兼容FANUC及国内外多种数控系统的控制程序格式。并可直接接收MASTERCAM、等CAD/CAM软件生成的控制程序。
  具有图形跟踪能力的窗口编程功能,可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用"快速图形仿真"功能验证刀具运行轨迹。
  支持多种程序传送方式,包括传统的RS232串行接口,磁盘驱动器软盘拷贝或使用网络方式使用TCP/IP协议高速传输。
三、数控系统主要功能:
  ● 控制轴数:二轴+主轴变频控制。
  ● 6"液晶显示(取代10"CRT),中英文提示式全屏幕菜单。
  ● 脉冲当量:X:0.005----Z:0.01mm
  ● 编程范围:-9999.999~+9999.999mm
  ● 快进速度:3000m/min,0.001mm当量。
  ● 程序容量:128K,掉电保护。
  ● 插补:直线,圆弧,公、英制普通螺纹加工、锥螺纹加工、多头螺纹加工。
  ● 程序管理功能:编辑标准ISO代码,G、M、S、F、键/DNC串行输入,更名,删除,前台加工,后台编辑,汉字显示,128K闪存等。
  ● 操作功能:自动、手动、点动、MDI、回参考点,单 段,坐标及间补记忆,
  ● 参数:刀具参数,间隙补偿,系统参数,刀具半径长度补偿,刀偏补偿。
  ● 图形:在XOZ平面内显示基本符合制图标准的切削过程校对编程程序是否正确,然后进行加工。
  ● 输入/输出:内置固定式PLC,输入/输出32/20点。
    ①主轴:0---+10V模拟量。
    ②串行口:RS232C异步串行口或用TCP/IP协议高速传输也可用软盘拷贝
    ③主轴编码器:全光隔及四倍频处理。
  ● 系统硬件构成:
    ①采用科源总线式结构,主CPU采用 NEC的D70208H高速处理器。
    ②显示器采用日本夏普公司生产6"液晶界面,320*240点阵。
四、主要技术参数:
三爪卡盘
Ф160mm
快进速度
1500mm/min0.005当量
床身上最大回转直径
Ф350mm
脉冲当量
0.000001-10mm(随意可调)
最大工件长度
600mm
编程方式
G、M、F、S、T(ISO代码)
电动刀架
四工位
主电机功率
0.75kw
主轴孔径
Ф40mm
机床外形尺寸(长*宽*高)
1670*810*1500mm
主轴转速、无极变速
200--1500rpm
机床重量
350kg
控制连动轴数
2轴/2轴


YY.CNC.XK125型数控铣床

一、用途、范围:
  1、YY.CNC.XK125型数控铣床是设计精巧的经济型教学数控铣床,配备高可靠性的数控系统。根据人体工程学原理,采用机电一体化方式设计,造型美观,操作简便,效率高,可以完成平面、键槽、圆弧、球面、斜面等各种工件。所以它特别适合于教学事业。
  2、本机床Z向、Y向、X向进给丝杆均采用金属丝杆和铸铁螺母配合,混合式步进电机驱动,定位精度高,转矩大,主轴采用进口变频调速器,可实现无级调速。
  3、YY.CNC.XK125型数控铣床加工的主要对象有:硬质工程塑料、纯塑料、石蜡制品等。
  4、该机床与编程模拟器配合,特别适合于高等院校,中等专业学校及各级职业技术学校的机电一体化实验室装备,进行数控机床编程,数控原理CAD/CAM等专业课程的数控实验与培训。

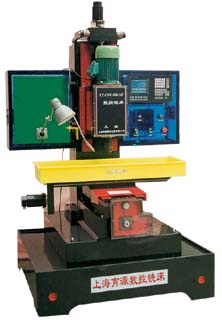

YY.CNC.XK125-A型数控铣床
二、控制系统特点:
  YY.CNC.XK125型数控铣床,是新一代教学数控模拟铣床,配备了高可靠性的数控系统。控制系统与机床采用独立分体式控制。该机床能实现三坐标联动,完成对塑料、有机玻璃制品的铣、钻、铰等基本切削运动,并能加工形状复杂的三维零件。
三、数控系统主要功能:
  兼容FANUC等国内外多种数控系统的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/E、UG等CAD/CAM软件生成的控制程序。
  具有图形跟踪能力的窗口编程功能,可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用"快速图形仿真"功能验证刀具运行轨迹。
  支持多种程序传送方式,包括传统的RS232串行接口,磁盘驱动器软盘拷贝或使用网络方式使用TCP/IP协议高速传输。
四、主要技术参数:
主轴钻夹头装夹范围
1-20mm
主电动机功率
1.5KW
主轴转速范围
100-2000rpm
T型槽数
3
工作台面积
840*250mm
机床外形尺寸(长*宽*高)
1300*100*2100mm
工作台三向行程(X、Y、Z)
450*250*250mm
机床重量
450kg
