  陈列柜.机械陈列柜.多媒体智能控制陈列柜.语音多功能控制陈列柜.多媒体仿真设计实验实训装置



YYMJ-47S型多媒体智能控制冲压模具设计与制造陈列柜(塑钢架)

一、概述:
  YYMJ-47S型多媒体智能控制冲压模具设计与制造陈列柜,是模具设计与制造专业的一门主干专业技术课。适用于冲压模具设计与制造、冲模设计应用实例等课程。采用多种素材和媒体手段,讲述典型冲模(冲裁模、弯曲模、拉深模)的设计与制造,适度介绍了多工位级进模设计与制造。
二、特点及配置:
  陈列柜共分八个柜和一个电脑控制台,进行多媒体声控同步解说演示。柜内47件模型均采用动画图像由PC电脑软件控制顺序或任选播放演示冲压模具功能原理。
控制台配置:冲压模具动画仿真软件一套、硬件各一套;P4电脑主机1台,17寸显示器1台.
控制软件:采用育源陈列柜专用播放软件,实现声音、图像、模型同步讲解,采用多种播放方案(如前进、后退、停止、步进、循环等);也可实现任选和顺序动作。
控制方式:采用鼠标和遥控器控制。
三、主要技术参数:
  1、输入电源:AC220V±10%(单相)50HZ
  2、工作环境: -10℃±40℃
  3、功率:0.5kw
  4、动画演示功能:利用二维/三维动画效果来演示各种冲压模具的功能和原理。
  5、冲压模具设计与制造陈列柜全套:8个柜。
  6、尺寸:1250×430×1780mm,陈列柜上下柜采用彩色铝塑钢制作,造型美观,坚固耐用。


YYMJ-47S型多媒体智能控制冲压模具设计与制造陈列柜主控台

YYMJ-47S型多媒体智能控制冲压模具设计与制造陈列柜
YYMJ-47S型多媒体智能控制冲压模具设计与制造陈列柜
YYMJ-47S型多媒体智能控制冲压模具设计与制造陈列柜
  YYMJ-47S型多媒体智能控制冲压模具设计与制造陈列柜 各柜内容如下:
序号与名称
陈列柜内容
备注

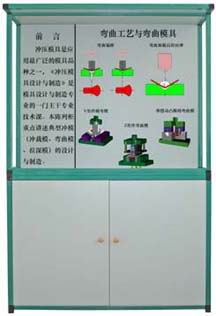

第一柜
弯曲工艺与弯曲模具
1弯曲偏移、2弯曲卸载后的回弹、3 V形件精弯模、4 Z形件弯曲模、5带摆动凸模的弯曲模 所有模型均采用二维/三维动画图像配合陈列柜上的内容在电脑上演示各种模具的功能和原理(如模具开模、闭模、出制件的全过程)。

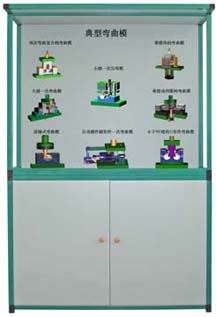

第二柜
典型弯曲模
1自动推件圆形件一次弯曲模、2小圆一次压弯模、3小于90度的U形件弯曲模、4两次弯曲复合模、5滚轴式弯曲模、6带摆块的弯曲模、7带摆动凹模的弯曲模、8大圆一次弯曲模、

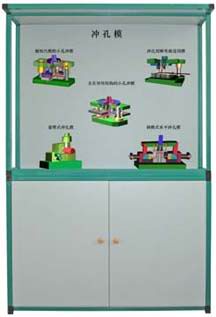

第三柜
冲孔模
1斜楔式水平冲孔模、2超短凸模的小孔冲模、3全长导向结构的小孔冲模、4悬臂式冲孔模、5冲孔落料连续模

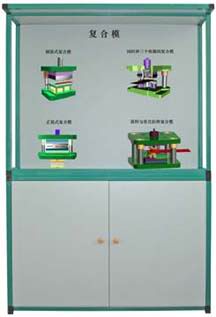

第四柜
复合模
1倒装式复合模、2落料与首次拉深复合模、3同时冲三个垫圈的复合模、4正装式复合模 、5冲孔落料复合模

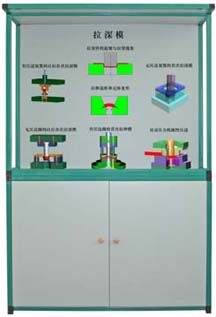

第五柜
拉深模
1拉伸扇形单元体变形、2拉深件的起皱与拉裂现象、3无压边圈装置以后各次拉深模、4有压边圈装置首次拉深模、5无压边圈装置首次拉深模、6有压边圈装置以后各次拉深模、7双动压力机刚性压边拉深模

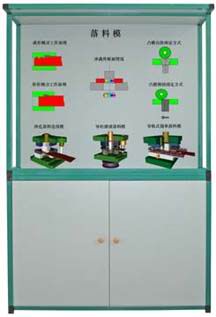

第六柜
落料模
1、成形侧刃工作原理、2、矩形侧刃工作原理、3、冲裁件断面情况、4、导板式简单落料模、5、导柱式弹顶落料模、6、冲孔落料连续模7、凸模铆接固定方式、8凸模台阶固定方式

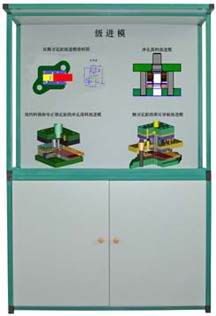

第七柜
级进模
1侧刃定距的弹压导板级进模、2、双侧刃定距级进模的排样图、3用挡料销和导正销的冲孔落料级进模、4冲孔落料级进模

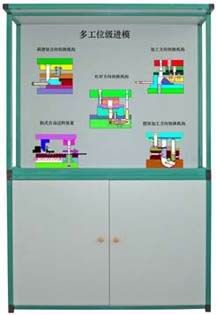

第八柜
多工位级进模
1钩式自动送料装置、2、加工方向转换机构、3杠杆方向转换机构、4斜滑块方向转换机构、5、摆块方向转换机构
