YY-JCD型机械传动陈列柜


一、概述:
  机械传动陈列柜共十个柜,外型用铝合金柜架,模型材料用各色有机玻璃和硬聚氯,板面附有PVC一次成型作并附有必要图表和文件字说明,形象逼真,制作工艺美观。使用本陈列柜能提高教学效果,节约学时,是一套理想机械课程的示教陈列室设备。
二、主要技术参数:
  1、结构:柜体采用铝合金制作,上下柜结构。
  2、尺寸:1250×430×1780mm

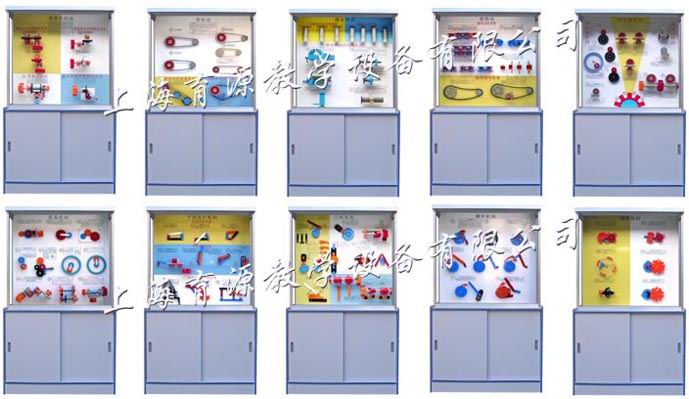

YY-JCD机械传动陈列柜
  YY-JCD型机械传动陈列柜 各柜内容如下:

序号与名称
陈列柜内容
第一柜
摩擦轮传动
两轴平行的摩擦轮传动(外接圆柱式)、两轴平行的摩擦轮传动(内接圆柱式)、两轴相交的摩擦轮传动(外接圆柱式)、两轴相交的摩擦轮传动(内接圆柱式)、摩擦压力机、可变速的摩擦传动
第二柜
带传动
平带传动、V带传动、圆带传动、同步带传动、平带传动的张紧轮装置、V带传动的张紧轮装置、多楔带传动
第三柜
螺旋传动
螺纹的旋向和线数(单线右旋螺纹、双线左旋螺纹、三线右旋螺纹)、螺纹的牙型(三角形、矩形、梯形、锯齿形)、台虎钳、螺旋千斤顶、机床工作台移动机构、差动螺旋传动原理、差动螺旋微动机构、滚子螺旋传动
第四柜
链传动
链传动、滚子链的连接形式(开口销、弹性锁片、过渡链节)、双排链、齿形链(内导式)、齿形链(外导式)、链传动的张紧装置、链轮的结构(3件)
第五柜
齿轮传动
平行轴传动:外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。相交轮传动:直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构相错轴传动:螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。
第六柜
轮系传动
定轴轮系、周转轮系、加惰轮的轮系、三星轮换向机构、大传动比行星轮系、周转轮系(差动轮系)、周转轮系(定轴轮系)、非平行轴传动的定轴轮系、滑移齿轮变向机构、锥齿轮变向机构
第七柜
平面连杆机构
铰链四杆机构、曲柄摇杆机构、双曲柄机构、曲柄滑块机构、移动导杆机构、曲柄摇块机构、转动导杆机构、港口起重机、曲柄摇杆机构的应用实例
第八柜
凸轮机构
凸轮机构与从动件的接触形式(3件)、移动凸轮轮、槽凸轮机构、端面凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。
第九柜
棘轮机构
齿式棘轮机构(外齿式)、齿式棘轮机构(内齿式)、摩擦式棘轮机构可变向棘轮机构、双动式棘轮机构(2件)、调节曲柄长度改变摇杆摆角、改变遮板位置调节棘轮转角
第十柜
槽轮机构
单圆销外啮合槽轮机构、双圆销外啮合槽轮机构、内啮合槽轮机构、球面槽轮机构、不等臂长的多销槽轮机构、曲线形状的径向槽轮机构。
