  陈列柜.机械陈列柜.多媒体智能控制陈列柜.语音多功能控制陈列柜.多媒体仿真设计实验实训装置



YYJY-78G型多媒体智能控制机械原理陈列柜(柜体钢质钣金喷塑)

一、概述:
  YYJY-78G多媒体智能控制机械原理陈列柜,是根据大、中专院校、技校、职业学校的机械原理教学大纲而设计的一套电化多媒体教学设备。陈列柜共分十个柜和一个电脑控制台,进行多媒体声控同步解说演示。由PC机电脑控制顺序或任选运行每个柜模型动作,同时电脑播放三维动画图像及语音讲解同步模型动作。
  模型采用鼠标或电脑遥控器任意选择进行演示,模型材料采用有机板和硬聚氯制作而成,板面面板采用高强度室外写真覆亚膜材料为底色,图表和文字说明直接制作在上面。演示形象逼真,运行可靠,工艺美观,使用本陈列柜可提高教学效果,节约学时是一套现代化集多媒体动画功能为一体化的机械课程教学实用设备。
二、特点及配置:
  1、控制台配置:控制仿真软件(含78件动画及语音讲解功能);控制硬件一套;电脑主机1台,17寸显示器1台、 电脑桌1张、喇叭1对、电脑功放1台,电脑遥控器1只。
  2、控制软件:采用育源陈列柜专用播放软件,实现声音、图像、模型三位一体同步动作,采用多种播放方案(如下一首、上一首、停止等);也可进行任选和顺序播放动作。
  3、控制方式:采用鼠标、键盘及电脑遥控器控制。
  4、本套陈列柜78件模型均采用二维/三维动画图象配合陈列柜上的内容在PC机上演示。同时配合声音解说,生动形象。
  5、控制动作过程:按遥控器上的数字键或用鼠标在育源控制仿真软件上直接选中某号模型,按确认后,陈列柜上对应该号码的机构就开始动作运转,同时电脑控制仿真软件上也开始播放此模型动画图像,并且用语音讲解此机构的特点及功能,讲解完毕后等待下一步动作。
三、主要技术参数:
  1、输入电源:AC220V±10%(单相)50HZ
  2、工作环境: -10℃±40℃
  3、功率:0.5kw
  4、讲解词播放效果:100㎡房内声音宏亮、清楚。
  5、动画演示功能:利用二维/三维动画效果来演示各种机构的功能和原理。
  6、全套:10个柜。陈列柜尺寸:1370×600×1890mm,上下柜整体式制作,铁质钣金喷塑结构,造型美观,坚固耐用。

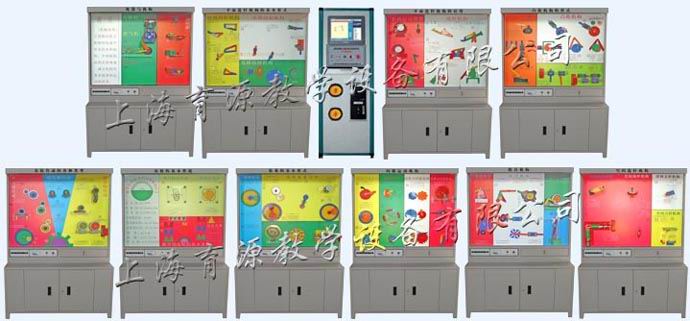

YYJY-78G型多媒体智能控制机械原理陈列柜(柜体钢质钣金喷塑)
  YYJY-78G型多媒体智能控制机械原理陈列柜(柜体钢质钣金喷塑) 各柜内容如下:
序号与名称
陈列柜内容
备注
第一柜
机械与机构
前言1、内燃机 2、蒸汽机 3、缝纫机、运动副:⑴球面高副、⑵螺旋副、⑶回转副、⑷移动副 ⑸球面副、⑹曲面副、⑺圆柱副 本套陈列柜78件模型均采用二维/三维动画图象配合陈列柜上的内容在PC机上演示。同时配合声音解说,生动形象。
第二柜
平面连杆机构的基本形式
4、铰链四杆机构 5、曲柄摇杆机构 6、双摇杆机构7、双曲柄机构8、曲柄滑块机构 9、转动导杆机构 10、摆动导杆机构 11、移动导杆机构12、曲柄移动导杆机构 13、双滑块机构14、双转块机构
第三柜
平面连杆机构应用
15、泵 16、泵 17、鄂式破碎机 18、飞剪19、压包机 20、摄影升降机 21、翻转机构 22、起重机
第四柜
凸轮机构的形式
3、滚子凸轮机构 、平底凸轮机构 24、移动凸轮机构 25、槽凸轮机构 26、等宽凸轮机构 27、等径凸轮机构28、主回凸轮机构 29、球面凸轮机构 、环面凸轮机构、圆锥凸轮机构 圆柱凸轮机构
第五柜
齿轮传动的各种类型
30、外啮合直齿圆柱齿轮机构31、内啮合直齿圆柱齿轮机构 32、齿轮齿条机构 33、斜齿圆柱齿轮机构 34、人字圆柱齿轮机构 35、直齿圆锥齿轮机构、曲线圆锥齿轮机构 36、螺旋齿轮机构  37、螺旋齿轮齿条机构 38、圆柱蜗轮蜗杆机构 、弧面蜗轮蜗杆机构
第六柜
齿轮的基本性质
渐开线齿轮各部分名称:齿顶圆半径 分度圆半径 基圆半径 齿根圆半径 、齿厚 、渐开线 、齿顶高 、齿高 、齿根高、齿间 、 周节、39、渐开线的形 40、摆线的形成41、渐开线齿轮的基本参数
第七柜
轮系的基本形式
42、定轴轮系 43、差动轮系 44、行星轮系45、获得大传动比a 46、获得大传动比b 47、实验特定的运动 48、运动合成 49、旋轮线 50、用于传动51、运动分解a 52、运动分解b 53、谐波齿轮减速器 54、摆线针轮行星减速器
第八柜
间歇运动机构

55、齿式棘轮机构、 内棘轮机构 56、磨擦式棘轮机构57、槽轮机构 58、内啮合槽轮机构 59、球面槽轮机构 60、齿轮式间歇机构 61、渐开线不完全齿轮机构、摆线针轮不完全齿轮机构 62、误差较正机构 63、停歇曲柄连杆机构 64、停歇导杆机构

第九柜
组合机构
65、行程扩大机构 66、换向机构67、齿轮连杆机构 68、实现给定轨迹的机构 69、实验变速运动的机构 70、同轴槽轮机构71、误差较正机构72、电动马游戏装置
第十柜
空间连杆机构

73、RSSR空间连杆机构 74、RCCR联轴节75、4R万向节 76、4R揉面机构 77、RRSRR角度的机构78、萨勒特(SARNIT)机构
