  陈列柜.机械陈列柜.多媒体智能控制陈列柜.语音多功能控制陈列柜.多媒体仿真设计实验实训装置

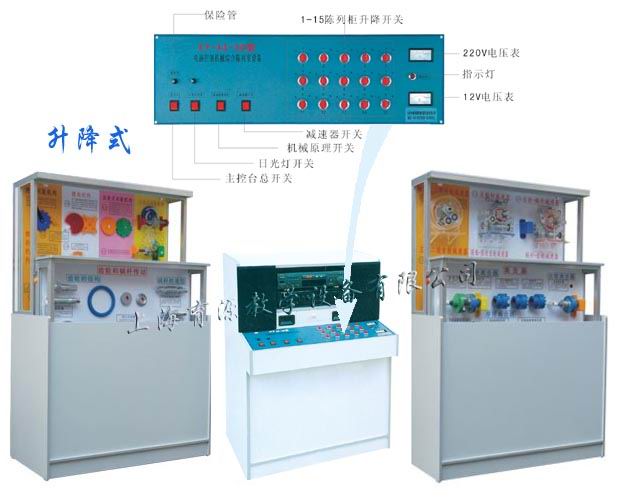

YY-JLJ型机械原理、机械零件、减速器综合陈列柜


一、概述:
  机械原理、机械零件、减速器陈列柜,是根据大中专院校、职业学校的教学大纲设计的多功能机械综合陈列室,共有500余种模型分三大类合并成电化教学设备。共15柜、30个板面,上下电动升降,电脑控制台一台。机械原理与减速器用CD解说,遥控控制,声控同步进行演示,也可根据教材内容,教学需要而任意选择单独运转演示。模型材料采用彩色有机、工程塑料制作,板面附有必要文字说明,演示形象逼真,制作工艺美观,运行自如可靠,使用方便,占地面积小,结构新颖实用,使用本陈列柜提高教学效果,是一套现代化模具设计课程应用陈列室设备。演示形象逼真,制作工艺美观。
二、主要技术参数:
1、结构:柜体采用铝合金制作,上下柜结构。
2、尺寸:1250×610×1880mm

YY-JLJ型机械原理、机械零件、减速器综合陈列柜

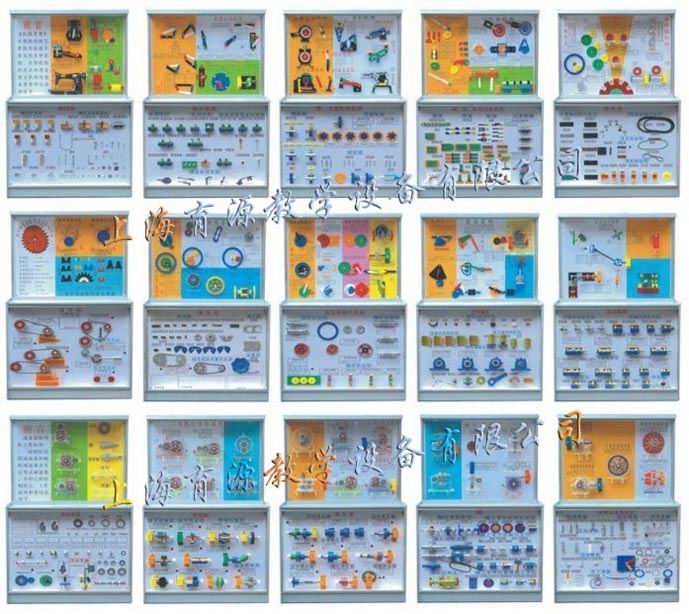

  三、机械原理及减速器(固定柜15个板面) 各柜内容如下:

序号与名称
陈列柜内容
第一柜
机器与机构
前言、内燃机、蒸汽机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副
第二柜
平面边杆机械的基本形式
铰链四杆机构、曲柄摇杆机构2件,双曲柄机械、双摇杆机构2件、单移动副机构、曲柄滑块机构、曲柄摇块机构转动导杆机构、移动导杆机构。双移动副机构、曲柄移动导杆机构、双滑块机构、双转块机构

第三柜
平面连杆机构

机构运动简图:泵2件、泵的简图2件、鄂式破碎机与简图、
连杆机构:飞剪、压包机、翻转机构、摄影升降机、天平、起重机
第四柜
凸轮机构的形成
盘形凸轮3件、滚子、尖端、平面、移动凸轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构
第五柜
齿轮机构的各种类型
平面轴传动:啮合直齿圆柱齿轮机构、内啮合直齿机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮传动
相交轴传动:齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮传动、相错轴传动:旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构
第六柜
齿轮的基本性质
渐开线齿轮各部分的名称、渐开线的形成、摇线的形成、齿线、模数、压力解、齿高第数
第七柜
轮系的基本形成
周转轮系差动轮系行星轮系、定轴轮系合并一件、获得大传动比、实现特定的运动、运动的合成、旋轮线、用于传动运动的分解、谐波运动减速器、摆线针轮行星减速器、汽车差速器、两种运动
第八柜
间歇运动机构
齿式棘轮机构2件、磨擦式棘轮机构、外啮合槽轮机构、内槽轮机构、球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全齿轮机构2件、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构
第九柜
组合机构

串联组合:程扩大机构、换向传动机构、
并联组合:齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动机构、同轴槽轮机构、误差校正机构、电动马游艺机装置

第十柜
空间连杆机构
空间四杆结构:RSSR空间四杆机构、RCCR联轴节单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的节萨勒特机构
第十一柜
一级圆柱齿轮减速器
直齿圆柱齿轮减速器、斜齿圆柱齿轮减速器、人字齿轮圆柱齿轮减速器、齿轮、轴、齿轮轴、机盖、机座
第十二柜
二级圆柱齿轮减速器
二级展开式贺柱齿轮减速器、桥式起重机上减速器、分流式双级圆柱齿轮减速器、同轴式采用大端盖结构的二圆柱齿轮减速器、同轴展开式圆柱齿轮减速器
第十三柜
蜗杆减速器
轴装式二级齿轮减速器、立式二级齿轮减速器、双蜗杆减速器、圆锥-圆柱齿轮减速器
第十四柜
二级其它形式减速器
下置式蜗杆减速器、上置式蜗杆减速器、圆锥摩擦式离合器的立式蜗杆减速器、剖分式立式蜗杆减速器、立式整体蜗杆减速器、蜗杆、蜗杆轴
第十五柜
典型减速器

谐波齿轮减速器、一级圆锥齿轮减速器、行星齿轮减速器、摆线针轮减速器、少齿差渐开线行星齿轮减速器


四、机械零件(活动柜15个柜) 各柜内容如下:

序号与名称
陈列柜内容
第一柜
螺纹联接的基本内容
螺纹类型:普通螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、单线螺纹、双线螺纹、三线螺纹。
螺纹联接的类型:螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。螺栓11件、螺柱4件、螺钉9件、紧定螺钉5件、螺母12件、垫圈7件。
第二柜
螺纹联接
摩擦防松:对顶螺母、锁紧垫圈收口防松螺母,开缝收口,带尼龙圈防松螺线、弹簧垫圈。
机械防松:止动垫圈、止动垫圈与圆螺母、开口销与六角槽螺母,串联钢丝。
横向载荷的减载装置:斜垫圈、凸台、沉头坑、减载套筒、减载键、减载销。
提高联接强度的措施:加弹性元件、内斜螺母、空心螺栓、腰状杆螺栓,大圆角螺栓、沉割螺母、螺纹联接的装拆。

第三柜
键、花键和销联接

键联接:普通平键、半圆键、楔键、导向平静、切向键,马鞍滑键。
花键联接:矩形花键3件,渐开线花键2件,三角形花键。
销联接:圆柱销3件、圆锥销4件、导形销3件、安全销3件、定位、联接、安全。
第四柜
铆、焊、粘和过盈联接
铆接:常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合接头。
焊接:坡口型式、搭接、对接、角接。
粘接:板接、管接、角接。
过盈联接:圆柱面过盈联接,圆锥面过盈联接。
第五柜
带传动的主要类型
平带的材料与接头:皮革带、编制带、胶帆布平带、高速环形胶带、锦纶片复合带、斜面接头、剁面阶梯接头、胶带的接头、缝线的接:头、皮革线接头。
V带的结构与型号:O型、A型、B型、C型、D型、E型、宽V带、活络V带,其他传动带、联组V带、普通V带、双面V带、多楔带、圆带、梯形齿同步带。
带轮的结构:实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮。
第六柜
带传动
V型带传动,自动张紧装置、滑道式定期张紧装置、摆架式定期张紧装置、张紧轮张紧装置。
平带传动:张紧轮装置。
同步带传动
第七柜
链传动
传动链:滚子链、内链片及套筒、滚子、外链片及销轴、内链片、外链片、单节距、双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、开口销,过渡链节、带搭子整体式链轮、整体板式、孔片式、带内导片形链、圆销式、滚柱式、键柱式、轴瓦式、方柜链、圆环链、链传动的布置和张紧。
第八柜
齿轮与蜗杆传动
齿轮的结构:齿轮轴2件、实习式齿轮2件、腹板式齿轮2件、轮幅
式齿轮。
蜗杆的类型:阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆、蜗杆的结构:整体式蜗轮、轮箍式蜗轮螺栓联接式蜗轮、镶铸式蜗轮、
齿轮传动。
第九柜
滑动轴承

轴瓦与衬的材料:轴与台金、青铜、黄铜、灰铸铁、微型轴承橡胶、尼龙、四氟、酚茎树脂。
油槽的结构形式5件、推动轴承的形式:实心、空心、单环、多环滑动轴承的结构:整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑的轴承、自动调心滑动轴承、固定瓦推轴承、自位调心滑动轴承可倾三反轴瓦、连杆、静压轴承。

第十柜
滚动轴承
内圈、保持架、外圈、球、短圆柱滚子;长圆柱滚子、螺旋滚子、圆
锥滚子、鼓形滚子、滚针。
类型与代号:深沟球轴承、调心球轴承、圆柱滚子轴承、调心滚子轴承、滚针轴承、螺旋滚子轴承、角接触球轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承。
尺寸系列:直径系列、内圈固定外圈转动、外圈寄存定内圈转动、滚动轴承的安装方法、滚动轴承拆卸工艺、内径系列7件、宽度系列4件。
第十一柜
滚动轴承组合设计
内圈的固定方法;.弹簧挡圈、轴端压板、圆螺母、锥形套筒
外圈的固定方法:轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯
组合设计:两端固定式3件、两端游动、一端固定一端游动2件。
顶紧与调整:滚动轴承的调整、滚动轴承的预紧。
密封:行毡式、皮碗、环隙式、迷宫式、螺纹式、轴承座。
第十二柜
联轴器
弹性套柱稍联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴、滑块联轴器、剪销式安全联轴器。
第十三柜
联轴器
牙嵌离音器矩形牙、梯形牙、正三角形牙、锯齿形牙、齿轮离合器、单圆盘摩擦离合器、圆锥摩擦离合器、多圆盘摩擦离合器、牙嵌式安全离合器、离心离合器、超越离合器。
第十四柜
轴的类型与应用
转轴、心轴、传动轴、齿轮轴、花键轴、蜗杆轴、曲轴、凸轮轴、软轴、铀的结构设计,键联接、花键联接、成形联接、销联接、过盈联接、轴肩一销紧挡圈、轴肩一弹性挡圈、轴肩一圆螺母、轴肩-双圆螺母、轴肩一套筒、轴肩一辆端挡圈2件、圆锥形轴头一轴端挡圈、轴端挡板、双锁紧挡圈、开槽夹紧联接、轴毂部分夹紧联接、弹性套联接、弹性环联接;弹性盘联接。
第十五柜
弹簧与润滑与密封

拉伸弹簧:圆钩环、半圆环、偏心钩环、链形闭合端拉簧、可调接簧。
压缩弹簧;端面拼紧磨平弹簧、端面不接紧不磨平弹簧、矩形截面压缩弹簧、圆链螺旋弹簧、中凸弹簧、中凹弹簧。
扭转弹簧;外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧。
其他弹簧:礁形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧。
并列组合弹簧;直列组合弹簧:转换机构。
润滑装置:压配式压注油杯、油绳式油杯、旋盖式油杯、接头式压注油油杯、直通式注油杯、油杯。
密封件;O型橡胶密封圈2件、矩形橡胶密封圈2件、尼龙垫片、铜纸垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片。
切口:插入搭接、活塞环:切口;斜搭接、双口型油封、T型油封、Y型油封、V型油封,
