YYCK-0635型数控车床(教学/生产两用)

  一、概述:
  YYCK-0635型数控车床(教学/生产两用型)本机床采用机电一体化设计,外形美观、结构合理、用途广泛、操作方便,能够自动完成切削各种零件的内外圆、切槽、端面、任意锥度、球面及各种公、英制圆柱、圆锥的螺纹加工。本机床结构设计合理、噪音低、定位精度高,广泛用于电器、汽车、摩托车零配件、五金工具、电机阀门、水暖管道及其它零配件加工。
二、功能、特点:

 1、电动刀架:
  采用蜗轮螺杆传动,先进的三齿盘啮合螺杆锁紧的工作原理。由数控系统控制自动转位换刀。刀架转位速度快,转位精度高,刀架重复精度≤0.005mm。
 2、集中润滑油泵:
  机床采用集中手动润滑油泵可以做到自动润滑,能够定时、定量进行加油,确保各部件运动平稳良好,大大提高机床精度和使用寿命。
 3、精密滚珠丝杆副:
  机床采用高精度滚珠丝杆传动效率高达85-95%,为传传统丝杆的2-4倍。传动无间隙、无颤动、低速无爬行现象,机床具有定位精度及重复定位精度高等特点。丝杆与进给电机直接连接,可靠性高,机床精度有保证。


4、主要技术参数:
项 目
单位
规格
床身上最大回转直径
mm
Φ350
主轴卡盘直径
mm
Φ160
主轴通孔直径
mm
Φ36
主轴转速范围
rpm
100-2000(无级)
最小设定单位
mm
0.001
电动刀架
工位
4
X轴快速进给
mm/min
5000
Z轴快速进给
mm/min
6000
重复定位精度
mm/min
±0.01
主电机功率
KW
2.2
外形尺寸(长×宽×高)
mm
1400×1000×1500
数控系统标配:华兴;选配:西门子802C、广数、华中等

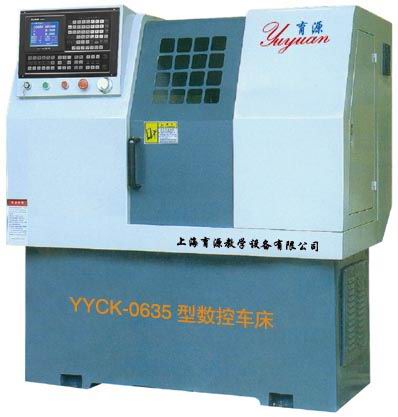

YYCK-0635型数控车床(教学/生产两用)





YYCK-0620型数控车床(教学/生产两用型)




主要技术参数:
项 目
单位
规格
床身上最大回转直径
mm
Φ260
主轴卡盘直径
mm
Φ160
主轴通孔直径
mm
Φ38
主轴转速范围
rpm
100-2000(无级)
最小设定单位
mm
0.001
电动刀架
工位
4
X轴快速进给
mm/min
5000
Z轴快速进给
mm/min
6000
重复定位精度
mm/min
±0.01
主电机功率
KW
2.2
外形尺寸(长×宽×高)
mm
1300×800×1500
数控系统标配:华兴;选配:西门子802C、广数、华中等

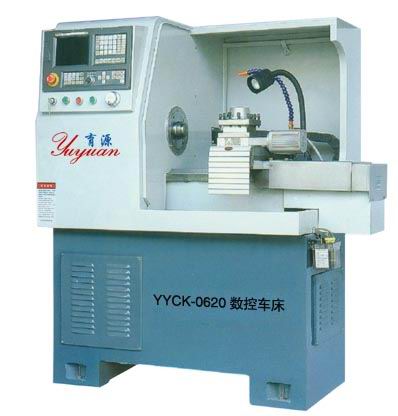

YYCK-0620型数控车床(教学/生产两用型)



YYCK-6130型数控车床(教学/生产两用型)


  YYCK-6130型数控车床采用机电一体化设计,外形美观、结构合理、用途广泛、操作方便,能够自动完成切削各种零件的内外圆、切槽、端面、任意锥度、球面及各种公、英制圆柱、圆锥的螺纹加工。
  YYCK-6130型数控车床主轴配卡盘,工件装夹方便,加工精度高,机床利用率高,特别适用于大批量的小零件。
本机床结构设计合理、噪音低、定位精度高,广泛用于电器、汽车、摩托车零配件、五金工具、电机阀门、水暖管道及其它零配件加工。



项 目
单位
规格
床身上最大回转直径
mm
Φ360
拖板上回转直径
mm
Φ130
主轴卡盘直径
mm
Φ200
主轴通孔直径
mm
48
最大加工工件长度
mm
350
行程X轴
mm
150
行程Z轴
mm
350
主轴转速范围
rpm
500-3000(无级)
最小设定单位
mm
0.001
电动刀架
工位
4
X轴快速进给
mm/min
4000
Z轴快速进给
mm/min
6000
重复定位精度
mm/min
±0.01
主电机功率
KW
3
重量(约)
Kg
1000
外形尺寸(长×宽 ×高)
mm
1400×1000×1500
数控系统标准配置:华兴;选配:西门子802C、广数、华中等

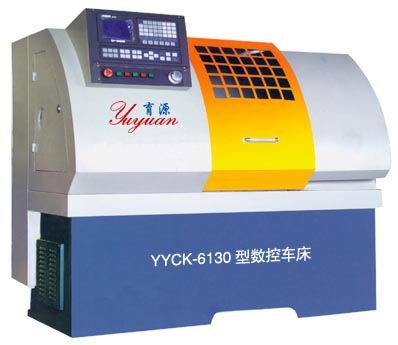

YYCK-6130型数控车床(教学/生产两用型)




YYCK-6150型数控车床(教学/生产两用型)


  YYCK-6150型数控车床采用机电一体化设计,外形美观、结构合理、用途广泛、操作方便,能够自动完成切削各种零件的内外圆、切槽、端面、任意锥度、球面及各种公、英制圆柱、圆锥的螺纹加工。
  YYCK-6150型数控车床主轴配Φ250 mm三爪卡盘,工件装夹方便,加工精度高,机床利用率高,特别适用于大批量的小零件。
  YYCK-6150型数控车床结构设计合理、噪音低、定位精度高,广泛用于电器、汽车、摩托车零配件、五金工具、电机阀门、水暖管道及其它零配件加工。



项 目
单位
规格
床身上最大回转直径
mm
Φ560
拖板上回转直径
mm
Φ300
主轴卡盘直径
mm
Φ750
主轴通孔直径
mm
70
主轴锥度
莫氏
MT10
最大加工工件长度
mm
350
行程X轴
mm
300
行程Z轴
mm
750
主轴转速范围
rpm
100-2000
最小设定单位
mm
0.001
电动刀架
工位数
4
X轴快速进给
mm/min
4000
Z轴快速进给
mm/min
6000
重复定位精度
mm/min
±0.01
主电机功率
KW
5.5
重量(约)
Kg
2600
外形尺寸(长×宽 ×高)
mm
2250×1200×1550
数控系统标准配置:华兴;选配:西门子802C、广数、华中等

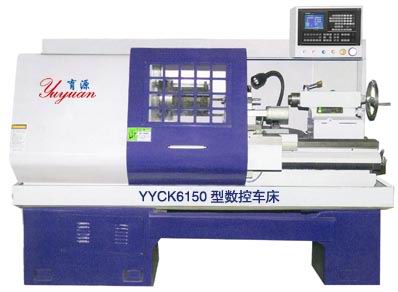

YYCK-6150型数控车床(教学/生产两用型)





YY.CNC-6132型数控车床(教学/生产两用型)

  一、机床的用途和特性
  YY.CNC-6132型卧式数控车床采用机电一体化设计,外形美观,结构合理,用途广泛,操作方便。
该机床床身导轨采用超音频淬米工艺,耐磨性强,精度保持性好;主轴系统结构先进,回转精度高,抗振性好,具有较高的切削性能;纵、横向采用滚珠丝杆传动;动态响应优良,整机噪音低。
  YY.CNC-6132型卧式数控车床对于大、中、小批量、多品种、多规格零件的轮番加工有较强的适应能力,尤其是加工圆锥面、圆球面等特形零件更能显示出它效率高、质量稳定可靠的优越性。
二、机床的主要规格与参数



项 目
单位
规格
床身上最大工件回转直径
mm
320
最大工件长度
mm
750
主轴转速范围
rpm
100-1600
主轴锥孔
英氏
6#
电动刀架
工位
4
X轴快速进给
mm/min
3000
Z轴快速进给
mm/min
6000
Z轴定位精度
mm
±0.02
X轴重复定位精度
mm
精度 0.005
Z轴重复定位精度
mm
0.01
尾座套筒内孔锥度
英氏
4号
主电机功率
kw
3/4.5
冷却泵功率
kw
0.09
机床净重量
KG
1400
数控系统标准配置:华兴;选配:法那科、西门子802C、广数、华中等

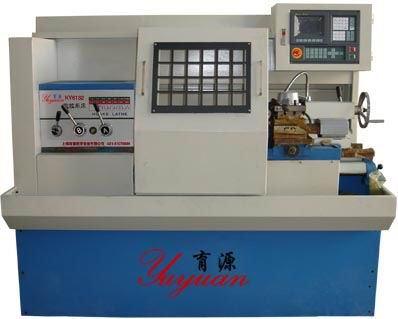

YY.CNC-6132型数控车床(教学/生产两用型)





YY.CNC6136型数控车床(教学/生产两用型)

  一、特点:
  YY.CNC6136数控车床配备西门子(SINUMERIK 802C base line)系统和交流伺服单元,采用自动刀架及手压式润滑系统。
  YY.CNC6136数控车床床身导轨采用超音频淬火工艺,耐磨性强,精度保持性好;主轴系统结构先进,回转精度,抗振性好,具有运行平稳、工作可靠、精度高、功能丰富、操作方便、应用范围广等特点,能自动完成车削多种零件的内外圆柱面、端面、切槽、任意锥面、球面及公、英制螺纹、圆锥螺纹等加工。适合于多品种、中、小批量产品的加工。

二、机床的主要规格与参数:


项 目
单位
规格
床身上最大工件回转直径
mm
360
最大工件长度
mm
750
主轴转速范围
rpm
100-1600
主轴锥孔
英氏
6#
电动刀架
工位
4
X轴快速进给
mm/min
3000
Z轴快速进给
mm/min
6000
X轴定位精度
mm
±0.01
Z轴定位精度
mm
±0.02
X轴重复定位精度
mm
0.005
Z轴重复定位精度
mm
0.01
尾座套筒内孔锥度
英氏
4号
主电机功率
kw
3/4.5
冷却泵功率
kw
0.09
机床净重量
KG
1400
机床尺寸(长×宽×高)
mm
2090×1100×1500
数控系统标准配置:华兴;选配:法那科、西门子802C、华中等。

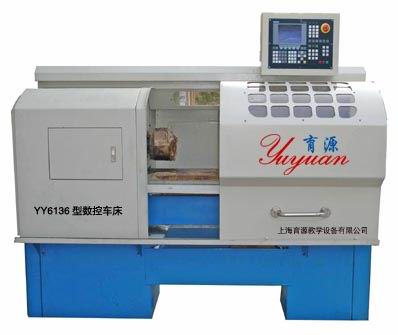

YY.CNC6136型数控车床(教学/生产两用型)





YY.CNC6140型数控车床(教学/生产两用型)

  一、特点:
  YY.CNC6140数控车床配备西门子(SINUMERIK 802C base line)系统和交流伺服单元,采用自动刀架及手压式润滑系统。
  YY.CNC6140数控车床床身导轨采用超音频淬火工艺,耐磨性强,精度保持性好;主轴系统结构先进,回转精度,抗振性好,具有运行平稳、工作可靠、精度高、功能丰富、操作方便、应用范围广等特点,能自动完成车削多种零件的内外圆柱面、端面、切槽、任意锥面、球面及公、英制螺纹、圆锥螺纹等加工。适合于多品种、中、小批量产品的加工。

二、机床的主要规格与参数:


项 目
单位
规格
床身上最大工件回转直径
mm
400
最大工件长度
mm
750
主轴转速范围
rpm
100-1600
主轴锥孔
英氏
6#
电动刀架
工位
4
X轴快速进给
mm/min
3000
Z轴快速进给
mm/min
6000
X轴定位精度
mm
±0.01
Z轴定位精度
mm
±0.02
X轴重复定位精度
mm
0.005
Z轴重复定位精度
mm
0.01
尾座套筒内孔锥度
英氏
4号
主电机功率
kw
3/4.5
冷却泵功率
kw
0.09
机床净重量
KG
1400
机床尺寸(长×宽×高)
mm
2090×1100×1500
数控系统标准配置:华兴;选配:法那科、西门子802C、华中等。

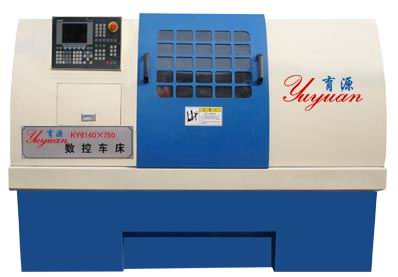

YY.CNC6140型数控车床(教学/生产两用型)
