  陈列柜.机械陈列柜.多媒体智能控制陈列柜.语音多功能控制陈列柜.多媒体仿真设计实验实训装置

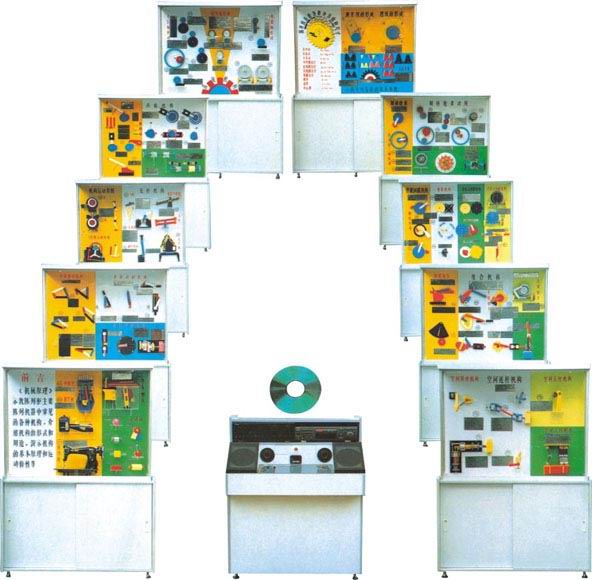

YY-JY型机械原理陈列柜(电脑控制、声控同步、CD解说)


一、概述:
  机械原理陈列柜,是根据大中专院校、职业学校的教学大纲设计的机械陈列柜,机械基础电化教学设备。总共10个柜及1个控制台,用CD光盘解说遥控控制,声控同步进行演示机械模型。通过演示可加强对机械专业学生的理论学习、使用范围增强认识,加深理解,是机械专业系不可缺少的理想教具设备。
模型采用遥控任意选择进行单独演示,模型材料采用有机板和硬聚氯制作而成,板面面板采用图表和文字说明直接制作在上面。演示形象逼真,运行可靠,工艺美观,使用本陈列柜可提高教学效果,节约学时是一套现代化机械课程教学实用设备。
二、主要特点:
  1、控制台配置:CD机1台;控制硬件一套;功放机1台,控制台1台、喇叭1对、遥控器1只,激光碟片1张(内含91个机构语音说明)。
  2、控制软件:微电脑CD程序控制系统,用CD程控台实现全柜顺序播音动作和单柜顺序播音动作,实现声音、图像、模型三位一体同步动作,采用多种播放方案(如前进、后退、停止、步进、循环等);也可实现任选和顺序动作。
  3、控制方式:可实现全柜遥控和手动顺序播音、单个模型播音动作,或只动作不播音等功能。
  4、控制动作过程:选中某号模型按遥控器上的数字键,按确认后,陈列柜上对应该号码的机构就开始动作运转,同时DVD机开始播放语音讲解此模型机构的特点及功能,讲解完毕后等待下一步动作。
三、主要技术参数:
  1、输入电源:AC220V±10%(单相)50HZ
  2、工作环境: -10℃±40℃
  3、功率:0.5kw
  4、结构:柜体采用铝合金制作,上下柜结构,陈列柜尺寸:1250×430×1780mm

YY-JY型机械原理陈列柜(电脑控制、声控同步、CD解说)

YY-JY型机械原理陈列柜 规格:1250×430×1780mm 各柜内容如下:

序号与名称
陈列柜内容
第一柜
机器与机构
前言、内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副。
第二柜
平面连杆机构的基本形式
铰链四杆机构:曲柄摇杆机构2、双曲柄机构、双摇杆机构2件。
单移动副机构:曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构。
双移动副机构:曲柄移动导机构、双滑块机构、双转块机构。
第三柜
平面连杆机构
机构运动简图:泵2件、泵的简图2件、颚式破碎机与间图。
连杆机构:飞剪、压包机、翻转机构、摄影升降机、天平、起重机。
第四柜
凸轮机构的形式
盘形凸轮3件:滚子、尖端、平面、移动凸轮轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。
第五柜
齿轮传动的各种类型
平行轴传动:外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。
相交轮传动:直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构。
相错轴传动:螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。
第六柜
齿轮的基本性质
渐开线齿轮各部分名称、浙开线的形成、摆线的形成、齿数、模数、压力解、齿高系数。
第七柜
轮系的基本形成
周转轮系、差动轮系、行星轮系、定轴轮系合并一件、获得大传动比,实现特定的运动、运动的合成、旋转线、用于传递、运动的分解、谐波运动减速器,摆线针轮行星减速器、汽车差速器两种动作。
第八柜
间歇运动机构
齿式棘轮机构2件、摩擦式棘轮机构、外啮合槽轮机构,内槽轮机构,球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全轮机构2件、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构。
第九柜
组合机构
串联组合:行程扩大机构、换向传动机构。
并联组合:齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动的机构、同轴槽轮机构,误差校正机构、电动马游艺机装置。
第十械
空间连杆机构
空间四村结构:空间四杆机构、联轴节、单万向节、双万向节、揉面机构、角度传动的空间五杆机构、空间六杆机构的萨勒特机构。
