YY-240型数控铣床(教学/生产两用)

  一、概述：
　　YY-240机床是现有立式铣床的改进型，可以进行铣、镗、钻等多种典型加工。它的常规配置是三轴三联动数控系统。主要用于小型复杂零件的精密机械加工，如：汽车、摩托车发动机的小零件、钟表机芯等，可以加工平面凸轮、空间曲面；加工各种异形零件；可加工各种中小模具，适用于各种批量的生产。
　　YY-240机床是现有立式铣床主要结构采用封闭式框架结构，道轨副采用贴塑道轨配合，耐磨性好，三向进给传动采用滚珠丝杆与电机直联，运行平稳，定位精确，不锈钢道轨防护罩外形美观耐用。
　　YY-240机床是现有立式铣床床的数控系统，具有标准RS232接口，因而机床可以进入DNC系统，或进入无人化车间自动运行。
　　YY-240机床是现有立式铣床也适于机械类高等院校、中等专业学校的实验室之用，可对学员进行各种编程操作训练及实际加工培训。
二、功能、特点：
　　三坐标3轴联动，三维曲面，模具轮廓、点阵丝孔和文字图案加工。合理紧凑的工业标准结构，刚性和精度优良的机械性能，稳定可靠的电气系统控制，丰富灵活的操作功能，美观大方的整体造型，既是小型复杂模具和精密零件的生产加工设备，也是灵巧的数控教学实验设备。
　1、主轴自动变频调速
配备性能先进的交流变频器，在数控系统的控制下，实现无级调速，对不材料进行不同切削的速度的自动转换。采用CAD/CAM软件对工序一次性完成加工，转速输出更加均速，加工工件更加完美。
　2、集中润滑油泵
采用集中手动润滑油泵可以做到自动润滑，能够定时、定量进行加油，确保各部件运动平稳良好，大大提高机床精度和使用寿命。
　3、精密滚珠丝杆副
机床采用高精度滚珠丝杆传动效率高达85-95%，为传传统丝杆的2-4倍。传动无间隙、无颤动、低速无爬行现象，机床具有定位精度及重复定位精度高等特点。丝杆与进给电机直接连接，可靠性高，机床精度有保证。
三、YY-240机床是现有立式铣床的主要规格与参数：
工作台面积
400×240mm
主轴锥度
BT30
主轴端面至工作台距离
15～215mm
主轴转速
100～6000rpm
三向行程
X向
400mm
Y向
200mm
Z向
250mm
主电机功率
0.37/0.55KW
进给电机扭矩(X、Y、Z)
6Nm
进给速度范围
0-3/0-10m
联动轴数
三轴联动
三向移动最小设定单位
0.005mm
坐标定位精度
0.02mm
重复定位精度
0.005mm
机床外形尺寸（长×宽×高）
1120×1170×1500mm
机床重量
500kg
控制系统标准配置
31DM

YY-240型数控铣床(教学/生产两用)

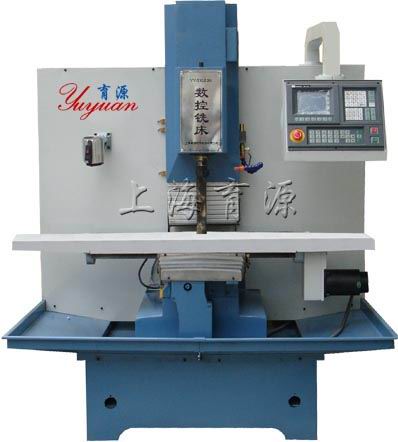

YY、XK125型数控立式铣床（教学/生产两用型）

一、机床用途
　　YY.XK125型数控铣床是现有立式升降式铣床的改进型，可以对金属进行铣、镗、钻等多种典型加工。它的常规配置是三轴三联动数控系统的，也可以配置四轴三联动数控系统。故它适用范围十分广泛，可以加工平面凸轮、空间曲面；加工各种异形零件；可加工各种中小模具，适用于各种批量的生产。
　　本机床的数控系统，具有标准RS232接口，主轴采用高性能变频调速技术，因而机床可以进入DNC系统，或进入无人化车间自动运行。　
　　本机床适于机械类高等院校、中等专业学校的实验室之用，可对学员进行各种编程操作训练及实际加工培训。与机械、纺织、电子、汽车等行业的中小零件加工，尤其适用于中小企业。
　　1、主轴自动变频调速
　　配备性能先进的交流变频器，在数控系统的控制下，实现无级调速，对不同材料进行不同切削的速度的自动转换。采用CAD/CAM软件对工序一次性完成加工，转速输出更加均速，加工工件更加完美。
　　2、集中润滑油泵
　　采用集中手动润滑油泵可以做到自动润滑，能够定时、定量进行加油，确保各部件运动平稳良好，大大提高机床精度和使用寿命。
3、精密滚珠丝杆副
机床采用高精度滚珠丝杆传动效率高达85-95%，为传传统丝杆的2-4倍。传动无间隙、无颤动、低速无爬行现象，机床具有定位精度及重复定位精度高等特点。丝杆与进给电机直接连接，可靠性高，机床精度有保证。
二、机床的主要规格与参数：
　　工作台面积（长×宽) ：840×250mm
　　工作台T形槽（mm）：3×14mm
　　T形槽间距（mm）：65mm
　　主轴锥度：BT30
　　主轴端面至工作台距离（mm） ：100～350mm
　　主轴转速：145～3000rp/m（无级调速）
　　三向行程
　　X向：480mm
　　Y向：250mm
　　Z向：250mm
　　主电机功率（220V，50HZ）：1.50KW
　　冷却泵电机：40W
　　控制系统：华兴系统
　　联动轴数：三轴
　　三向移动最小设定单位 ：0.005mm
　　三向步进电机扭矩：12Nm
　　机床外形尺寸（长×宽×高）：1200×900×1410mm
　　机床重量（Kg）：750kg		 YY、XK125型数控立式铣床（教学/生产两用型）
