二、技术指标

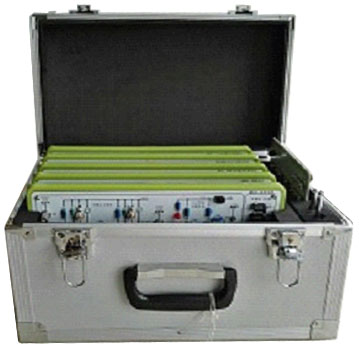

　　1、工位箱为38*40*35CM便于实验室放置
　　2、电源12V、-12V独立供电，带有电源滤波器和自动过载保护功能
　　3、实验板包含有下述电路：
　MD01号板 晶体管基本放大电路 此板中包含的电路有：
　　供电电路：
　　　1、+12V，1A，带自恢复保护电路。
　　　2、-12V，1A，带自恢复保护电路。
　　　3、带电源滤波、工作指示等
　　晶体管共射极放大电路：
　　　1、 输入、输出电容可插拔式开放型设计。
　　　2、 偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
　　　3、 留有电源输入端子孔，带有防反接功能。
　　　4、 电源支路带有功能开关，方便支路电阻测量。
　　晶体管共集电极放大电路：
　　　1、偏置电阻、负载电阻可插拔式开放型设计。
　　　2、留有电源输入端子孔，带有防反接功能。
　　　3、电源支路带有功能开关，方便支路电阻测量。
　　场效应管共源级放大电路：
　　　1、负载电阻可插拔式开放型设计。
　　　2、留有电源输入端子孔，带有防反接功能。
　　　3、弓形针、圆孔针配套使用，方便学生操作和实验。
　MD02号板 晶体管基本放大电路 此板中包含的电路有：
　　供电电路：
　　　1、+12V，1A，带自恢复保护电路。
　　　2、-12V，1A，带自恢复保护电路。
　　　3、带电源滤波、工作指示等
　　晶体管两级负反馈放大电路：
　　　1、输入、输出电容可插拔式开放型设计。
　　　2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
　　　3、留有电源输入端子孔，带有防反接功能。
　　　4、电源支路带有功能开关，方便支路电阻测量。
　　晶体管共集电极放大电路：
　　　1、 偏置电阻、负载电阻可插拔式开放型设计。
　　　2、 输入、输出电容可插拔式开放型设计。
　　　3、 留有电源输入端子孔，带有防反接功能。
　　　4、 反馈回路带通断功能。
　　　5、电源支路带有功能开关，方便支路电阻测量。
　MD03号板 晶体管基本放大电路 此板中包含的电路有：
　　供电电路：
　　　1、+12V，1A，带自恢复保护电路。
　　　2、-12V，1A，带自恢复保护电路。
　　　3、带电源滤波、工作指示等
　差分放大器电路：
　　　1、输入回路、负载回路可插拔式开放型设计。
　　　2、进口多圈精密可调电阻。
　　　3、留有电源输入端子孔，带有防反接功能。
　　　4、电源支路带有功能开关，方便支路电阻测量
　OTL分立件功率放大器电路：
　　　1、 可调电位器可插拔，易于更换。
　　　2、 支路测试点设置合理，便于测量。
　　　3、留有电源输入端子孔，带有防反接功能。
　　　4、电源支路带有功能开关，方便支路电阻测量
　OTL集成功率放大器电路：
　　　1、可调电位器可插拔，易于更换。
　　　2、支路测试点设置合理，便于测量。
　　　3、留有电源输入端子孔，带有防反接功能。
　　　4、电源支路带有功能开关，方便支路电阻测量
　喇叭音响电路：
　　　1、8欧外置喇叭。
　　　2、输入、输出回路开放。
　MD04号板 集成运算放大器电路 此板中包含的电路有：
　　供电电路：
　　　1、+12V，1A，带自恢复保护电路。
　　　2、-12V，1A，带自恢复保护电路。
　　　3、带电源滤波、工作指示等
　　积分/微分、指数/对数运算电路：
　　　1、输入回路、反馈回路可插拔式开放型设计。
　　　2、留有电源输入端子孔，带有防反接功能。
　　　3、电路由学生自行设计完成。
　　比例放大、加减法、比较器运算电路：
　　　1、输入回路、反馈回路可插拔式开放型设计。
　　　2、留有电源输入端子孔，带有防反接功能。
　　　3、电路由学生自行设计完成。
　带阻有源滤波器电路：
　　　1、电路参数开放，由学生自行设计，并由器件库中选取。
　　　2、支路测试点设置合理，便于测量。
　　　3、留有电源输入端子孔，带有防反接功能。
　　低通、高通、带通有源滤波器电路：
　　　1、电路参数开放，由学生自行设计，并由器件库中选取。
　　　2、支路测试点设置合理，便于测量。
　　　3、留有电源输入端子孔，带有防反接功能。
　　RC振荡器电路
　　　1、电路参数开放，由学生自行设计，并由器件库中选取。
　　　2、支路测试点设置合理，便于测量。
　　　3、留有电源输入端子孔，带有防反接功能。
　　可调直流电平输出电路：
　　　1、 两路输出。
　　　2、 -8V至+8V连续可调。
　MD05号板 数字电路 此板中包含的电路有：
　　供电电路：
　　　1、+12V，1A，带自恢复保护电路。
　　　2、-12V，1A，带自恢复保护电路。
　　　3、 带电源滤波、工作指示等
　　信号源电路：
　　　1、 方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
　　　2、 方波10HZ至10KHZ连续可调，幅度5V。
　　　3、 正向单脉冲输出、反向单脉冲输出。
　　三太逻辑笔电路：
　　　1、 输入-高电平
　　　2、 输入-高阻态
　　　3、 输入-低电平
　　芯片座电路;
　　　1、14芯锁紧芯片座6个。
　　　2、芯片座引脚与铆孔一一对应引出。
　　数码管BCD译码驱动电路：
　　数码管共阴极驱动电路：
　　LED二极管驱动电路：
　　电平状态输出电路：
　MD06号板 元件库板 此板中包含的元件有：
　　电容元件
　　电阻元件
　　可调电容（双联可调电容、小瓷片可调电容）
　　可调电阻
　　电感元件
三、实验内容
　1、基础实验
　　实验一、晶体管共射极放大器实验
　　实验二、晶体管共集电极放大器实验
　　实验三、结型场效应管共源放大器实验
　　实验四、晶体管两级负反馈放大器实验
　　实验五、直流稳压电源实验
　　实验六、OTL集成功率放大器实验
　　实验七、OTL分立功率放大器实验
　　实验八、差分放大器实验
　　实验九、积分、微分、指数、对数运算实验
　　实验十、比例放大、加减法、比较器运算实验
　　实验十一、低通、高通、带通、带阻有源滤波器实验
　　实验十二、RC振荡器实验
　　实验十三、可调直流电平输出实验
　　实验十四、门电路电参数的测试
　　实验十五、CMOS门电路测试
　　实验十六、门电路逻辑功能及测试实验五 组合逻辑电路（半加器全加器及逻辑运算）
　　实验十七、触发器（一）R-S，D，J-K
　　实验十八、三态输出触发器及锁存器实验
　　实验十九、时序电路测试及研究
　　实验二十、集成计数器及寄存器
　　实验二十一、译码管和数据选择器
　　实验二十二、波形产生及单稳态触发器
　　实验二十三、时序电路应用
　2、设计型实验
　　实验一、晶体管共射极放大器实验（偏置电压、放大位数可设置）
　　实验二、晶体管两级负反馈放大器实验（偏置电压、放大位数可设置）
　　实验三、差分放大器实验（可设置）
　　实验四、集成运算放大器实验（可设置）
　3、系统综合实验
　　实验一、前置放大、有源滤波、功率放大、音响综合实验
　　实验二、波形发生器综合实验
