3、实验连线插孔采用锁紧式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；
　　4、电源输出均有过流保护，自动恢复功能。

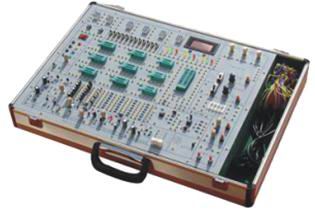

　　5、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。
三、系统组成
　　1、电源：输入：AC 220V±10%，50HZ
　　　　　　输出：※DC：+5V， I ≥1A
　　　　　　　　　※DC：±12V，I ≥0.2A
　　　　　　　　　※DC：-5V～-12V可调， I ≥0.2A
　　　　　　　　　※DC：＋5V～＋27V可调，I ≥0.2A
　　以上各路输出均有过流保护，自动恢复功能
　　　　　　　　　※AC V:7.5V×2；AC I≥0.15A
　　2、直流信号源： 双路 -0.5V～＋0.5V；-5V～＋5V两档连续可调.
　　3、函数发生器：输出频率：2Hz～90KHz，分四档
　　可输出 方波（ 0～20V）、三角波（ 0～15V）、正弦波（ 0～10V）
　　4、手动单脉冲电路2组（带消抖）：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
　　5、固定频率脉冲源10路，输出为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；
　　6、数字LED显示：
　　（1）LED0～LED3由4位七段共阴LED数码管及二～十进制译码器组成
　　（2）LED4～LED5两位七段段码a.b.c.d.e.f.g.h经电阻到插孔。
　　7、十二位逻辑电平输入开关：可输入低电平'0'、高电平'1'（为正逻辑）。
　　8、十二位逻辑电平指示灯：指示灯亮表示高电平'1'，指示灯灭表示低电平'0'。
　　9、BCD码拨码盘1组、可产生四组BCD码数字信号
　　10、四位数字频率计：测量范围 0～1MHz，用作测量方波、三角波、正弦波；
　　11、喇叭及驱动电路。是时钟报时、报警、音乐用的发声装置。
　　12、电位器组：1K、10K、100K、1M各1只；
　　13、开放式实验区（元件库）：提供10只锁紧插座（3只14芯、6只16芯），另1只40芯锁紧插座。提供电阻、电容、二极管、三极管、三端稳压块等元件。
　　14、实验模块电路：
　　（1）整流滤波电路（2）串联稳压电路（3）可调稳压电路
　　（4）功率放大器 （5）集成运放电路
　　15、全部信号的输入输出插孔均采用镀金孔，不氧化、不变色，接触良好。
　　16、铝合金实验箱体，防火板材，坚固耐用，样式美观、大方。
　　17、外形尺寸: 520mm×420mm×100mm
四、实验项目
（一）模电实验
