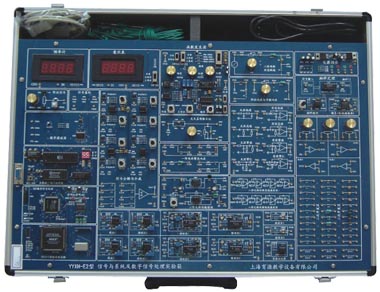

YYXH-E2 信号与系统及数字信号处理实验箱


一、系统介绍
  YYXH-E2 信号与系统及数字信号处理实验箱,是本公司开发人员采用先进的技术手段专门为《信号与系统》("九五"国家级重点教材、清华大学郑君理等编制)课程而设计的,该实验仪提供了信号的频域、时域分析的实验手段,增加了数字信号处理功能。利用该实验箱可进行阶跃响应与冲激响应的时域分析;连续时间系统的模拟;抽样定理与信号恢复的分析与研究;一阶、二阶电路的暂态响应;二阶网络状态轨迹显示、借助于DSP技术实现信号频谱的分析与研究、信号的分解与合成的分析与实验;各种模拟、数字滤波器的设计与实现等内容的学习与实验。
  实验箱采用的DSP数字信号处理新技术,可以将模拟电路难以实现或实验结果不理想的"信号分解与合成"、"信号卷积"等实验得以准确地演示,并能生动地验证理论结果;系统地了解并比较各种模拟滤波器(无源、有源)和数字滤波器的性能及特性,并可学会数字滤波器的设计与实现。
  实验箱配有DSP标准的JTAG插口及DSP同主机PC机的通信接口,可方便学生在我公司提供的软件的基础上进行二次开发(可用仿真器或不用仿真器),完成一些数字信号处理、DSP应用方面的实验。如:各种数字滤波器设计、频谱分析、卷积、A/D转换、D/A转换、DSP定时器的使用、DSP基本I/O口使用等。内置信号源、频率计、毫伏表、数字存储示波器(含数据采集)。


 每套价格:4800元


二、系统特点:
  1、紧扣教学大纲、内容简洁、重点突出:以高等教育出版社的国家重点教材"信号与系统"(郑君里)一书为背景,对课程的大部分章节均提供有实验项目,使实验内容具有教学性和通用性,同时也使学生通过实验环节更透彻得掌握原理性的知识。
  2、电路模块化设计:每一个实验单元均以一模块来划分,实验名称与模块名相对应。模块内的电路在相应的位置画出,使实验者一目了然。
  3、采用了DSP数字处理的新技术。随着科学技术的不断发展,信号的数字处理技术在实际中的应用范围大大扩展,无所不在。通过数字处理可以将模拟电路难以实现或实验结果不理想?"信号分解与合成"、"信号卷积"、"频谱分析"等实验得以准确地演示,并能生动地验证理论结果;可以比较数字滤波器与模拟滤波器的性能优劣。
  4、二次开发功能:能通过DSP数字信号处理单元和主机接口与二次开发区,可使学生设计各种数字滤波器、对模拟信号进行频谱分析、卷积运算等丰富的实验项目。
  5、实验仪自带采样频率1M的数字虚拟存储示波器,能对实验信号进行实时采样。为学校大大地节省了硬件设备的投资。
三、实验箱的技术指标
  电源参数:+5V、2A;-5V、0.5A;+12V、0.5A;-12V、0.5A。
  频率计:可测量的信号频率范围:0~300KHz;
  毫伏表:可测量的信号频率范围:0~100KHz;
  可测量的信号幅值范围:1mV~10V;
  信号源:可产生正弦波、三角波、方形波三种波形。
  幅值(峰峰值): 正弦波 0~12V;
           三角波 0~18V;
           方 波 0~20V;
           频率:(四档可调) 正弦波 2Hz~100KHz;
           三角波 2Hz~100KHz;
           方 波 2Hz~100KHz;
四、实验内容
 可完成以下25个实验:
  1、基本运算单元实验(单元电路、信号源、频率计、电压表)
  2、阶跃响应与冲激响应实验
  3、连续系统的模拟实验
  4、模拟滤波器实验(无源、有源、低通、高通、带通、带阻)
  5、抽样定理实验
  6、二阶网络状态轨迹实验
  7、一阶电路暂态响应实验
  8、二阶电路暂态响应实验
  9、二阶电路传输特性实验
  10、信号卷积实验
  11、矩形信号的分解实验
  12、矩形信号的合成实验
  13、幅度对信号合成的影响
  14、相位对信号合成的影响
  15、锯齿波信号的分解/合成
  16、信号的调制与解调实验
  17、信号的频谱分析
  18、频分与复用实验
  19、DSP应用实验
  20、DSP数字信号处理单元实验
  21、数字滤波器实验(低通、高通、带通、带阻)
  22、八阶高通、低通滤波器(巴特沃斯)实验
  23、各种模拟、数字滤波器性能比较实验
  24、主机接口与二次开发区
  25、CPLD编程开放模块
五、实验室每人每套配置方案(二人为一组,一组用一张实验桌)
  1、YYXH-E2 必配 1台
  2、万用表 自配 1只
  3、实验桌 自配 1/2张
  4、实验椅 自配 1 张
