一、产品简介

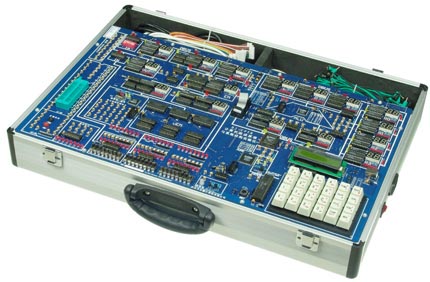

　　YYDG-XA-1型电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，实验模板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足电工原理、电路分析等课程实验教学的需要。有电路原理基本电路。
二、系统组成:
　　1、电源输入：AC220V±10% ，50HZ
　　　电源 输出：固定输出±l2V/0.5A，±5V/0.5A；可调输出0V～±l2V/0.5A， 均有短路过载保护，自动恢复功能。
　　　电流输出：0～l00mA.
　　2、函数信号发生器
　　　波 形：正弦波、方波、三角波
　　　频率范围：0HZ～100KHZ，分四档连续可调
　　　幅 值：方波、正弦波、三角波 （峰-峰值：0～10V）
　　3、1只数字电压表，分0～2V、0～30V二档；1只数字电流表，分0～2mA、0～200mA二档，精度为0.5级；可同时满足多 个测试点电压、电流的动态监测。
　　4、器件库：有l～2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18 只、三极管二只、6.3V指示灯1只、运放4组。
　　　器件库主要是帮助学生自已设计实验电路，提高学生的动手能力、设计能力，为开放性实验提供平台。
　　5、系统配有"电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0"。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。
　　6、铝合金保护箱，坚固耐用，样式美观、大方。
　　7、规格：470*380*110mm
三、可完成以下实验:
　　l、线性与非线性元件的伏安特性。
　　2、电位及其与电压关系的研究。
　　3、基尔霍夫定理及其故障判断。
　　4、叠加定理。
　　5、电压源与电流源的等效变换。
　　6、戴维南及诺顿定理。
　　7、最大功率传输测定
　　8、受控源VCVS、VCCS的实验。
　　9、典型电信号的观察和测量。
　　10、RC一阶电路的响应测试。
　　11、二阶电路的响应测试。
　　12、RC选频网络特性测试。
　　13、R、L、C元件在正弦电路中的特性实验。
　　14、R、L、C串联谐振电路的研究。
　　15、R、L、C并联谐振电路的研究
　　16、双口（二端口）网络测试。
　　17、互易定理实验。
　　18、 其它电路的研究
