一、系统简介：
　　YYPC-598KC 开放型单片机.微机实验开发系统是《MCS-51/ 96单片机原理与接口》、《十六位微机原理与接口》、《单片机控制技术》、《自动化控制》、《EDA》等课程教学的配套实验设备。在DJ598K基础上精心改版，以小系统、多功能、易扩展为设计思想，主板以《DJ-51/96/88系列单片机·微机实验指导书》实验为主，增加地址总线、数据总线、控制总线引出和扩展单元（区），这样学校可以从需要出发，选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

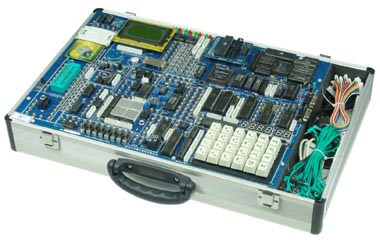

YYPC-598KC 开放型单片机.微机实验开发实验箱　　每套价格：3500元

二、系统组成：
　·硬件：
　（1）开发系统组成：51/96单片机仿真器，89S52CPU卡，80C196 CPU卡，8088CPU，系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。
　（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。
　（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；
　（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；
　（5）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司各种扩展模块。
　·软件：
　　系统配置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。
　·电源：
　　系统内置高性能直流稳压电源。
　·机箱：
　　系统配置轻便铝合金箱子作为实验仪机箱。
三、系统主要特点：
　（1）系统自动识别CPU：598KC是集51、96、8088三大系列CPU于一体的三合一实验系统，配置51/96单片机仿真器和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。
　（2）仿真器内置：实验仪配置的DJ-208型51/96通用单片机仿真器，64K数据空间、64K 程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。
　（3）支持EDA开发：通过选配EDA扩展卡，实现EDA和单片机两合一，可分别控制实验路。
　（4）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
　（5）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。
　（6）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。
　（7）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
四、实验项目
（一）51单片机实验
　　软件实验
　　（1）清零程序；
　　（2）拆字程序；
　　（3）拼字程序；
　　（4）数据区传送子程序；
　　（5）数据排序实验；
　　（6）查找相同数据个数；
　　（7）无符号双字节快速乘法子程序；
　　（8）多分支程序；
　　（9）脉冲计数实验；
　　（10）电脑时钟实验。
　　硬件实验
　　（1）P1口亮灯实验；
　　（2）P1口转弯灯实验；
　　（3）P3.3口输入，P1口输出实验；
　　（4）工业顺序控制实验；
　　（5）8255 A、B、C口输出方波实验；
　　（6）8255 PA口控制PB口；
　　（7）8255控制交通灯；
　　（8）简单I/O扩展实验；
　　（9）A/D0809转换实验；
　　（10）D/A0832转换实验；
　　（11）8279键盘显示实验；
　　（12）通用打印机实验；（打印机选配☆）
　　（13）微型打印机打印字符、曲线、汉字实验；（打印机选配☆）
　　（14）I2C储存卡读写实验；
　　（15）继电器控制实验；
　　（16）步进电机控制；
　　（17）8253方波实验；
　　（18）小直流电机调速实验；
　　（19）16*16 LED点阵显示实验；
　　（20）128*64 LCD液晶显示实验；
　　（21）8250可编程异步通讯接口实验（自发自收）；
　　（22）8251可编程通讯接口实验（与PC机）；
　　（23）单片机RS232/485串行发送实验（双机通讯）；
　　（24）单片机RS232/485串行接收实验（双机通讯）；
　　（25）DS18B20单总线温度测量实验
　　（26）压力实验；
　　（27）PWM实验
　　（28）射极跟随器
　（二）96单片机实验
　　软件实验
　　（1）清零程序
　　（2）拆字程序
　　（3）拼字程序
　　（4）数字区传送子程序
　　（5）数据排序实验
　　（6）查找相同个数
　　（7）无符号双字节快速乘法子程序
　　（8）多分支程序
　　硬件实验
　　（1）P1口亮灯实验
　　（2）P1口转弯灯实验
　　（3）P2.6口输入，P1口输出
　　（4）工业顺序控制
　　（5）8255 A、B、C口输出方波
　　（6）8255 PA口控制PB口
　　（7）8255控制交通灯
　　（8）简单I/O扩展
　　（9）A/D转换实验
　　（10）D/A转换实验
　　（11）8279键盘显示实验
　　（12）通用打印机 ☆
　　（13）继电器控制
　　（14）8253方波
　　（15）步进电机控制
　（三）8086微机实验
　　软件实验：
　　（1）二进制多位加法实验
　　（2）二进制转换为BCD码实验
　　（3）BCD码转换为二进制码
　　(4）十进制数的BCD码相减运算
　　（5）内存清零实验
　　（6）数码显示实验
　　（7）求最大数和最小数
　　（8）数据块传送实验
　　（9）分支程序设计。
　　硬件实验：
　　（1）A/D转换实验
　　（2）D/A转换实验（一）
　　（3）D/A转换实验（二）
　　（4）8255A并行口实验（一）
　　（5）8255A并行口实验（二）
　　（6）定时器/计数器实验
　　（7）8259单级中断控制器实验
　　（8）串行口发送实验（双机通讯）
　　（9）串行口接收实验（双机通讯）
　　（10）小直流电机调速实验；
　　（11）步进电机控制
　　（12）继电器控制
　　（13）存贮器读写实验
　　（14）电子琴实验
　　（15）简单I/O口扩展实验
　　（16）8251可编程通讯接口和PC机通讯
　　（17）16*16 LED点阵显示实验
　　（18）128*64 LCD液晶显示实验
　　（19）8237 DMA传送实验
　　（20）8250可编程异步通讯接口实验
　　（21）8279 键盘显示实验
　　（22）温度测量实验
　　（23）压力测量实验
五、扩展卡实验（选配）☆
　（1）POD1扩展卡主持以下实验：
　　·看门狗实验
　　·红外线遥控收发实验
　　·165并转串
　　·164串转并
　　·查询式键盘
　（2）POD2扩展卡主持以下实验：
　　·LM331 V/F、F/V实验
　　·138译码
　（3）POD3扩展卡主持以下实验：
　　·串行EEPROM 93C46读写实验
　　·I2C AT24C02读写实验
　　·TLC549串行A/D转换实验
　　·TLC5615 10位D/A串行转换实验
　　·PCF8563 I2C日历时钟实验
　（4）POD4扩展卡主持以下实验：
　　·ISD1420 语音录放
　（5）POD5扩展卡：
　　·40芯锁紧大孔引出，扩展主板以外接口芯片用。
　（6）POD1032扩展卡：
　　·主持Lattice公司：ISP1032E芯片实验开发。
　（7）POD1C3扩展卡：
　　·主持Atera公司：EP1C3T144芯片实验开发。
　（8）POD1C6扩展卡：
　　·主持Atera公司：EP1C6T144芯片实验开发。
　（9）CAN卡：CAN总线通讯接口实验。
　（10）以太网卡：以太网TCP/IP协议接口实验。
　（11）USB2.0卡：USB2.0通讯接口实验。
　（12）数控式实验演示模拟装置，可完成的控制类项目：（USB接口）：
　　闭环控制:（七个）
　　机器人扫地雷、刀库捷径选择、四层电梯、四级传送带、邮件分拣、水塔水位控制、交流电机Y/△起动
　　开环控制:（八个）
　　交通信号灯、 步进电机、舞台灯、LED显示、液体混合装置、八通道逻辑分析、温度压力、连线自检。
　（13）单片机课程设计实验平台：（51选配）。
　　乒乓球游戏设计 抢答器设计 音乐盒的制作　温度巡回检测系统 计算器实验 电子密码锁　超声波测距 汽车倒车雷达 生产线货物自动计数设备　数显频率计实验
　（14）TOP2004编程器，USB通信，支持一千多种芯片。
　　说明：实验项目打"☆"号为选配扩展卡实验。
